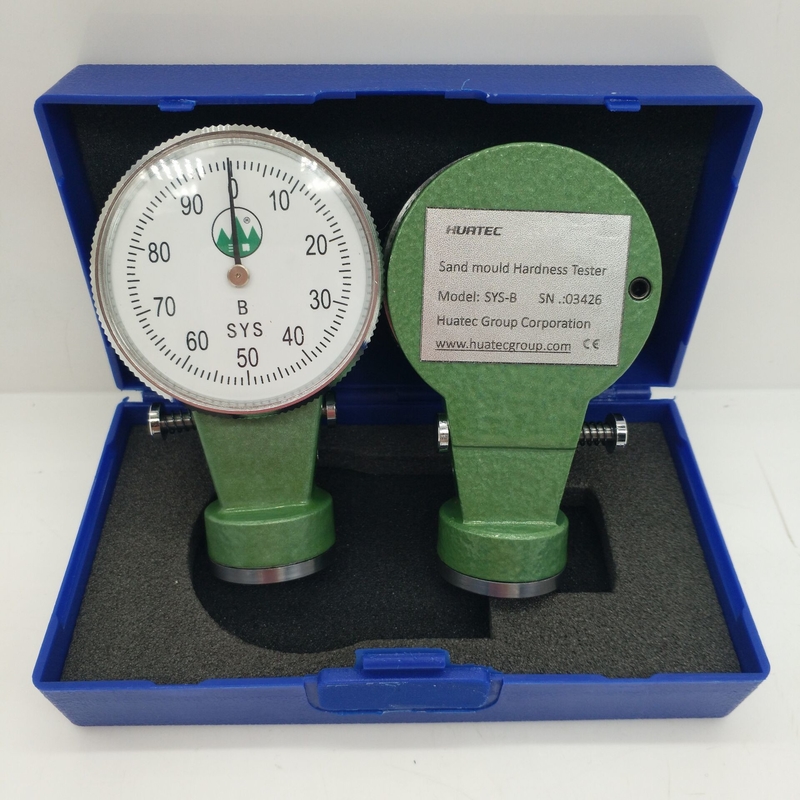

Tester di superficie di durezza della forma di sabbia di SYS-A/B/C non distruttivo

Tester di superficie di durezza della forma di sabbia di SYS-A/B/C

1. Panoramica

Tre tipi di tester di durezza della superficie della sabbia, Poiché la C, è usata per misurare la durezza di superficie delle muffe verdi della sabbia.

La sua struttura è composta di testa di pressione dello scaffale (1) testa del tester (2) cassa per orologi (3) molla della forza (4) azionamento l'ingranaggio (8) 14) puntatori rotatorio dell'ingranaggio ((15) che regolano anello (16) ecc.

Tipo A: Adatto a prova di durezza di superficie delle muffe della sabbia fine (i centri) modellate a mano o della pressione bassa e media meccanica. Il tipo B è adatto a prova di durezza di superficie delle muffe fini e grosse della sabbia (i centri) modellate a mano o della pressione bassa e media meccanica. Il tipo C è adatto a verificare la durezza di superficie delle muffe della sabbia in modanatura ad alta pressione.

2. Caratteristiche tecniche e parametri

Precisione di I

Quando il puntatore è tutto il valore, la tolleranza corrispondente della forza del penetratore è ±5%

Il puntatore ritorna alla posizione della O e la tolleranza è grado +-1.

II dimensioni 90x55x28

Nota: Il carico massimo è la forza richiesta per premere il penetratore al livello della testa del calibro (2).

3. principio

Secondo il principio che la forza della molla ed il colpo sono lineari, il colpo della molla è indicato dal puntatore di superficie attraverso un insieme degli ingranaggi e degli scaffali. L'unità di durezza della superficie della sabbia è (g/mm2), ma è consueto usare la durezza invece dell'unità. Poiché i loro valori sono riferiti e coerenti, cioè, se il valore unitario è grande (g/mm2), il valore corrispondente di grado è inoltre grande.

4. Uso ed adeguamento

Regolo la posizione della O. Quando il puntatore (15) non è alla posizione della O, giri l'anello di adeguamento (16) per allineare il puntatore (15) con la posizione della O. II quando usando, stampa il tester di durezza saldamente sulla superficie provata della sabbia (l'asse del tester di durezza dovrebbe essere perpendicolare alla superficie della muffa della sabbia), di modo che la superficie della testa del tester di durezza (2) è a stretto contatto con la superficie provata della sabbia ed il puntatore è inoltre quando si ferma a certo valore, preme il perno di bloccaggio (18) per chiuderlo a chiave, leggere il valore misurato e poi per allentare il perno di bloccaggio (18) per restituire il puntatore (15) alla posizione della O.

III quando misura, potete verificare 3-5 volte su ogni parte di misurazione e poi calcolare il numero medio, che è il valore di durezza del divisorio.

5. Riparazione e manutenzione

I. Non apra la copertura dell'orologio (13) e le viti sul retro della cassa per orologi a volontà per impedire la sabbia e la polvere la caduta in, che colpirà la sua accuratezza.

II. Una volta usato o disposto, non è conforme alla vibrazione severa per impedire lo strumento funzionare male e colpire l'uso.

III. Se c'è sabbia nella lacuna fra il penetratore (1) e la testa del tester (2), svita con attenzione le viti 3~M2, rimuove la testa del tester, rimuovere la sabbia appiccicosa e la installa mentre è (non estragga il penetratore)

1. Con il penetratore dello scaffale

2. Intestazione

3. Cassa per orologi

4. Contro molla della forza

5. Regoli la vite

6. Insiemi di chiodo

7. Molla del bilanciere

8. Cambio

9. Perno di guida

10. Placca a pressione

11. Cuscino elastico

12. Superficie

13. Copertura dell'orologio

14. Ingranaggio di vuotamento

15. Puntatore

16. Adeguamenti

17. Fermaglio del cavo

18. Perno di bloccaggio

19. Posizionamento dell'inserzione

20. Primavera
