Attrezzatura di prova delle particelle magnetiche resistenti all'abrasione giogo elettromagnetico inverter AC/DC batterie rivelatore di difetti

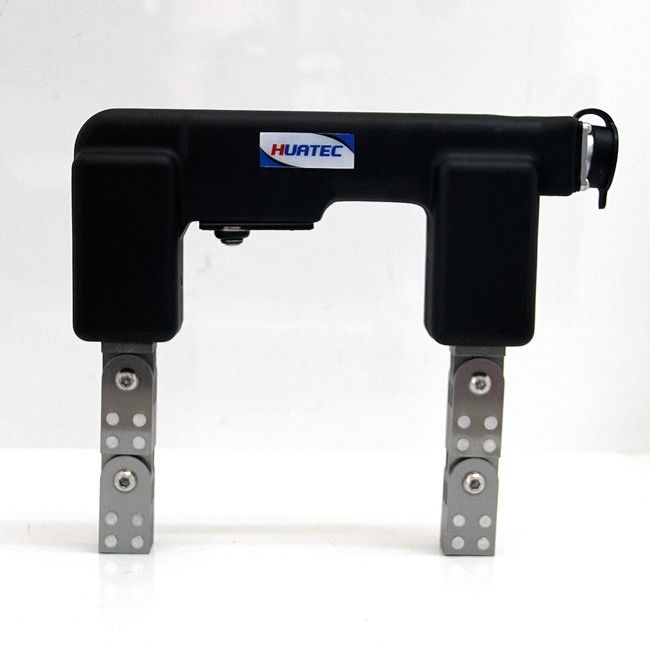

Yoke elettromagnetico batteria inverter AC/DC rilevatore di difetti magnetici Yoke HCDX-Y7L
L'HCDX-Y7L è un giogo magnetico alimentato da una batteria inverter DC-AC resistente e resistente progettato per rilevare le indicazioni superficiali e sub-superficiali nelle applicazioni più robuste.

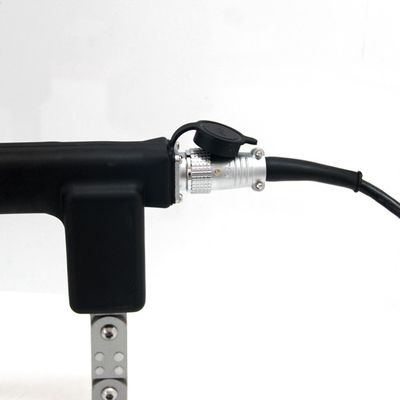

Con una costruzione sigillata resistente alle sostanze chimiche, gambe articolabili per contornare qualsiasi forma di parte e un robusto cavo di dodici piedi per l'uso sul campo,l'HCDX-Y7L è ideale per l'ispezione delle saldature e altre prove a distanza.
I comandi a stato solido consentono all'operatore di utilizzare campi magnetici CA per le indicazioni superficiali o campi magnetici CC per le indicazioni sotto-superficiali per soddisfare tutte le esigenze di ispezione.
Questo strumento è conforme ai requisiti standard di JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024.
Caratteristiche del prodotto
Costruzione sigillata e resistente
Resistenza chimica e all'abrasione
Opzioni di funzionamento AC e DC per ispezioni di superficie e sotto superficie
Superano le specifiche di sollevamento ASTM
L'alimentazione magnetizzante AC (DC-AC inverter battery pack) ha le funzioni di regolazione della tensione, sovraccarico, sovra corrente e sovra scarica.
Quando la forza di sollevamento non è sufficiente, la corrente viene automaticamente interrotta per garantire la sensibilità del rilevamento dei difetti.

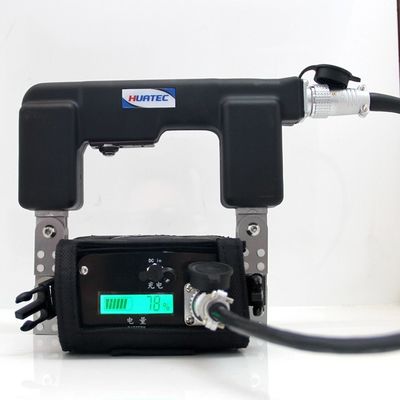

La funzione di visualizzazione della potenza può visualizzare la potenza corrente della batteria e ha la funzione di allarme acustico e luminoso.
Costruito in chip per microcomputer per stabilizzare la tensione di uscita e garantire la sensibilità di rilevamento.
Magnetizzazione regolabile
La borsa speciale può trasportare batterie, sospensioni magnetiche, agenti di contrasto, sonde a giogo, ecc.
Guida modello
| Giogo elettromagnetico |
HCDX-Y1 |
HCDX-Y7 |
HCDX-Y7L |
HCDX-Y7T |
| Distanza tra gli elettrodi |
0 ‰ 210 mm |
0 ‰ 210 mm |
0 ‰ 210 mm |
0 ‰ 210 mm |
| Corrente massima |
2.8A |
2.8A |
2.8A |
2.8A |
| peso |
2.2 kg |
20,4 kg |
20,4 kg |
20,6 kg |
| funzione principale |
Magnetizzazione a corrente alternata diretta |
Magnetizzazione a corrente alternata diretta
Magnetizzazione a corrente continua della batteria ricaricabile MT-500
|
Magnetizzazione a corrente alternata diretta
Magnetizzazione AC della batteria ricaricabile MT-600
|
Magnetizzazione a corrente alternata diretta
Magnetizzazione AC della batteria ricaricabile MT-610
|
Parametro tecnico
Temperatura di lavoro: -10 ~ +40 C
Temperatura di conservazione: -20 ~ 50 C
Umidità relativa: < 80% non condensa
Aumento della temperatura di lavoro: < 18 C
Tasso di carico temporaneo: > 50%
Sensibilità: test A1 standard con scanalatura 15/50 chiaramente visualizzata.
Potenza minima di sollevamento a corrente alternata: > 4,5 kg (44N)
Potenza di sollevamento minima di corrente continua: > 18,1 kg (177 N)
Configurazione standard:
HCDX-Y7L
Detettore di difetti di polvere magnetica ospite 1
Linea di alimentazione 1

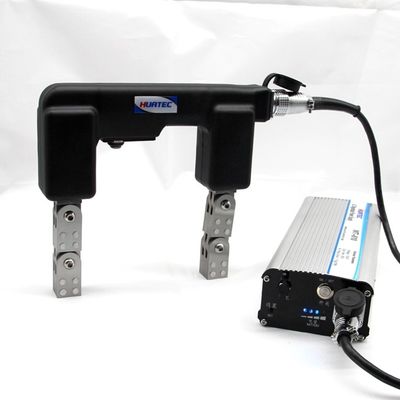

Accumulatore a inverter DC-AC ricaricabile MT600 (alimentatore di magnetizzazione CA) 1
Zaino per alimentazione a corrente alternata 1
Adattatore di alimentazione 1
Linea di connessione di uscita CA 1

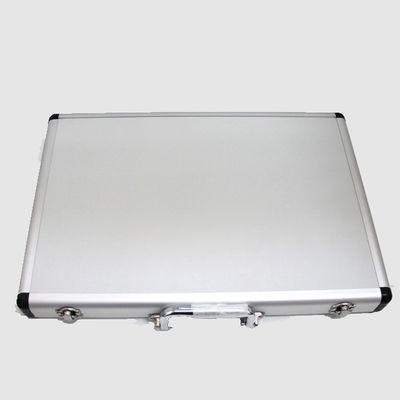

Casella di strumenti 1
Esempi di difetti:Localizzazione del difetto:
Inclusioni Cosure Superficie e sotterraneo Ideale per: crepe da stanchezza
Riduzione delle crepe Lacrime Gira di campo ispezioni di vasi
Scorie di saldatura Rotture di rottura Ispezioni in servizio
Sottovalutare le crepe Ambienti impegnativi
Ispezione delle saldature
Batteria opzionaleTabella:
| Nome |
Accumulatore per inverter DC-AC |
Accumulatore per inverter DC-AC |
Fornitore di alimentazione magnetizzato a corrente continua |
| Modello |
MT-600 |

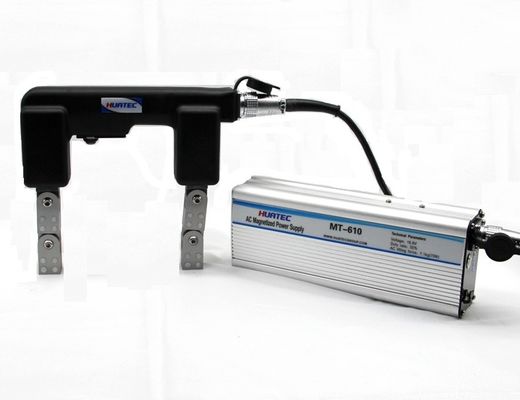

MT-610 |
MT-500 |
| tensione di uscita |
Climatizzazione |
Climatizzazione |
DC |
| Tipo di potenza |
Batteria al litio |
Batteria al litio |
Batteria al litio |
| Corrente di carica |
2A |
2A |
2A |
| Capacità della batteria |
4400mAh |
8000 mAh |
4400Ah |
| Orario di lavoro |
Verso le 4. |
Verso le 6. |
Verso le otto. |
| Dimensione della forma |
55 × 95 × 180 mm |
55 × 95 × 240 mm |
55 × 95 × 110 mm |
| peso |
10,0 kg |
1.2 kg |
0.65 kg |
