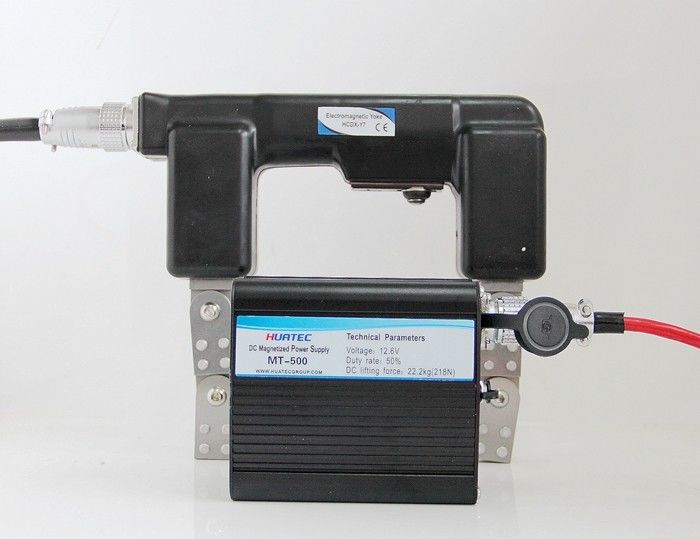

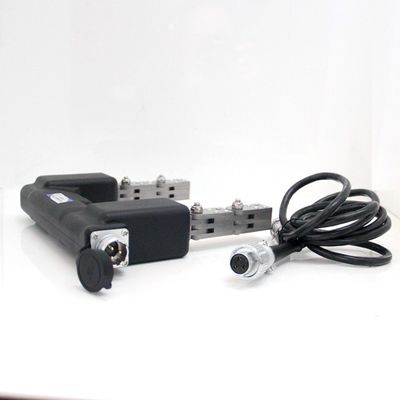

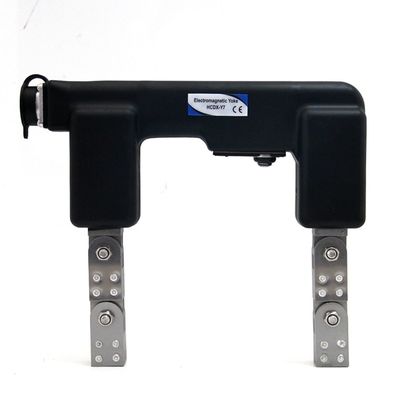

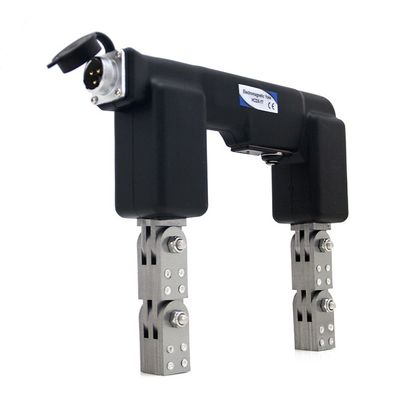

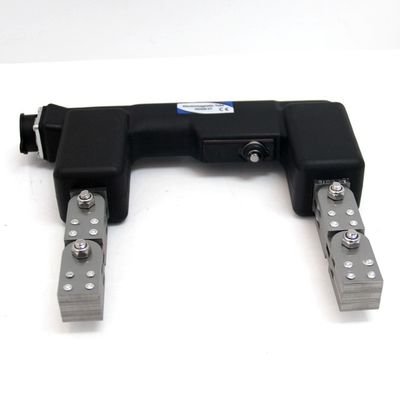

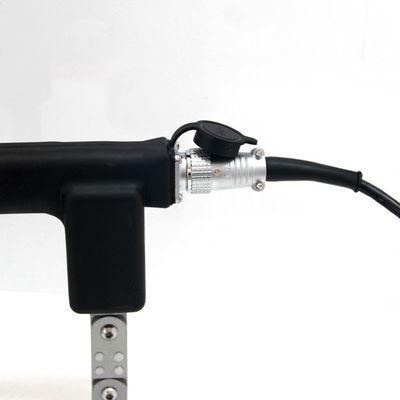

Detettore di difetti magnetici portatili Yoke elettromagnetico AC/DC Handy Yoke HCDX-Y7T

Una panoramica del giogo elettromagnetico AC/DC

Handy Magna Yoke Model HCDX-Y7T, rilevatore di difetti di particelle magnetiche di tipo di ricarica ha le caratteristiche di struttura compatta, layout ragionevole, piccole dimensioni, peso leggero e conveniente portabilità.Il rilevatore di difetti può essere utilizzato direttamente in corrente alternata, e può anche essere utilizzato per l'alimentazione magnetizzata a corrente alternata (AC battery pack) e l'alimentazione magnetizzata a corrente continua (DC-AC inverter battery pack), che è efficiente e portatile.È adatto per l'ispezione della saldatura dello scafoQuesto strumento è adatto per parti di strutture in acciaio di potenza, metallurgia, petrolchimica,macchine e altre industrie, quali caldaia, recipiente a pressione, tubo a pressione, saldatura del corpo della nave e struttura di saldatura di vari tipi di superficie di materiale ferromagnetica e rilevamento di difetti di particelle magnetiche di difetti di superficie.

Questo strumento è conforme ai requisiti standard di JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024.

Caratteristiche del prodotto

Completamente sigillata, costruzione durevole

Resistenza chimica e all'abrasione

Progettazione della batteria dell'inverter DC-AC,opzioni di funzionamento AC e DC per l'ispezione di superficie e sotto superficie

Superano le specifiche di sollevamento ASTM

Le tre modalità di alimentazione possono essere scelte liberamente:

Esistono luoghi direttamente collegati all'alimentazione a corrente alternata, che possono essere direttamente collegati all'alimentazione a corrente alternata.

È possibile utilizzare una fonte di alimentazione magnetizzata CA (batteria inverter DC-CA) per alimentare l'alimentazione CA senza alcun inserimento diretto nell'alimentazione CA.

L'alimentazione magnetizzante a corrente continua (batteria a corrente continua) può essere utilizzata per realizzare la funzione di magnetizzazione a corrente continua.

L'alimentazione magnetizzante AC (DC-AC inverter battery pack) ha le funzioni di regolazione della tensione, sovraccarico, sovra corrente e sovra scarica.

Quando la forza di sollevamento non è sufficiente, la corrente viene automaticamente interrotta per garantire la sensibilità del rilevamento dei difetti.

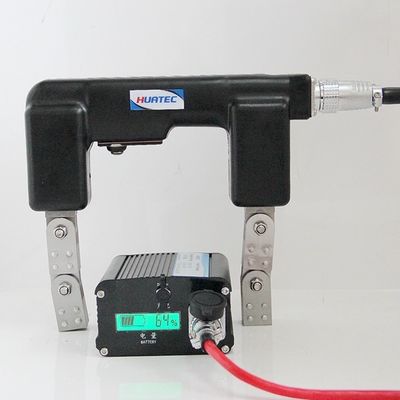

La funzione di visualizzazione della potenza può visualizzare la potenza corrente della batteria e ha la funzione di allarme acustico e luminoso.

Costruito in chip per microcomputer per stabilizzare la tensione di uscita e garantire la sensibilità di rilevamento.

Magnetizzazione regolabile

La borsa speciale può trasportare batterie, sospensioni magnetiche, agenti di contrasto, sonde a giogo, ecc.

Guida modello

Parametro tecnico
Temperatura di lavoro: -10 ~ +40 C
Temperatura di conservazione: -20 ~ 50 C
Umidità relativa: < 80% non condensa
Aumento della temperatura di lavoro: < 18 C
Tasso di carico temporaneo: > 50%
Sensibilità: test A1 standard con scanalatura 15/50 chiaramente visualizzata.
Potenza minima di sollevamento a corrente alternata: > 4,5 kg (44N)
Potenza di sollevamento minima di corrente continua: > 18,1 kg (177 N)

Configurazione standard:
HCDX-Y7T
Detettore di difetti di polvere magnetica ospite 1
Linea di alimentazione 1
Accumulatore per inverter a corrente continua-corrente ricaricabile MT610 (alimentazione per magnetizzazione a corrente alternata) 1

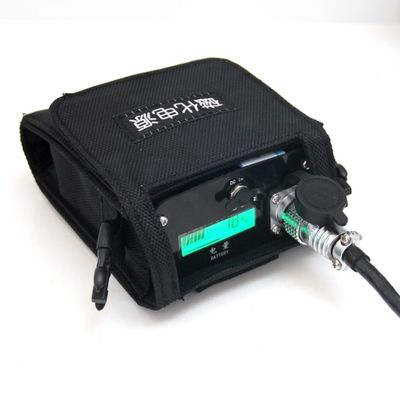

Zaino per alimentazione a corrente alternata 1
Adattatore di alimentazione 1
Linea di connessione di uscita CA 1

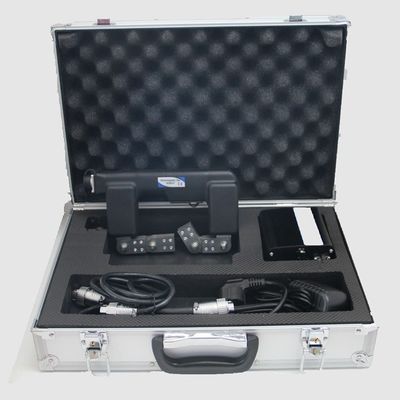

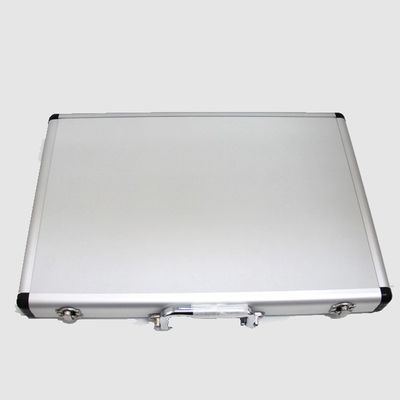

Casella di strumenti 1
Esempi di difetti:Localizzazione del difetto:
Inclusioni Cosure Superficie e sotterraneo Ideale per: crepe da stanchezza
Riduzione delle crepe Lacrime Gira di campo ispezioni di vasi
Scorie di saldatura Rotture di rottura Ispezioni in servizio
Sottovalutare le crepe Ambienti impegnativi

Ispezione delle saldature
