Dettagli:
|
Nome di prodotto: | Durometro Vickers | Modello: | HVZHT-ZD 50 |
---|---|---|---|
Intervallo di misurazione della durezza: | 5 alta tensione – 3000 alta tensione o più alto | Obiettivo: | 10x, 20x |
Dimensioni massime dell'esemplare.: | φ15*10mm | Alimentazione.: | 220 V CA, 50/60 Hz |
Evidenziare: | tester di durezza Vickers di 220 VCA,tester di durezza Vickers dei materiali del metallo,macchina di prova di durezza Vickers dei materiali ceramici |

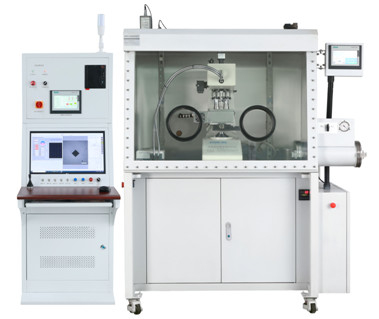

Durezza della prova di metallo o di materiali ceramici direttamente nel tester ad alta temperatura di durezza Vickers
1.Scope dell'applicazione:
Poichè i materiali quali i metalli, la ceramica e l'agata sono sottoposti a variare i luoghi di lavoro finali, la loro durezza subisce i cambiamenti corrispondenti con gli spostamenti nella temperatura ambientale. Per indirizzare la sfida di effettuare le prove coerenti di durezza sugli stessi materiali attraverso le condizioni termiche differenti, la nostra società ha adottato un approccio innovatore. Abbiamo aumentato il tester convenzionale di durezza con un sistema ad alta temperatura, permettendo alla simulazione di diversi luoghi di lavoro caratterizzati dalla variazione delle temperature. Questo potenziamento facilita la raccolta dei dati materiali di durezza, quindi aumentando il valore di riferimento e l'affidabilità dei nostri risultati sperimentali.
sistema 2.Host:
Il sistema di controllo esterno del computer migliora la cusabilià, tenendo conto l'operazione che non richiede sforzo. Questo sistema facilita la prova online, permettendo all'acquisizione completa dei dati necessari in tempo reale.
Parametri dell'elaboratore centrale:
Obiettivo/commutazione del penetratore | Commutazione automatica fra l'obiettivo ed il penetratore |
Tipo di azionamento della torretta | Azionamento di rame con comando a motore passo passo dell'ingranaggio |
Forza della prova |
Attrezzatura standard: 0,5, 1, 2, 2,5, 3, 5, 10, 20, 30, 50kg selezionabile: 0,2, 0,3, 0,5, 1, 2, 2,5, 3, 5,10kg |
Metodo di caricamento | Caricamento completamente automatico, tenente e scaricante controllo di programma |
durata della Carico-tenuta. | 5-60 punti con una durata di 5 secondi ciascuno. |
Gamma di misura di durezza. | 5 alta tensione – 3000 alta tensione o più alto |
Coni retinici ad alta temperatura di compressione. | Nitruro di silicio (o acciaio termoresistente) |
Obiettivo | 10X, 20X |
Piattaforma difficile DI X-Y. | Dimensione: 120 movimento massimo del × 120mm: 8 lettura di minimo del × 8mm: 0,01 millimetri |
Metodo di lettura di misura. | Lunghezza diagonale introdotta, lettura automatica online computerizzata. |
Automazione del software | Il computer può dirigere il caricamento, lo scarico ed il periodo di tenuta del tester di durezza come pure individuare automaticamente la forza della prova. |
Dimensioni massime dell'esemplare. | φ15*10mm |
Distanza dal centro del penetratore alla parete. | 135mm |
Norma di implementazione (o riferimento) | GB/T 4340; Iso 6507; ASTM E384; JIS B7734 |
Alimentazione. | 220 VCA, 50/60 di hertz |
sistemi 3.High-temperature:
Elemento riscaldante: Il riscaldamento con i coni retinici del molibdeno del silicio è caratterizzato dalle temperature stabili e minimo oltrepassi.
Fornaci ad alta temperatura: L'isolamento termico del corpo della fornace comprende allinearlo con la fibra ceramica della mullite policristallina, che rende l'isolamento eccellente, l'estetica, la durevolezza ed installazione e la manutenzione dirette. Ulteriormente, un rivestimento refrattario si applica all'interno del corpo della fornace di acciaio inossidabile, assicurando la protezione ottimale dell'isolamento termico.
Piastra riscaldante per gli esemplari: La ceramica del nitruro di silicio è impiegato dovuto i loro attributi notevoli, compreso la resistenza ad alta temperatura eccezionale e un coefficiente di espansione basso.
Commutatore di riscaldamento: Il sistema di riscaldamento impiega un'alimentazione elettrica di commutazione (12V, 200A). Mentre il suo singolo costo sorpassa che del trasformatore tradizionale, si vanta la stabilità superiore, l'affidabilità, la compattezza ed il peso riduttore. Questi attributi oscurano quelli dell'alimentazione elettrica controllata al silicio convenzionale. Il sistema inoltre dimostra i vantaggi quali utilizzazione ed immunità di alto potere ad interferenza elettromagnetica del segnale nelle vicinanze. Ulteriormente, comprende una caratteristica della terra sospeso all'interno dell'alimentazione elettrica di commutazione, quindi massimizzante l'assicurazione della sicurezza dell'utente durante il funzionamento.
Protezione di raffreddamento ad acqua: Incorporando un refrigeratore costante del controllo della temperatura, la parete esterna del corpo della fornace è costruita con l'acciaio inossidabile di doppio-strato, formante una cavità riempita di acqua che permette alla regolazione della temperatura fino ad un massimo di 40°C. Questo refrigeratore costante del controllo della temperatura efficacemente sostiene la temperatura coerente del corpo della fornace. Non solo garantisce la stabilità della temperatura in superficie esterna della fornace ma inoltre serve a stabilizzare e regolare con precisione la temperatura interna della fornace. Questo perfezionamento assicura la maggior precisione nella temperatura della fornace, infine migliorante l'accuratezza del processo difficile.
Parametri ad alta temperatura della fornace:
Gamma di temperature | Temperature~1000℃ normale (temperatura dell'esemplare) |
Velocità di riscaldamento | 50℃/min |
Accuratezza dell'esposizione di temperatura | ±1℃ |
Dimensione della fornace | Configurato in base alla dimensione dell'esemplare, con una dimensione massima dell'esemplare di 15mm. |
Regolazione di temperatura | Fissi la temperatura dell'obiettivo come desiderata. |
Termocoppie | PtRh-pinta (tipo S), tempo di reazione termico <2s> |
Elemento riscaldante | Barretta del molibdeno del silicio |
sistema di acquisizione 4.Image:
Il sistema è progettato per l'elaborazione delle immagini di durezza nelle misure della rientranza di Vickers, comprendendo le mansioni quale la misura, l'analisi statistica, l'archiviazione di dati e l'uscita di risultato.
Il software automaticamente genera e visualizza le curve di risultato dei test della rientranza, le curve di profondità, le statistiche di errore e le statistiche del gruppo per il numero delle prove.
Parametri tecnici:
Sensore di immagine | CMOS (variopinto) |
Efficace pixel | 1,3 milioni |
Area di rappresentazione | 6,55 (tipo di H)×4.92 (V) millimetro 1/2 |
Metodo di esame | Esame linea per linea |
Funzione di inversione di immagine di specchio | Orizzontale del sensore e lanciare verticale |
Dimensione del pixel | 3,2 (μm H)×3.2 (V) |
Modo dell'otturatore | Tenda del rotolo-su |
Combinazioni colori | Disposizione bayar di RGB |
Frame per secondo | 12fps |
Otturatore elettronico | 1/19688~0.832s orologio dell'azionamento del ※ 24MHz |
Connettore | Trasferimento bulk di USB 2.0 |
Metodo di sincronizzazione | Sincronizzazione interna |
Supporto della lente | Baionetta di C |
sistema di circolazione 5.Purification:
Un luogo di lavoro chiuso è stabilito attraverso un sistema di purificazione del gas e della scatola. Il gas inerte, quali l'argon o l'azoto, è introdotto nella scatola per spostare e ciclare fuori i principi attivi. Questo processo assicura il mantenimento di un ambiente altamente pulito e puro del gas inerte, con i livelli di acqua e di ossigeno che raggiungono inferiore a 0,1 PPM nell'attrezzatura. Questa messa a punto non compromette l'accuratezza del valore o di misura della forza del tester di durezza. Inoltre, serve a salvaguardare gli esemplari dall'ossidazione durante il processo di riscaldamento.
1)Caratteristiche e benefici di prodotto
Tasso basso stesso di perdita del sistema:
La scatola per guanti aderisce ad un tasso standard di perdita della fabbrica di <0>
Tre programmi di verifica sono impiegati per valutare completamente il sistema completo dopo l'assemblea:
2)Parametri principali
