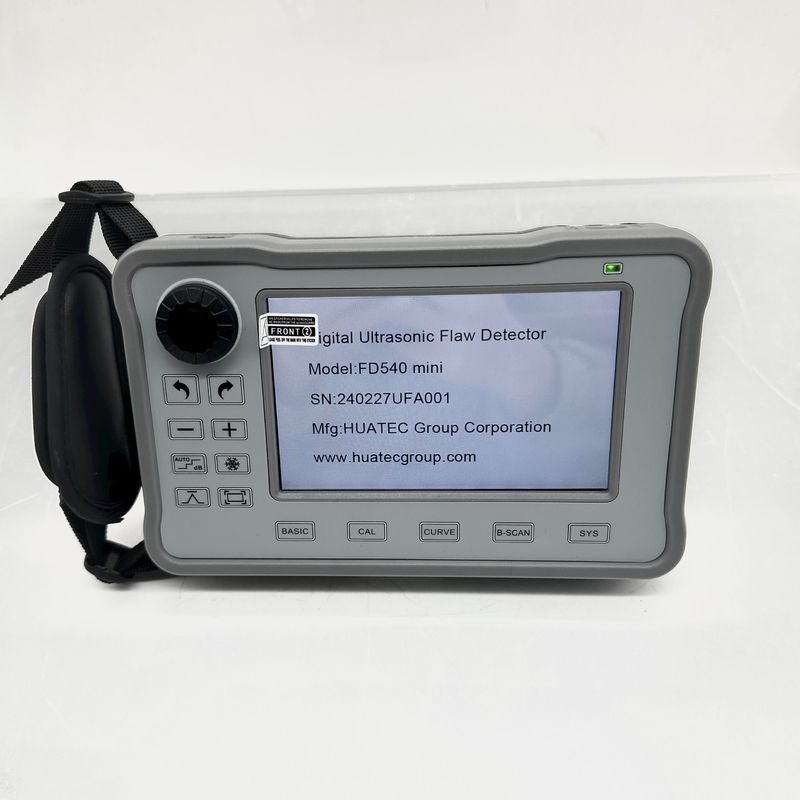

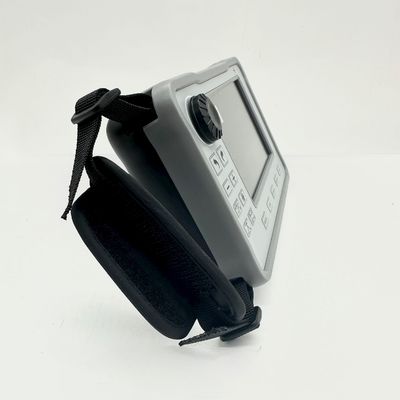

Rilevatore di difetti ad ultrasuoni touch screen FD540mini Display IPS da 5 pollici DAC AVG B-Scan Apparecchiatura per test di crepe di saldatura NDT portatile
Breve introduzione
Il rilevatore di difetti a ultrasuoni FD540mini è un nuovo tipo di prodotto per test a ultrasuoni lanciato dalla nostra azienda, ampiamente utilizzato in settori quali caldaie, recipienti a pressione, energia, petrolio, prodotti chimici, petrolio offshore, condutture, costruzione navale, automobili, produzione meccanica, metallurgia, lavorazione dei metalli, strutture in acciaio, trasporti ferroviari, energia nucleare, università, ecc. Può rilevare, localizzare, valutare e diagnosticare comodamente vari difetti interni (crepe, allentamento, pori, inclusioni, ecc.) nei pezzi. Questo rilevatore di difetti ad ultrasuoni digitale ha una struttura compatta, forma d'onda stabile, forte resistenza, alta sensibilità, risposta rapida e una frequenza di emissione ripetitiva massima fino a 10000 Hz. È un prodotto per il rilevamento di difetti ad ultrasuoni estremamente portatile.
Parametri tecnici
| Campo di rilevamento |
10 m (acciaio al carbonio ad onda longitudinale)
(Requisiti di prestazione metrologica:
≥3500mm)
|
| Modalità a impulsi |
Impulso acuto, onda quadra, onda doppia quadra |
| Tensione impulsiva |
25V~300V regolabile Passo 25V |
| Larghezza dell'impulso |
0ns ~ 500ns regolabile in continuo, ritmo di 10ns |
| Smorzamento |
forte e debole regolabile |
|
Ripetizione dell'impulso
frequenza
|
Automatico o manuale, regolabile in continuo da 100Hz a 1000Hz,
con un ritmo di 10Hz
|
| Guadagno |
120 dB, ritmo 0,1 dB, 1 dB, 10 dB |
| Larghezza di banda |
0,1 MHz ~ 20 MHz |
| Filtro d'onda |
1M~5M |
| Schermo di visualizzazione |
LCD da 5,0 pollici, la dimensione effettiva del display è lunga 108 mm e larga 64 mm |
| Risoluzione |
800×480 |
| Interfaccia dello strumento |
Doppio LEMO-00 C5 |
| Allarme |
Allarme cancello A, B |
| Interfaccia di uscita |
USB di tipo C |
| Modalità di rilevamento |
Onda intera, semionda positiva, semionda negativa, RF |
| Cancello |
Indipendente A,B |
| Modalità di misurazione |
Picco, lato dell'onda |
| Memoria |
Scheda SD 1G |
| Salva contenuto |
Registrazione continua a fotogramma singolo o multifotogramma (≤200 fotogrammi) |
| Modalità quantitativa |
Curva DAC, curva AVG(DGS). |
| Funzioni ausiliarie |
Supporta touch, tastiera virtuale, PD veloce
ricarica, guadagno automatico, memoria di picco, blocco
|
|
Rilevamento dei difetti
standard
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Dimensioni e peso |
183 mm×113 mm×45 mm 780 g, batteria inclusa |
| Batteria |
12 ore |
| Unità |
Metrico, imperiale |
| Temperatura operativa |
-10℃~55℃ |
| Caricabatterie |
CA “generale” (100 ~ 240 V, 50 ~ 60 Hz) |
| Risoluzione |
36dB
(Requisiti prestazionali metrologici: ≥26 dB)
|
| Gamma dinamica |
40dB
(Requisiti prestazionali metrologici: ≥26 dB)
|
| Margine di sensibilità |
60dB
(Requisiti prestazionali metrologici: ≥42 dB)
|
| Linearità verticale |
2,8%
(Requisiti prestazionali metrologici: ≤6%)
|
|
Orizzontale
linearità
|
0,6%
(Requisiti prestazionali metrologici: ≤2%)
|
| Lingua |
Cinese/inglese |
Caratteristiche
1: Il corpo è leggero e adatto al funzionamento con una sola mano.
2: ricarica rapida PD65W + autonomia della batteria di 12 ore.
3: display IPS ad alta definizione da 5,0 pollici con una nuovissima interfaccia utente.
4: supporta il tocco a schermo intero, il funzionamento rapido dei gesti, la tastiera virtuale, facile da usare
5: Con DAC, AVG, guadagno automatico, memoria di picco, semiintervallo colore, B-scan e altre funzioni professionali.
6: Incluso cambio cinese e inglese, esportazione dati su scheda SD, aggiornamento online, cattura schermo e molte altre funzioni pratiche.
Configurazione standard
| Numero di serieR |
nome |
Quantità |
| 1 |
Ospite FD540mini |
1 |
| 2 |
Sonda (sonda diritta ad alta precisione, sonda angolare) |
2 |
| 3 |
Linea sonda |
2 |
| 4 |
Caricabatterie |
1 |
| 5 |
Linea elettrica |
1 |
| 6 |
Manuale di istruzioni |
1 |
| 7 |
Certificato di conformità |
1 |
| 8 |
Scheda di garanzia |
1 |
| 9 |
Banca di potere |
1 |
