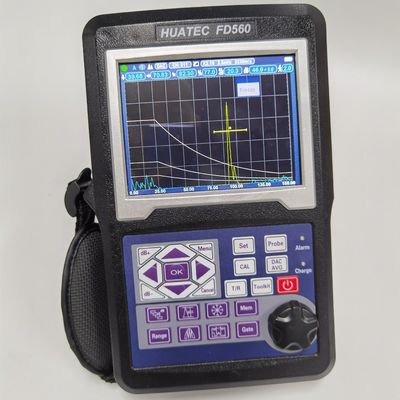

FD560 Rilevatore di difetti ad ultrasuoni portatile ad alte prestazioni 0.2-20 MHz Larghezza di banda TFT LCD a colori Tester di ispezione dei difetti industriali
Descrizione del prodotto:
La finestra di dialogo intuitiva e interattiva aiuta operazioni come la calibrazione, la creazione di curve, ecc.
★ Tutti gli strumenti di cui hai bisogno: DAC, AVG, TCG AWS, ecc.
★ Frequenza di ripetizione dell'impulso: regolazione precisa 10-2000 Hz, scansione ad alta velocità, nessuna perdita.
★ Elevato rapporto segnale/rumore, eco chiara e stabile, design antirumore, perfetto per condizioni di lavoro difficili.
★ AD a 12 cifre, il campionamento ad alta velocità porta a un migliore diagramma dell'eco con tutti i dettagli. Sensibile e in grado di rilevare anche i più piccoli difetti.
★ Può utilizzare perfettamente la frequenza della sonda 20M.
★ Norma IP65. Custodia protettiva in gomma. Il supporto smorzante lo fa stare in qualsiasi angolazione.
★ La batteria dura 15 ore con una carica.
Caratteristiche:
Visualizzazione automatizzata della posizione precisa del difetto (profondità d, livello p, distanza s, ampiezza, sz dB, ф).
Dimensionamento dei difetti: dimensionamento automatico dei difetti utilizzando AVG o DAC/TCG, velocizza la segnalazione dell'accettazione o del rifiuto dei difetti.
Calibrazione automatica del punto zero del trasduttore, degli angoli, del bordo anteriore e della velocità del materiale. (V2 e due fori)
Comodo da realizzare e utilizzare DAC/TCG e AVG per valutare l'eco, la curva può essere modificata e compensata.
Collegando U-Disk, l'unità può ottenere memoria illimitata.
Ci sono 17 standard nell'unità.
Connessione Bluetooth al dispositivo mobile per generare e stampare report di rilevamento in loco. AWS D1.1.
Funzionalità di correzione della superficie curva.
Funzione di misurazione dell'altezza della fessura.
Cancello di ingrandimento: estensione dell'intervallo del cancello su tutta la larghezza dello schermo.
Funzione di guadagno automatico.
Inviluppo: visualizzazione simultanea dell'A-scan in tempo reale con una frequenza di aggiornamento di 70 Hz e dell'inviluppo della visualizzazione A-scan.
Peak Hold: confronta le forme d'onda dei picchi congelati con gli A-Scan in tempo reale per interpretare facilmente i risultati dei test.
Blocco scansione: il blocco del display conserva i dati sulla forma d'onda e sul percorso del suono.
Allarme: segnale acustico e LED.
Orologio in tempo reale.
Riempi l'eco.
Marchio di cattura.
Colore dell'eco all'interno del Cancello.
Parametri tecnici:
| Parametro |
Specifica |
| Misurare |
250×165×55 mm |
| Temperatura di conservazione |
Da -30 ℃ a 50 ℃ |
| Collegamenti del trasduttore |
BNC o LEMO |
| Frequenza della larghezza di banda (banda passante dell'amplificatore). |
Da 0,2 a 25 MHz |
| Rifiutare (soppressione) |
Da 0 a 80% di altezza dello schermo intero |
| Requisiti di alimentazione |
Rete CA 100-240 VCA, 50-60 Hz |
| Gamma dinamica |
≥38dB |
| Potere risolutivo |
>40dB (5P14) |
| Velocità materiale |
100~20000 M/s |
| Lasciamenti di sensibilità |
>68dB |

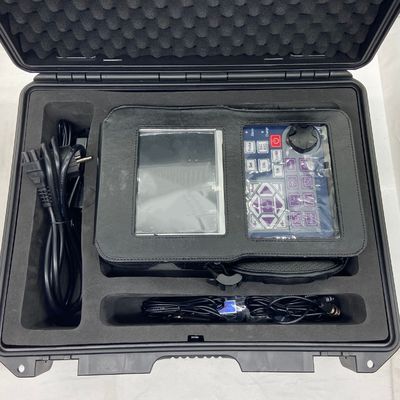

Pacchetto strumenti base
Rilevatore di difetti ad ultrasuoni portatile
Trasduttore a raggio diritto (2,5 MHz, Φ20)
Trasduttore del fascio angolare (4 MHz, 8 mm×9 mm, 60°)
Cavo di interconnessione per il trasduttore (Q9-C5 o C9-C5 opzionale)
Pacchetto batteria ricaricabile agli ioni di litio, 8 A/ora
Unità di alimentazione/caricabatterie
Manuale operativo in inglese
Software dell'applicazione
involucro protettivo in gomma
Cinghia
Opzioni:
1. Supporto metallico girevole, il supporto smorzante lo fa stare in qualsiasi angolazione.
2. Connessione Bluetooth al dispositivo mobile per generare e stampare report di rilevamento in loco. Applicazione Bluetooth sul dispositivo mobile.
3. Blocco IIW V2.
4. Fodero in cuoio.
