Calcolatore di vibrazione digitale di tipo diviso Analisatore di vibrazioni Tester di vibrazioni ISO10816

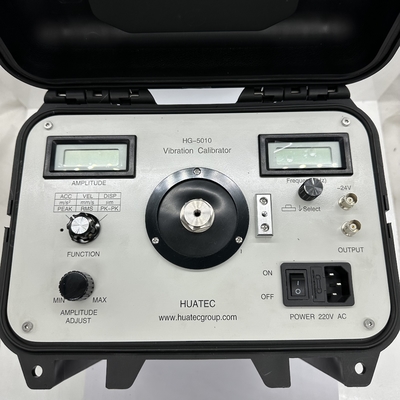

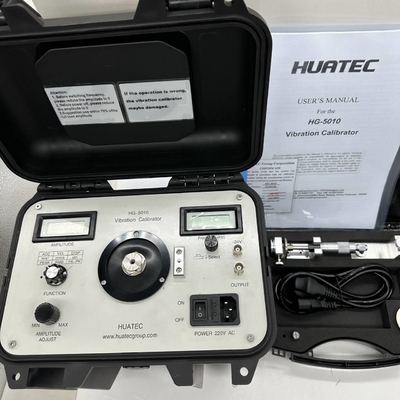

Applicazione per il calibratore di vibrazione ISO10816 HG-5010:
1.Può essere utilizzato per calibrare l'accelerometro di vibrazione, il trasduttore di velocità e di prossimità e anche uno strumento di misurazione delle vibrazioni.640 e 1280 Hz
2.Può essere generato dal calibratore l'ampiezza dell'accelerazione, velocità e spostamento
3.Può essere definito attraverso potentiometri e mostrato su display digitali.
4Il calibratore a vibrazione.HG-5010 combina generatore di segnale sinusoidale, amplificatore di potenza, trasduttore standard e un agitatore in uno e presenta un piccolo volume, un'elevata precisione e un facile funzionamento.Può essere utilizzato sia in laboratorio che sul posto.
5- Norme internazionali: ISO 10816
Specificità:
Frequenza:10, 20, 40, 80, 160, 320, 640, 1280 Hz+0.01%
Unità:
Accelerazione: m/s2(PEAK)
Velocità: mm/s (RMS)
Spostamento: um (PK-PK)
Accuratezza dell'ampiezza:
Accelerazione (30 m/s)2pk, 80Hz) da 40Hz a 320Hz+0.3 dB+1 cifra
da 10 Hz a 1280 Hz+0.5dB+1 cifra
Velocità (pk 25 mm/sec,80 Hz) da 40 Hz a 320 Hz+0.5dB+1 cifra
Lo spostamento (10μm pk-pk, 80Hz) da 40Hz a 320Hz+0.5dB+1 cifra
Linearità della sonda di prossimità
Prode: sonde da 5 mm e 8 mm Range: 0~4.0 mm
Display:31/2visualizzazione digitale dell'accelerazione, velocità o spostamento
Amplitudine di vibrazione massima e carico massimo:
Perché il vibratore usato nel calibratore di vibrazione HG-5010 è piuttosto piccolo,durante la taratura di trasduttori di peso diverso a frequenze diverse anche l'ampiezza di uscita dei calibratori è diversaL'ampiezza massima delle vibrazioni e il carico massimo sono correlati all'accelerazione massima.Velocità massima e cilindrata massima prodotte dal calibratore a una certa frequenza e con un certo peso del trasduttore da calibrareLe cifre specifiche sono riportate nella tabella seguente.
|
Wt
Frequenza
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10 Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Nota: con frequenza più elevata il valore dello spostamento delle vibrazioni è molto basso, quindi non ci sarà alcun segnale di vibrazione uscito dal calibratore.

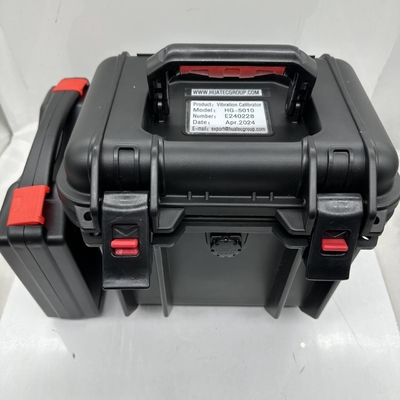

Dimensione:280 x 180 x 250 mm
Peso:20 libbre, 9 chili.
Temperatura: funzionamento:0oC a 50oC
Immagazzinamento:- VentioC a 70oC
Umidità:90% non condensante
