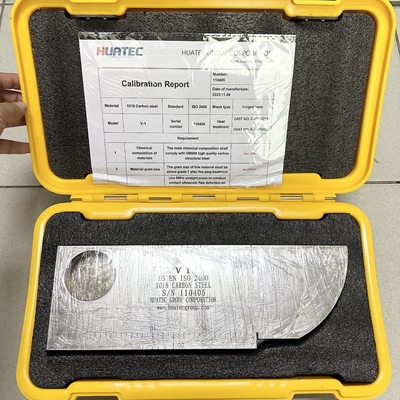

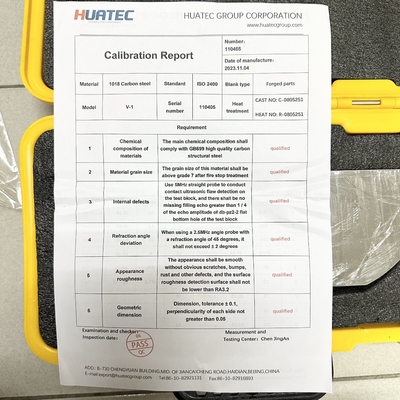

Blocco di taratura IIW V1

Standard: ISO2400-1972E

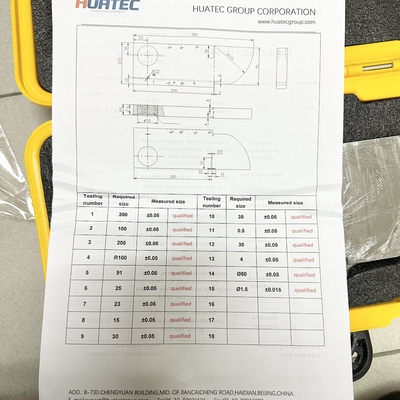

Il blocco di prova IIW (blocco di prova V-1) è anche chiamato blocco di prova olandese.Si tratta di un blocco di prova standard internazionale approvato dall'International Welding Institute (IIW) e raccomandato dall'International Organization for Standardization (ISO)La forma e le dimensioni sono illustrate nella figura 1-1:

Principali punti di utilizzo:

(1) L'intervallo dinamico, la linearità orizzontale e l'intervallo di rilevamento delle onde longitudinali del rilevatore di difetti possono essere misurati con uno spessore di blocco di prova di 25 mm;

(2) Per determinare il margine di sensibilità dell'angolo di rifrazione della sonda obliqua e della sonda retta a onda longitudinale sono stati utilizzati l'arco di 50 e il buco di 1,5 per.È inoltre possibile stimare approssimativamente le dimensioni dell'area cieca della sonda dritta e la capacità di penetrazione dello strumento di misura combinato con la sonda.

(3) Il punto d'incidenza e l'area cieca della sonda inclinata sono misurati utilizzando la superficie di arco R100 mm, e la proporzione dell'asse temporale e il punto zero possono essere corretti;

(4) La risoluzione longitudinale della sonda retta può essere misurata con il piano di incisione di 85 mm, 91 mm e 100 mm;

(5) Utilizzare il bordo angolare destro del blocco di prova per misurare l'angolo di inclinazione del fascio sonoro della sonda inclinata.
