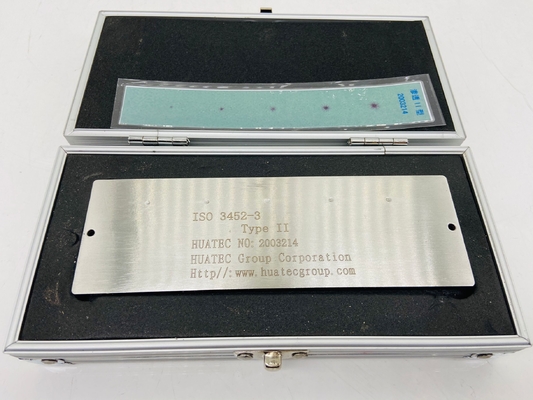

PT Blocco di prova di riferimento del campione tipo II CE

PT Blocco di prova di riferimento per campione tipo II

Il blocco di prova per la valutazione delle prestazioni dei penetranti ISO 3452-3:2013 descrive due tipi di blocchi di riferimento: i blocchi di riferimento di tipo 2 sono destinati alla valutazione di routine delle prestazioni del sistema DPI.

Nota: diametro di cinque aree di crepa in mm, tolleranza ±10%

La provetta cromata in acciaio inossidabile a cinque punti è una provetta di tipo II della serie per la rilevazione dei difetti di penetrazione.Prodotto secondo le norme GB/T18851-2008 e EN ISO3452-3:2013Il blocco di prova soddisfa i requisiti degli standard GB/T18851-2008, EN ISO3452 e ASME.Il valore misurato effettivo del difetto artificiale si basa sulla norma ISO 10474 o EN 10204 tipo 3.1 certificato.

Per la misurazione dei diametri è stato utilizzato un penetrante fluorescente di livello 2, acqua e sviluppatore a secco; penetrante per il contrasto cromatico di livello 2 (aggiornamento delle condizioni effettive, è stato utilizzato il grado del materiale)

Il blocco di riferimento di tipo 2 è realizzato in acciaio inossidabile rivestito con uno strato di nichel e quindi una lega dura di cromo.

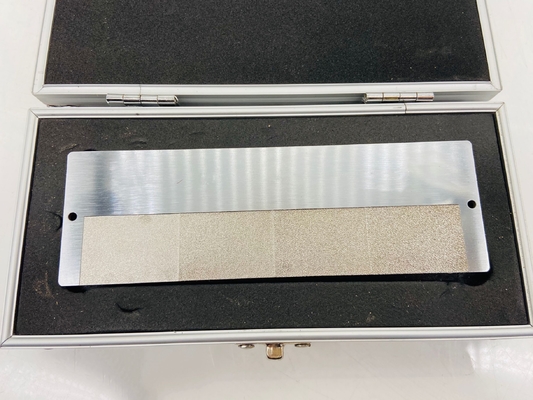

In questo strato sono stati poi prodotti artificialmente cinque difetti a forma di stella di diametro compreso tra 3,0 e 5,5 mm, i quali sono stati posizionati uniformemente in base alle loro dimensioni.Per valutare la lavabilità* il blocco di riferimento di tipo 2 comprende quattro zone adiacenti con rugosità di R = 2.5 μm, 5 μm, 10 μm e 15 μm, con il difetto più piccolo situato accanto all'area con la più piccola rugosità.
