Durezza della superficie della sabbia verde

Durezza della superficie della sabbia verde

1. panoramica

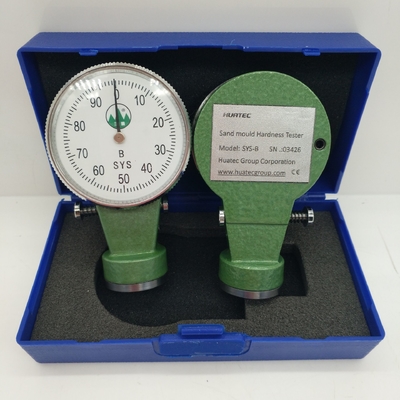

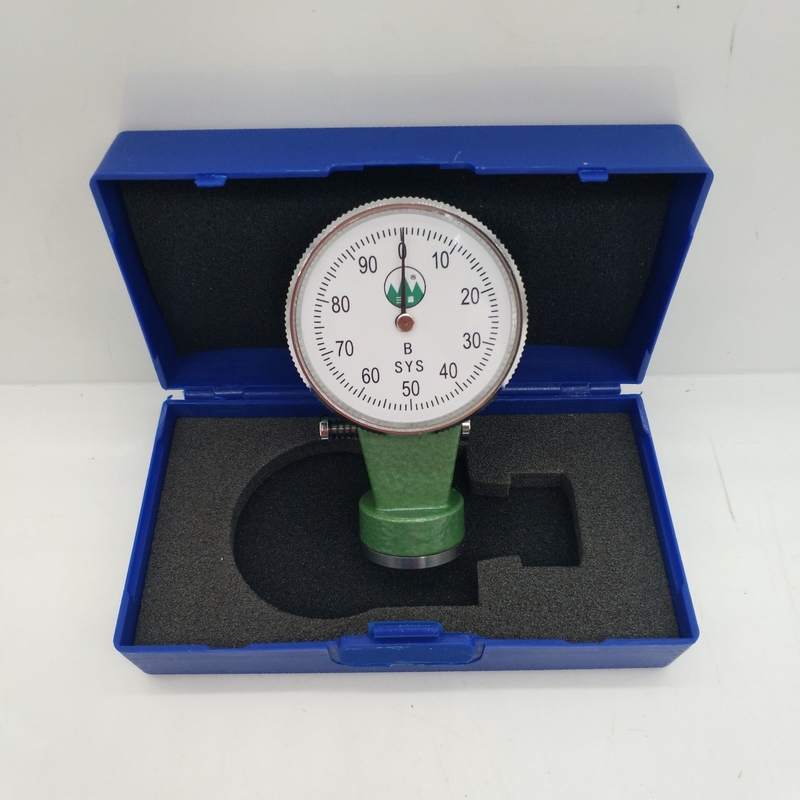

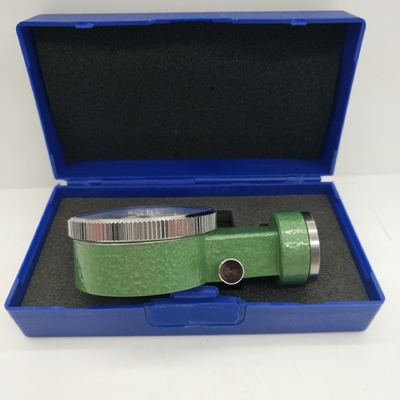

Per la misurazione della durezza superficiale degli stampi di sabbia verde vengono utilizzati tre tipi di tester di durezza superficiale della sabbia, A B C.

La sua struttura è composta da testa di pressione del rack (1) testa del contatore (2) cassa dell'orologio (3) molla di forza (4) ingranaggio motore (8) ingranaggio rotativo (14) puntatore (15) anello di regolazione (16) e così via.

Tipo A: adatto per la prova della durezza superficiale di stampi di sabbia fine (cori) stampati a mano o a bassa e media pressione meccanica.Il tipo B è adatto per la prova della durezza superficiale di stampi di sabbia fine e grossolana (nucleo) stampati a mano o meccanicamente a bassa e media pressioneIl tipo C è adatto per la prova della durezza superficiale dei stampi di sabbia nel stampaggio ad alta pressione.

2- Specifiche e parametri tecnici

I Precisione

Quando l'indicatore è un qualsiasi valore, la tolleranza di forza corrispondente dell'indenter è di ±5%.

L'indicatore ritorna alla posizione O e la tolleranza è di +1 grado.

II Dimensioni 90x55x28

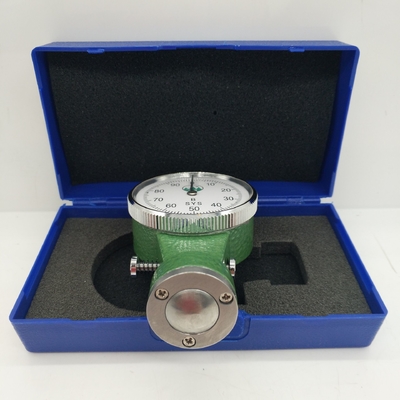

Nota: il carico massimo è la forza necessaria per spingere l'indentore al livello della testa di calibrazione (2).

3Principio

Secondo il principio che la forza della molla e la corsa sono lineari, la corsa della molla è indicata dal puntatore di superficie attraverso una serie di ingranaggi e scaffalature.L'unità di durezza della superficie della sabbia è (g/mm2)Poiché i loro valori sono correlati e coerenti, cioè se il valore unitario è grande (g/mm2), anche il valore di grado corrispondente è grande.

4Uso e regolazione

I Regolare la posizione O. Quando il puntatore (15) non è nella posizione O, ruotare l'anello di regolazione (16) per allineare il puntatore (15) con la posizione O.premere saldamente il misuratore di durezza sulla superficie di sabbia sottoposta a prova (l'asse del misuratore di durezza deve essere perpendicolare alla superficie dello stampo di sabbia), in modo che la superficie della testa di prova della durezza (2) sia a stretto contatto con la superficie di sabbia sottoposta a prova, e il puntatore è anche Quando si ferma a un certo valore, premere il perno di blocco (18) per bloccarlo,leggere il valore misurato e allentare il perno di blocco (18) per riportare il puntatore (15) nella posizione O.

III Durante la misurazione, è possibile effettuare 3-5 prove su ciascuna parte di misura e calcolare il numero medio, che è il valore di durezza della parte.

5Riparazione e manutenzione

I. Non aprire a volontà il coperchio (13) e le viti sul retro della custodia dell'orologio per evitare che ci cadano sabbia e polvere, il che pregiudicherà la sua precisione.

II. quando utilizzato o posizionato, non deve essere soggetto a forti vibrazioni per evitare che lo strumento non funzioni correttamente e non influisca sull'uso.

III. Se c'è sabbia nell'intervallo tra l'indentore (1) e la testa del contatore (2), svitare attentamente le viti di 3 ~ M2, rimuovere la testa del contatore, rimuovere la sabbia appiccicosa,e installalo così com' è (non estrarre l' indentore)
