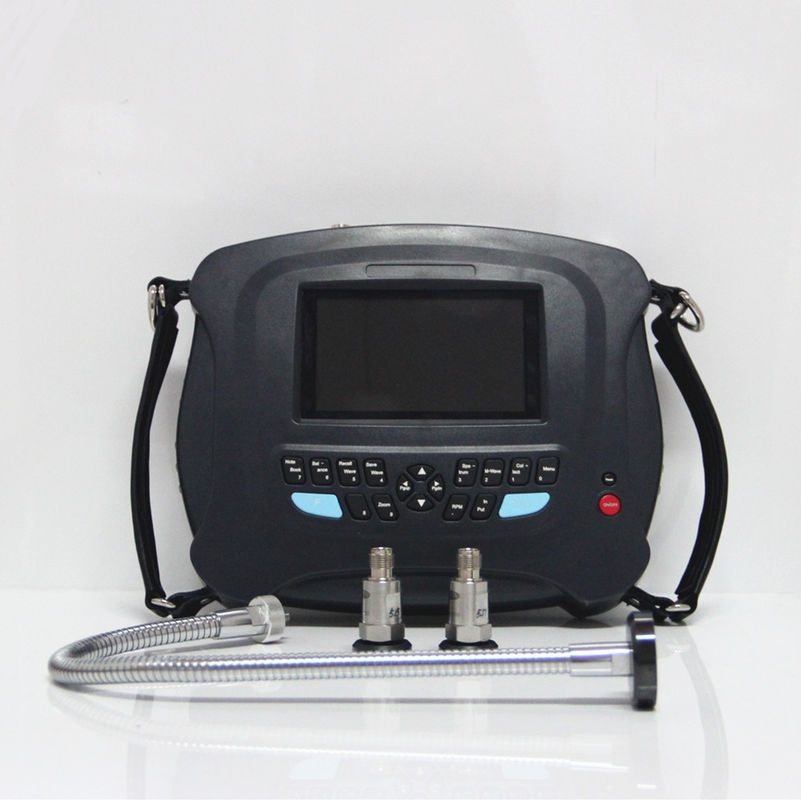

HG904A Collettore di dati a 2 canali / Analizzatore di diagnosi / bilanciatore di fase di vibrazione

HG904A Collettore di dati a 2 canali / Analizzatore di diagnosi / bilanciatore di fase di vibrazione

Si stima che circa il 50 per cento di tutti i guasti siano causati da uno squilibrio dei rotori.Il miglior mezzo per eliminare lo squilibrio meccanico è l'equilibrio in loco..NuovoHG904A Machine Analyzer/Balancer è particolarmente utile per questo scopo. Può misurare l'intensità della vibrazione; diagnosticare la causa della vibrazione analizzando lo spettro di frequenza.Può anche essere utilizzato per misurare la velocità di rotazione e la fase di vibrazione, e per calcolare il peso e la posizione dello squilibrio.

Amplitudini e frequenza di risposta per la misurazione complessiva delle vibrazioni:

Fe e e:

• Facile da usare
• L'illustrazione vettoriale, il processo di bilanciamento e il risultato sono mostrati chiaramente a colpo d'occhio
• Immagazzinamento dei dati di bilanciamento di 10 rotori
• Selezionabile della massa di prova rimuovere o rimanere
• Scomporre il risultato di bilanciamento in due posizioni assegnate
• Intervallo di peso di prova calcolato in base al peso del rotore, alla velocità di rotazione, al raggio e al grado di bilanciamento richiesto
• Valutazione automatica della validità della massa di prova
• Misurazione RPM, amplitudine e fase
• AD:16 bit
• In loco 400,800,1600,3200,6400,12800 linee FFT spettro e funzione di diagnosi
• Raccolta simultanea di dati su due canali
• Demodulazione dell'involucro hardware per la diagnosi di cuscinetti e ingranaggi
• Funzione di trasferimento per la misurazione della frequenza naturale
• Visualizzazione della forma d'onda e dello spettro con LCD di grandi dimensioni
• Immagazzinamento dei valori di vibrazione e della forma d'onda delle vibrazioni

Condizione di funzionamento

• Intervallo di temperatura: da 5°C a 50°C
• Umidità relativa:<85%, insaturi
• Altri prodotti per l'alimentazione umana
• Senza forte campo elettromagnetico e forte impatto

Specificità:

• Intervallo di velocità di rotazione per il bilanciamento dinamico: 70-13.000 giri/min
• Selezionabile autonomia e autonomia manuale
• Accuratezza di misurazione delle vibrazioni: 5 %

Sensori: accelerometro piezoelettrico, velocità magnetoelettrica, spostamento di Eddy, ecc.

• 8^La- filtro anti-aliasing a elipsis di ordine, filtro di passaggio di banda RPM
• Segnale di ingresso:Accelerometro, PICe tensione

• Spirale di frequenza dell'analisi dello spettro: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

89.6KHz solo per il campionamento a un canale(analisi dello spettro 35KHz),

51.2KHz per il campionamento a due canali(analisi dello spettro 20KHz)).

• Memoria dati: 8G

• Blocco note: 10 codici di condizione per l'ispezione visiva
• Uscita: USB per la comunicazione con il PC
• Potenza: batteria ricaricabile Ni-MH per 8 ore di funzionamento continuo, avviso di scarsa batteria
• Ambiente di funzionamento: 0~55^oC, 90% di umidità non condensabile
• Misurazione della velocità di rotazione con sensore fotocellulare
• Intervallo dinamico: 60 dB con intervallo di guadagno regolabile di 48 dB
• Dimensioni: 21×13×4 cm; Peso: 1,2 kg (comprese le batterie)

•



  Elenco di confezione

  NuovoHG904A Collettore di dati sulle vibrazioni 1
  Accelerometro 2
  Montatura magnetica 2
  Sonde di estensione in acciaio 1
  Caricabatterie 1
  Cavo dell'accelerometro 3
  USBCavo di comunicazione 1
  Modulo di bilanciamento 1

  Tacho/Trigger Sensor e cavo 1
  Set di carta riflettente 1
  Guida per l'avvio rapido 1
  Software CD 1
  Certificati di HG904A e sensori 3
  Portare la valigetta 1
