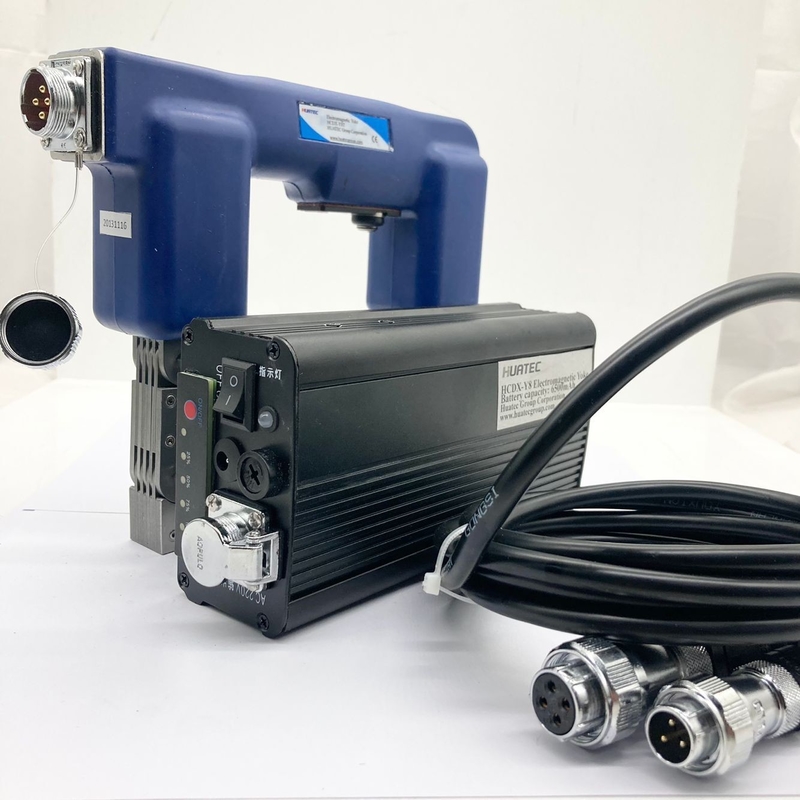

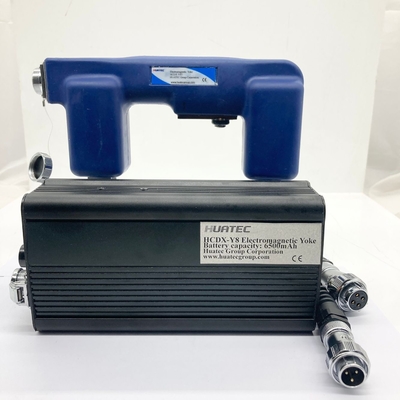

HCDX-Y8T AC Portable Yoke Magnetic Yoke Defect Detector

HCDX-Y8T Rilevatore di difetti a giogo magnetico portatile AC

1. Introduzione al prodotto

HCDX—Y8T è l'ultimo giogo portatile AC sviluppato dalla nostra azienda, dotato di alimentazione AC portatile, che può liberarsi dal vincolo dell'alimentazione e facilitare le operazioni sul campo. Viene utilizzato per la rilevazione di difetti con particelle magnetiche e la magnetizzazione locale del pezzo. La macchina è compatta e durevole e la forza di sollevamento e altri indicatori soddisfano i requisiti di GB/T 15822.3-2005/ISO 9934-3-2002, ASME V e altri standard.

L'alimentatore portatile AC speciale adotta una tecnologia avanzata che emette un'alimentazione AC standard da 220 V/50 Hz, adotta il controllo IC intelligente, la forma d'onda in uscita della macchina è un'onda sinusoidale pura e ha funzioni di protezione molto perfette (tra cui protezione da sovraccarico in uscita, protezione da sovracorrente in uscita, protezione da cortocircuito in uscita, protezione da alta tensione della batteria, protezione da bassa tensione della batteria, protezione da alta temperatura). L'alimentatore speciale utilizza litio importato ad alte prestazioni e di grande capacità, lunga durata.

Caratteristiche principali della macchina

Alimentazione AC portatile, facile operazione sul campo.

Leggero, compatto e comodo.

Ampia portata, due giunti mobili, regolazione flessibile.

Bassa corrente di lavoro, basso calore.

2. Struttura della macchina

3. Metodo di utilizzo

Collegare l'alimentatore AC portatile dedicato al giogo

Accendere l'interruttore sull'alimentatore portatile, premere l'interruttore del pulsante di avvio, attendere qualche secondo dopo che la spia del pulsante si illumina di rosso, è possibile lavorare. Spegnere l'interruttore di alimentazione dopo l'uso.

I due poli magnetici di HCDX-Y8T vengono posizionati sulla superficie dell'oggetto rilevato e viene applicata una certa pressione per far sì che i due poli magnetici siano in buon contatto con l'oggetto rilevato. Premere l'interruttore a pulsante, accendere, avviare la magnetizzazione, allentare, la magnetizzazione termina. Quando l'interruttore del giogo è acceso, la polvere magnetica viene applicata sulla superficie dell'oggetto rilevato (è possibile applicare polvere magnetica secca, umida, fluorescente).

Se la superficie testata è troppo ampia, deve essere magnetizzata a segmenti e le parti efficaci tra i segmenti devono avere una certa sovrapposizione.

Ruotare il giunto mobile tra i piedi magnetici e la distanza tra i piedi magnetici può essere regolata tra 45 mm e 225 mm.

Quando viene utilizzato, dovrebbe essere acceso per 5 secondi e spento per 5 secondi e può essere utilizzato continuamente per 3 ore.

Ricarica dell'alimentazione CA portatile: spegnere l'interruttore dell'alimentazione portatile prima della ricarica. Quando il cicalino suona, significa che l'alimentazione è insufficiente e deve essere caricata in tempo. L'alimentatore CA portatile viene caricato per 6-8 ore ogni volta, quando la spia sul caricabatterie passa da rossa a verde, significa che l'elettricità è piena e la carica completa può essere utilizzata per 3 ore. Indicatore Se la luce rossa è accesa, il dispositivo è difettoso.

4. Parametri tecnici

4.1 Giogo

4.2 Alimentatore portatile AC

5. Attenzione

Verificare che il cavo di alimentazione e la spina non siano danneggiati prima dell'uso.

Non entrare in stretto contatto con altre apparecchiature elettriche durante l'uso. I forti campi magnetici sono distruttivi per orologi, telefoni cellulari e così via.

Non trascinare il giogo nello stato di conduzione per lungo tempo (ad esempio trascinandolo sulla saldatura), dovrebbe essere acceso per 5 secondi e spento per 5 secondi.

In caso di pioggia, si prega di non lavorare all'aperto, la pioggia causerà cortocircuiti o perdite.

Se il dispositivo presenta rumori e odori anomali, spegnere immediatamente l'alimentazione.

Non spostare il dispositivo tirando il cavo di alimentazione, poiché ciò danneggerebbe il cavo di alimentazione.

Quando l'alimentatore CA portatile non viene utilizzato per lungo tempo, dovrebbe essere caricato in tempo per mantenere attiva la batteria al litio. Ricordarsi di spegnere l'interruttore dell'alimentazione portatile prima della ricarica.

6. Configura la tabella
