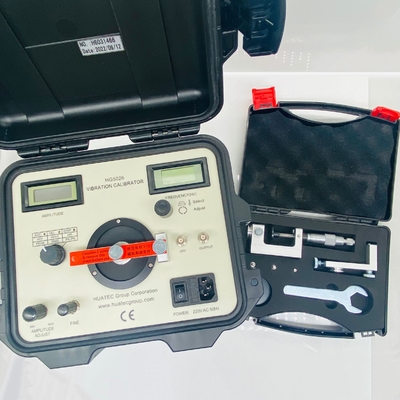

Calibratore di vibrazioni HG5026
Il calibratore di vibrazioni HG-5026 può essere utilizzato per calibrare accelerometri di vibrazioni, trasduttori di velocità e prossimità e anche strumenti di misura delle vibrazioni. Nel calibratore può essere definito un segnale di vibrazione sinusoidale standard a qualsiasi frequenza da 1 a 1280 Hz. L'ampiezza dell'accelerazione, della velocità e dello spostamento può essere definita tramite potenziometri e visualizzata su display digitali. È possibile generare vibrazioni orizzontali o verticali. HG-5026 combina generatore di segnale sinusoidale, amplificatore di potenza, trasduttore standard, misuratore di vibrazioni e shaker in uno e presenta un piccolo volume, alta precisione e facilità d'uso. Può essere utilizzato sia in laboratorio che in loco.
|
Peso
Freq
|
<100g |
<250g |
<500g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Gamma di frequenza e precisione: da 1 a 1280 Hz +0,01%

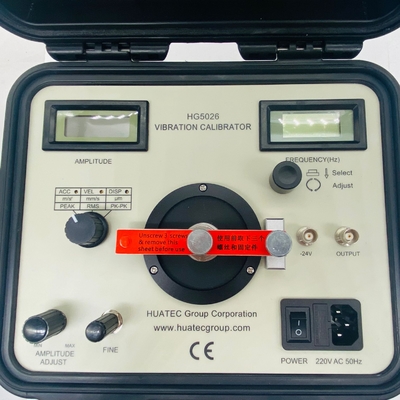

Descrizione del pannello
1 Display dell'ampiezza delle vibrazioni
Visualizzazione dell'ampiezza della vibrazione
2 Potenziometro di calibrazione Progettato per calibrare questo calibratore confrontando la lettura di un misuratore di vibrazioni accurato e il display di questo dispositivo. Posizionare l'interruttore di selezione della funzione su ACC, quindi utilizzare un cacciavite per regolare il display in modo che sia uguale a quello del misuratore di vibrazioni accurato. Quindi regolare VEL e DISP allo stesso modo.
3 Interruttore di selezione dei parametri Seleziona il parametro di visualizzazione del calibratore
4 Regolazione dell'ampiezza delle vibrazioni
5 Regolazione lenta dell'ampiezza delle vibrazioni
6 La testa di vibrazione per fissare un trasduttore da calibrare
7 Il foro filettato per fissare il supporto della sonda di prossimità
Per la calibrazione della sonda di prossimità.
8 Interruttore di alimentazione
9 Presa per cavo di alimentazione CA da 220 V
10. Presa per l'uscita delle vibrazioni
Per il monitoraggio della forma d'onda/distorsione della vibrazione
11 Presa di uscita della tensione –24 V
Fornitura di alimentazione – 24Vdc per la calibrazione della sonda di prossimità.
12 Regolazione della frequenza
Premere per selezionare la posizione digitale, ruotare per cambiare il valore
13 Display della frequenza di vibrazione
