Acciaio di stagno sul rame strato galvanizzato Multifunzione spessore di rivestimento

Misuratore di spessore del rivestimento multifunzione con placcatura di stagno su strato galvanizzato in rame

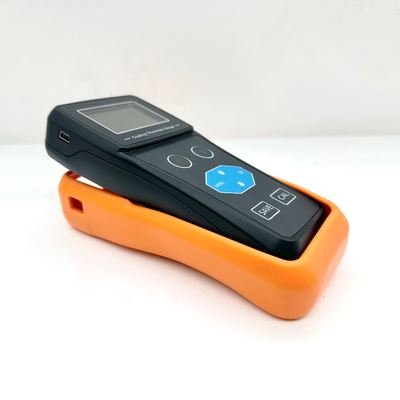

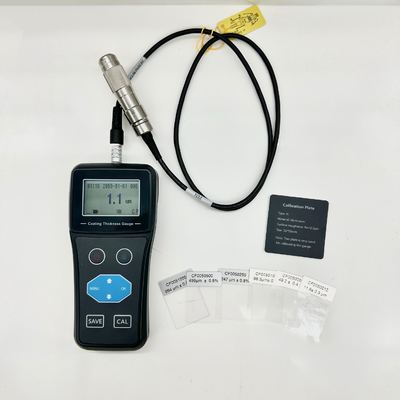

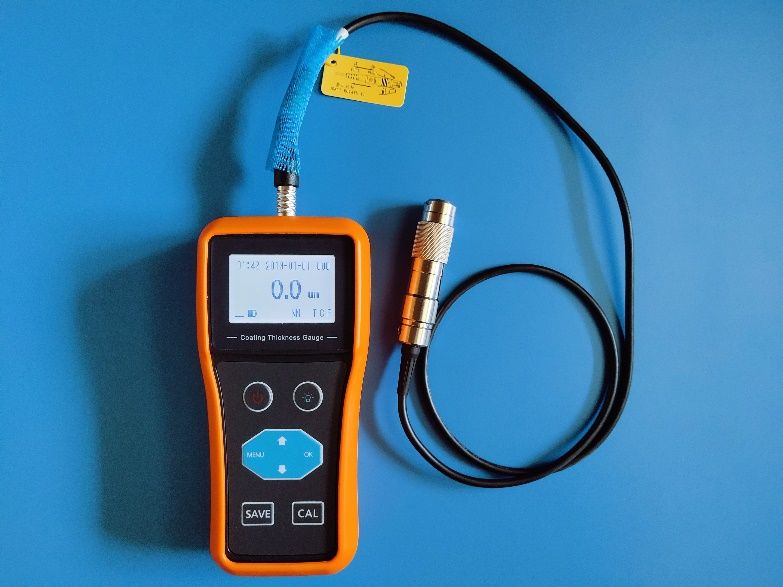

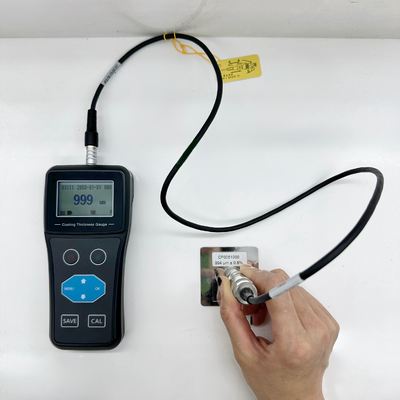

TG-6105 è un misuratore di spessore del rivestimento portatile a correnti parassite e magnetico. Può misurare in modo rapido, senza danni e con precisione lo spessore del rivestimento magnetico (come zinco, alluminio, cromo, rame, gomma, vernice, ecc.) su substrati metallici magnetici (come acciaio, ferro, leghe e acciaio magnetico duro, ecc.) e lo spessore dello strato conduttivo (come gomma, vernice, plastica, film di ossidazione anodica, ecc.) su substrati metallici non magnetici (come rame, alluminio, zinco, stagno, ecc.)

NM: Tipo di sonda, T: Placcatura di stagno su rame, C: Compensazione della temperatura in tempo reale, P: singolo

Applicazione:

Può essere utilizzato in laboratorio, può anche essere utilizzato in cantiere, è ampiamente utilizzato nella produzione, nell'industria della lavorazione dei metalli, nell'industria chimica, nell'ispezione delle merci e in altri settori di collaudo, è lo strumento necessario per la protezione dei materiali professionali.

Standard:

• GB/T 4956 -- 2003 Misurazione dello spessore del rivestimento di rivestimenti non magnetici su substrati magnetici -- Metodo magnetico
• GB/T 4957 -- 2003 Misurazione dello spessore del rivestimento di rivestimenti non conduttivi su metalli di base non magnetici mediante metodo a correnti parassite
• JJG 818 -- 2018 Strumento di misurazione dello spessore del rivestimento di tipo magnetico e a correnti parassite
• JB/T 8393 -- 1996 Strumento di misurazione dello spessore del rivestimento di tipo magnetico e a correnti parassite
• GB/T 15675-2008 Lamiera e nastro di acciaio zincato elettroliticamente continuo, rivestito in lega zinco-nichel
• GB/T 2518-2008 Lamiera e nastro di acciaio zincato a caldo continuo

Caratteristiche:

• adotta un chip di campionamento ad alta precisione e un modello di calibrazione speciale, con tecnologia avanzata di compensazione della temperatura in tempo reale, può ottenere una misurazione accurata a gamma completa e può misurare con precisione lo spessore della placcatura ultra-sottile e dello strato di ossido inferiore a 20um
• può essere misurato contemporaneamente lo spessore dello strato zincato e il peso unitario (versione grammi)
• supporta una varietà di specifiche della sonda, la sonda può essere riabbinata allo strumento principale dopo l'usura, prolungando efficacemente la durata della sonda
• ha misurazioni a punto singolo ad alta precisione, misurazioni di scansione, misurazioni del peso unitario (versione grammi TG-6105P), misurazioni differenziali, misurazioni medie e altre modalità di misurazione
• ha funzioni di calibrazione a zero, calibrazione a un punto, calibrazione a due punti e calibrazione di base, può correggere automaticamente l'errore di sistema
• ha la funzione di memorizzazione dei dati e può essere raggruppato ai dati salvati per l'analisi statistica
• può impostare i limiti superiore e inferiore del valore di spessore, oltre l'intervallo di allarme automatico
• con funzione di richiesta dello stato di accoppiamento, comprensione intuitiva dello stato di misurazione
• visualizza informazioni ricche, tra cui valore di spessore, stato di accoppiamento, informazioni sulla quantità elettrica, tempo di prova, stato di memorizzazione, ecc.
• Modulo Bluetooth integrato (versione Bluetooth opzionale) e interfaccia Mini-USB, stampante Bluetooth opzionale e può comunicare con PC o dispositivi terminali intelligenti per la trasmissione dati cablata e wireless
• supporta la misurazione online in tempo reale, il controllo delle istruzioni (versione istruzioni), il software host può essere aggiornato
• può essere dotato di interfaccia di comunicazione RS232, RS485, opzionale per il modello online
• può essere personalizzato il modulo di misurazione dello spessore e il sensore di misurazione dello spessore

Parametri tecnici:

Guida alle sonde della serie TG-6105

Tipo di sonda		Sonda F (Induzione magnetica)						Sonda N(correnti parassite)
Utilizzo		Rivestimento non magnetico su substrato metallico magnetico						Rivestimento non conduttivo su substrato metallico non magnetico
Tipo di sonda		FM	FL	FX	FT	FS	FH	NM	NL
Campo di misura (μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Precisione di misurazione (μm)	Calibrazione di base	±(0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	±(0,5+1% H)	±(1+2% H)	±(0,5+1% H)	±(1+2% H)
	Calibrazione a zero	±(1+2% H)	±(1+3% H)	±(2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Min. Raggio di curvatura		convesso 1,5 mm	convesso 1,5 mm	convesso 10 mm	convesso 1,5 mm	convesso 1 mm	convesso 1,5 mm	convesso 3 mm	convesso 6 mm
Min. Raggio di area		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Spessore critico della piastra		0,5 mm	0,5 mm	2 mm	0,5 mm	0,2 mm	0,5 mm	0,3 mm	1 mm
Temperatura (°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Direzione di misurazione
Ambito di applicazione comune		Sonda standard   Strato di vernice di rivestimento convenzionale, ecc.	Strato di vernice della sonda più spesso, rivestimento a spruzzo, ecc.	Strato anticorrosione della sonda ultra-spessa,   Strato di protezione antincendio, ecc.	L'area stretta all'interno del tubo con sonda ad angolo retto	Sonda piccola, piccolo pezzo, elemento di fissaggio, ecc.	La sonda ad alta temperatura può resistere ad alte temperature di 300℃	Strato di ossido della sonda standard, rivestimento a spruzzo,   Stagno placcato in rame, cromo placcato	Rivestimento della sonda più spesso, rivestimento di vernice, ecc.

Guida ai modelli della serie TG-6105

Nota: porta di comunicazione RS232/485 e altre opzionali per il modello online
