Sistema di ispezione strisciante con imaging digitale a raggi X

Sistema di ispezione di scansione per immagini digitali a raggi X

1.0 Produttore di attrezzature: HUATEC Group Corporation

2.0 Nome dell'apparecchiatura: Sistema di ispezione digitale di immagini a raggi X HXPC-DR02

3.0 Modello di specifiche:HXPC-DR02

4.0 Metodo di trasmissione dell'immagine: trasmissione wireless

5.0 Diametro del tubo applicabile: φ510 - φ1219 mm (la selezione del binario può essere effettuata in base alle esigenze dell'utente)

6.0 Specifiche dei principali componenti Configurazione dell'apparecchiatura

6.1 Dispositivo di acquisizione delle immagini:

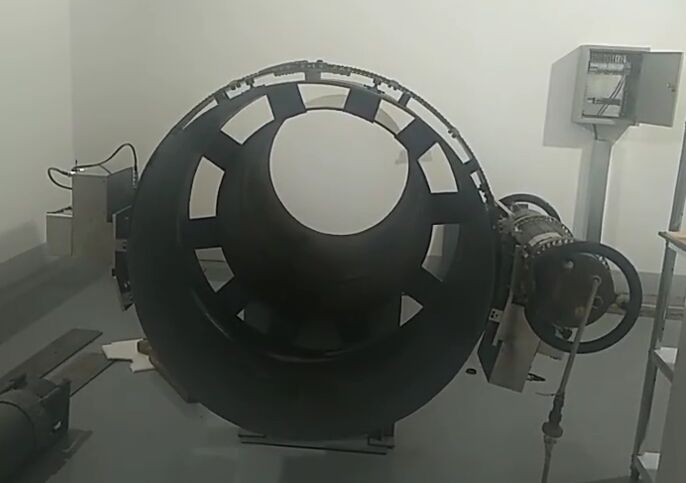

Veicolo di trascinamento a parete esterna di condotte (carriera di acquisizione delle immagini)

Marchio: HUATEC

Modello: HXPC-PC100

• Beidou Navigation Positioning;
• 5G sistema di comunicazione wireless a doppia banda, distanza di controllo: 100 metri (area aperta);HXPC- PC100
• Velocità di marcia:≥ 100 mm/s;
• La modalità di camminata adotta il tipo di pista, garantendo il posizionamento verticale rispetto alla cucitura della saldatura: ± 1 mm, precisione di posizionamento nella direzione di camminata: ± 1 mm;
• Dopo la configurazione in base alle esigenze dell'utente, può soddisfare i requisiti di radiografia centrale e di rilevamento DR a doppia parete a singola immagine pertubi di lunghezza variabile da φ510 a φ1219 mm;
• Un meccanismo di fissaggio rapido è installato per una comodità di installazione e smontaggio;
• è fornito un sistema di protezione con sensore fotoelettrico (per rilevare collisioni, perdita di segnale, danni al motore o al conducente);
• alimentatore integrato a batteria al litio a bassa temperatura da 36 V (compatibile con il caricabatterie), facile da sostituire e in grado di funzionare normalmente a -40 °C;
• Orario di lavoro: più di 8 ore;
• monitoraggio del livello della batteria, il sistema di perdita di segnale si blocca automaticamente;
• Consumo di energia: ≤ 150 W;
• Due motori fanno funzionare senza intoppi.
•

6.2 Arricciatore a parete esterna (con apparecchiatura a raggi X)

Marca dell'attrezzatura: HUATEC

Modello: HXPC-PC110

• Velocità di marcia: ≥ 100 mm/s
• "Fabbricazione in cui il prodotto non è in grado di essere utilizzato per la fabbricazione di dispositivi di controllo della qualità.
• La modalità di camminata adotta un sistema di binari, che garantisce il posizionamento verticale rispetto alla cucitura della saldatura: ±1 mm e la precisione di posizionamento nella direzione di camminata: ±1 mm;
• Può soddisfare i requisiti di rilevamento di immagine singola a doppia parete - in grado di supportare un rilevatore di difetti a raggi X direzionale ad alta frequenza da 300kv;
• Un meccanismo di fissaggio rapido è installato per una comodità di installazione e smontaggio;
• I doppi motori guidano il funzionamento senza intoppi;
• è fornito un sistema di protezione con sensore fotoelettrico (per rilevare la prevenzione delle collisioni, la perdita di segnale, il danno al motore o al conducente);
• Orario di lavoro: più di 8 ore;
• Consumo di energia: ≤ 150 W;

* Si sincronizza con il veicolo di arrampicata a parete esterna (tabella di acquisizione delle immagini) per completare il lavoro di ispezione radiografica DR a doppia parete a singola immagine.

6.3 Detettore a pannello piatto Marca: HUATEC

Modello: HUATEC 750i

• Sensore: silicio amorfo;
• Scintillatore: CSI (sulfuro di cadmio direttamente coltivato);
• dimensione dei pixel: 120 μm;
• Area di ripresa: 244 mm × 307 mm;
• Matrice di pixel: 1280 × 1024 (2 × 2);
• Conversione A/D: 16 bit;
• Framerate: 1,7 fps (1×1);
• Intervallo di energia: da 40 a 320 kV;
• Tolleranza all'irradiazione: ≥ 1 MRad;
• Controllo dell'esposizione: azionamento interno/azionamento esterno;
• Interfaccia di comunicazione: Gigabit Ethernet;
• Intervallo di temperatura di funzionamento: 0°C - 40°C;
• Intervallo di umidità di funzionamento (non condensante): 10% - 90% RH;
• Intervallo di temperatura di conservazione: -20°C - 55°C;
• Dimensioni del modulo: 344 × 286 × 20;
• Peso: 8 kg;
• Fornitura di corrente di ingresso: 100-240 V 50/60 Hz CA;
• Applicazione: ispezione di saldatura, ispezione di fusione.

6.4 Router centrale

Modello: ASUS XD4

• Protocollo wireless: Wi-Fi 6;
• modalità di trasmissione WIFI principale: trasmissione distribuita;
• Funzioni supportate: comunicazione IPv6, mesh;
• Velocità senza fili: 1800M;
• bande di frequenza: 2,4 GHz, 5,8 GHz Wi-Fi a doppia banda;
• Porta di uscita LAN: porta Gigabit Ethernet;
• Porta di ingresso WAN: porta Ethernet Gigabit;
• Modulo GPS: acquisizione del segnale GPS - Beidou, GPS, GLONASS, Galileo;

7.0 Software di elaborazione

Marchio del software: HUATEC

Versione software: Ver 20.21.10.16

L'operatore seleziona il diametro del tubo, lo spessore della parete, il numero di saldature, la flange, la compensazione, il metodo radiografico, la direzione di movimento dell'apparecchiatura, l'area effettiva,e coordinate di Beidou (come Tokyo), latitudine nord) basati sui parametri preimpostati della condotta ispezionata nel database software.

I parametri pertinenti sono selezionabili (una volta selezionati, verranno stampati sull'immagine e non possono essere modificati).Il sistema calcola automaticamente il numero di fotogrammi necessari per rilevare l'intera cucitura di saldatura di questo tubo in base ai parametri prestabiliti e li memorizzaIl software ha una funzione di intervento per gli esseri umani, che consente di regolare il tempo di esposizione, il numero di fotogrammi, ecc., e il numero di fotogrammi può essere regolato in base alle impostazioni dei parametri.

• Posizionamento accurato di Beidou (compatibile con GPS, GLONASS e Galileo), stampa dei parametri di coordinate (Tokyo, latitudine nord) sull'immagine;

• Calcolare automaticamente il numero di campioni in base alla dimensione del diametro del tubo di ingresso, lasciando un margine di sovrappeso sufficiente ed evitando omissioni;
• trasmettere in modalità wireless le immagini raccolte alla "stazione di lavoro" in loco per la loro conservazione;
• Prima dell'ispezione l'operatore può preimpostare la larghezza della finestra e la posizione della finestra per rendere coerenti la luminosità e il contrasto delle immagini raccolte,e può procedere direttamente alla valutazione dopo il completamento della raccolta;
• Ha il capovolgimento di immagini positive e negative, il capovolgimento e la rotazione dell'immagine, l'ingrandimento dell'immagine, il miglioramento del bordo della differenza dell'immagine, l'ingrandimento locale/il ripristino dell'immagine originale,annotate di testo e numeri, la marcatura di immagine;
• Dispone di una misurazione del segmento della virgola;
• Dispone di una funzione di misurazione dei difetti (misurazione geometrica di punti, linee, angoli, ecc.) e di marcatura dei difetti;
• Dispone di una funzione di misurazione e calcolo automatico (risoluzione spaziale) per misuratore di qualità dell'immagine a doppio filamento MFT;
• Dispone di una funzione di visualizzazione in tempo reale del valore grigio, di calcolo automatico e di visualizzazione del valore medio;
• b. un'unità di controllo di velocità superiore a 100 km/h;
• con una capacità di accensione superiore a 1 m;
• L'immagine è in formato DICONDE e può essere convertita in altri formati comuni come JPG, ecc., e supporta più formati di archiviazione delle immagini come JPG, BMP, GIF, PNG, ecc.;
• E' dotato di router di relè.

8.0 Stazione di lavoro

Parametri tecnici della postazione di lavoro per l'acquisizione e l'analisi delle immagini: modello di apparecchiatura: HP Z99

Marca dell'attrezzatura: HP

• Sistema operativo ufficiale Windows 10 Stazione di lavoro portatile
• Dimensione dello schermo: 15,0 pollici;
• processore Intel Core i7-11800H di undicesima generazione (8 core, 16 thread), frequenza base 2,3 GHz;
• RAM: da 16 a 32 GB (DDR4 2666MHZ);
• Disco rigido SATA: 1 TB (M.2 interfaccia quantità 1);
• scheda grafica: scheda grafica dedicata 4G GDDR5 128 bit;
• Dimensioni del prodotto: lunghezza 359 mm; larghezza 236 mm; altezza 23 mm
• Peso: 2,3 kg;
• Porte: interfaccia audio, interfaccia HDMI, interfaccia USB3.0.
• durata teorica della batteria: da 2 a 5 ore, il tempo specifico dipende dall'ambiente di utilizzo;
• Capacità della batteria: 52,5Wh;
• Numero di celle della batteria: 3 batterie agli ioni di litio;
• rete locale: 10/100/1000Mbps;
• rete wireless: supporta il protocollo wireless Wi-Fi6;
• Progettazione del telaio sigillato: livello di protezione certificato P65, in grado di impedire l'ingresso di sabbia, polvere e liquidi;

9.0 Fonte di radiazione

dotati di un'interfaccia per l'installazione di apparecchiature di rilevamento difetti a raggi X ad alta frequenza (o di una macchina di rilevamento difetti a raggi gamma personalizzabile),possono essere configurate diverse fonti di radiazione in base alle esigenze;.

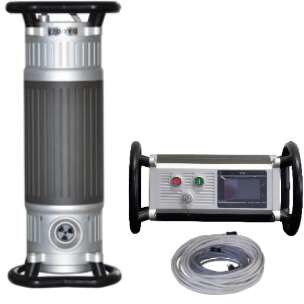

9.1 Nome dell'apparecchiatura: macchina portatile per l'ispezione a raggi X ad alta frequenza a tensione costante e sistema di controllo

Modello: XXG-H300GP

• temperatura ambiente di funzionamento: -20°C a 50°C;
• Humidità ambientale di funzionamento: ≤ 85%;
• Intervallo di tensione di ingresso: da AC190v a AC265v
• gamma di frequenza della tensione di ingresso: da 50 Hz a 60 Hz;
• Display: schermo LCD touch con visualizzazione dei menu in cinese;
• tubi a raggi X: tubi metallici di ceramica;
• Metodo di alimentazione del tubo a raggi X: tensione costante;
• gamma di regolazione della tensione del tubo a raggi X: da 120 a 300 kV;
• Passo di regolazione della tensione: 1kv/passaggio;
• Corrente del tubo a raggi X: 0,5 - 3,0 mA;
• Passo di regolazione della corrente: 0,1 mA/passo;
• impostazione del tempo massimo di esposizione: da 0,1 a 60 minuti (precise to 0,1min);
• Potenza massima del tubo a raggi X: 900 W;
• Frequenza di lavoro: 100 kHz;
• Dimensione del fuoco: 3,0 mm (secondo la norma EN12543);
• spessore di penetrazione: 70 mm (lunghezza focale 600 mm, tempo di esposizione di 20 minuti, densità 2.0D);
• angolo di radiazione: 40°×40°;
• filtro aggiuntivo: equivalente in alluminio da 4 mm;
• Dimensioni della testa del tubo: Φ246×734 (compreso l'anello terminale);
• Peso della testa del tubo: 22 kg;
• Cavo di connessione: 25 m;
• Cavo di alimentazione: 10 m;
• dimensioni del regolatore: φ264×458 (compreso l'anello termico);
• Peso del regolatore: 9,6 kg;
• Macchina ad alta frequenza XXG-H300GP
• Metodo di raffreddamento mediante anodo: raffreddamento forzato ad aria.

10.0 Raggi X ad alta frequenza

Modello: HXPC-100A1

Principali caratteristiche delle prestazioni

• a. apparecchiature per la trasmissione di energia elettrica a alta frequenza;
• Amico dell'ambiente, risparmio energetico e elevata efficienza;
• potenza di uscita costante;
• esposizione continua senza bisogno di riposo 1:1;
• Immagini chiare, alta sensibilità;
• Controllo di funzionamento semplice, facile da imparare e usare;
• Può essere utilizzato in combinazione con DR per la corrispondenza;
• Può essere utilizzato solo per controlli di imaging basati su pellicola;
• Sistema di comando e controllo magnetico;
• posizionamento preciso;
• Ampia gamma di diametri dei tubi di rilevamento;
• Funzioni di protezione complete;
• con trazione integrale;
• dimensioni compatte e peso leggero;

Principali indicatori tecnici

• Intervallo di diametro del tubo applicabile: φ710~φ1219 (mm);
• velocità di rampa: 16-18 m/min;
• Capacità di pendenza ripida: ¥40;
• Temperatura dell'ambiente di funzionamento: -40°C~70°C;
• L'umidità dell'ambiente di funzionamento: 90%;
• Temperatura di protezione: 80°C;
• Temperatura di funzionamento: -25~70°C;
• Batteria: DC110v / 40Ah (batteria al litio);
• Motore: 550W (continuo);
• Modello: HXPC-100A1
• Distanza di galleggiamento: 8 km (distanza andata e ritorno);
• Modalità di guida: guida 2 predefinita, guida 4 forzata;
• generatore a raggi X: φ295×770 (mm);
• Peso: 32 kg;
• Potenza massima: 900w;
• intervallo di regolazione Kv: 50~300kv ±1kv;
• gamma di regolazione di mA: 0,5 ~ 3 mA;
• angolo di radiazione: 40°×360°;
• Focalizzazione: 1 × 3,0 (mm);
• Per il tipo di apparecchiatura utilizzato:
• Capacità di carico sostenuto: 100% a temperatura ambiente di 20°C;
• Dimensioni del corpo del crawler: 1,2 m × 0,38 m × 0,19 m;
• Peso: 100 kg (carrozzeria 80 kg + batteria 20 kg);
• Tempo di esposizione: 1 ~ 300 secondi (regolabile in continuo), con precisione di 1 secondo;
• ritardo prima dell'esposizione: 24 secondi;
• Dimensioni del localizzatore magnetico: 255×113×155 (mm);
• "Termine" superiore a 30 minuti per la "connessione" di un veicolo a motore a motore;
• Peso del localizzatore magnetico: 2,8 kg;
• Errore di posizionamento: superiore a ± 5 mm.

11.0 Ferrovia guida:

Specifica: φ510 - φ1219 mm.

Configurazione standard: 1 pezzo.

12.0 Elenco delle configurazioni delle apparecchiature:

13.0 Istruzioni per le configurazioni correlate

Opzione 1: radiografia a doppia parete -- XR (equipaggiata con una macchina direzionale ad alta frequenza a raggi X) + DR (equipaggiata con un rivelatore a pannello piatto) + postazione di lavoro;

Opzione 2: radiografia centrale - apparecchio di scarico per tubi a raggi X ad alta frequenza + DR (equipaggiato con rilevatore a pannello piatto) + postazione di lavoro;

Opzione 3: radiografia a braccio singolo - rilevatore di difetti direzionali ad alta frequenza a raggi X + rilevatore a pannello piatto + postazione di lavoro;

14.0 Software e anteprima delle immagini fotografiche
