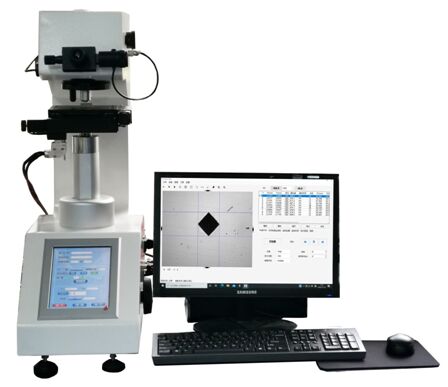

Testatore di durezza automatico Micro-Vickers
HVS-1MDT-axis Automatic Microscopic Vickers Hardness Tester è composto da due parti:
- HV-1MDT, tester di micro-durezza con touch screen a torre rotante automatica
- HVS - Sistema automatico di misurazione e controllo della durezza AXY Vickers
I. misuratore di microdisponibilità a schermo sensoriale con torre rotante automatica HV-1MDT
Introduzione del prodotto
Il tester digitale di micro durezza automatico della torretta HV-1MDT adotta un meccanismo di sollevamento del binario a guida trasversale ottico, il valore della forza è accurato, l'immagine è chiara, è un tester di micro durezza ideale di fascia alta.
Le caratteristiche principali
1. interfaccia touch screen da 8 pollici, facile da usare;
2Durante la prova, la testa di pressione e la lente oggettiva si alternano automaticamente e il posizionamento automatico del punto di prova è accurato;
3. Il meccanismo di sollevamento con rotaia ottica a guida trasversale è adottato per garantire la precisione della guida;
4. sorgente luminosa a LED, lunga durata, non è necessario sostituire la lampadina;
5. può essere dotato di una telecamera integrata, l'immagine è più chiara.
6 può essere calibrato secondo la scala standard di durezza del blocco o della lunghezza, secondo il valore di durezza alta, media e bassa automaticamente per la correzione della durezza,il valore di durezza è più preciso.
7. Tutti i parametri e i risultati dei test sono memorizzati su un disco flash USB in formato Excel, che è conveniente per l'elaborazione dei dati e l'uscita del rapporto di prova;
8. vari valori di durezza vengono convertiti tra loro;
9. I parametri di impostazione dei test sono protetti da password;
10. sono disponibili almeno 3 lingue, come il cinese e l'inglese;
11. Con l'interfaccia RS-232, può essere collegato al computer (opzionale);
12Forza massima di prova opzionale 2 kg.
Parametri tecnici
| Modello |
HV-1MDT |
| Forza di prova |
10gf (0.098N), 25gf (0.245N), 50gf (0.49N), 100gf (0.98N), 200gf (1.96N), 300gf (2.94N), 500gf (4.9N), 1kgf (9.8N) |
| Conforme alla norma |
GB/T4340.2,ASTM E92 |
| Risoluzione di misura |
00,01 μm |
| Fonte di visualizzazione dati |
Display touch da 8"visualizzazione di lettura, può memorizzare 20 tipi di risultati di prova, dotato di disco in U, opzionale stampante integrata e interfaccia RS-232. |
| Linea di conversione |
Rockwell, Brinell |
| Intervallo di prova di durezza |
8 ~ 2900HV |
| Metodo di applicazione della forza di prova |
Automatico (carico, tenuta, scarico) |
| Ingrandimento |
400X ((test),100X ((test e osservazione) |
| Tempo di tenuta del carico della forza di prova |
1-99s |
| Altezza massima ammissibile del campione |
100 mm |
| Distanza tra testa e parete |
130 mm |
| banco di prova X-Y |
Dimensione: 100*100 mm Movimento massimo: 25*25 mm |
| Dimensione |
540*260*650 mm |
| Peso |
Circa 50 kg. |
| Potenza |
AC220V+5%, 50-60 Hz |
II. HVS - Sistema automatico di misurazione e controllo della durezza AXY Vickers
HVS- AXY Vickers Hardness Measurement and Control System è un sistema di misurazione e controllo automatico computerizzato sviluppato indipendentemente dalla società.È collegato senza soluzione di continuità con vari tipi di Vickers Durezza Tester (compresi micro-Vickers), formando una perfetta serie di sistemi automatici di misurazione della durezza.
La misurazione automatica della durezza è utilizzata principalmente per misurare la durezza di Vickers di vari metalli e di alcuni materiali non metallici.Può misurare la durezza di tutti i tipi di parti metalliche e parti dopo il trattamento termicoAllo stesso tempo, esso è adatto per la determinazione della profondità dello strato di indurimento effettivo, dello strato di rivestimento e della posizione influenzata dal calore delle parti di saldatura.Può anche essere utilizzato per osservare la struttura metallografica interna di vari pezzi metallici e per raccogliere dati, visualizzare e stampare immagini.
Il sistema è particolarmente adatto per misurare la durezza superficiale del pezzo trattato termicamente, la curva di distribuzione del gradiente di durezza e la profondità dello strato di indurimento effettivo.
Parametri tecnici
1La fotocamera ha una risoluzione di 5 megapixel e l'immagine è chiara.
2. computer, sistema operativo: Windows 10
3Piattaforma di carico X-Y automatica ad alta precisione
| Motore di trasmissione |
Motore passo a passo |
| Controllo del conducente |
La velocità di movimento nell'asse X-Y può essere modificata in modo flessibile tramite software. |
| Dimensione |
110 × 110 mm |
| Distanza massima di movimento |
50 × 50 mm nella direzione dell'asse X-Y |
| Distanza minima di movimento |
1 mm |
| Velocità di movimento |
1-10 mm/sec, regolabile |
| Accuratezza della ripetizione dello spostamento |
1um-3um all'interno |
| Impostazione della modalità di movimento della piattaforma |
Puoi fare clic su qualsiasi punto dell'interfaccia, selezionare automaticamente il punto, puoi impostare la posizione di partenza della linea retta e la posizione del movimento casuale,attraverso il mouse cliccare sullo stadio portante piattaforma di spostamento automatico X-Y per 8 direzioni di controllo del movimento arbitrario, la velocità può essere regolato, può essere automaticamente ripristinato, può essere arbitrariamente ripristinato coordinate zero |
4. Software di misura e controllo
