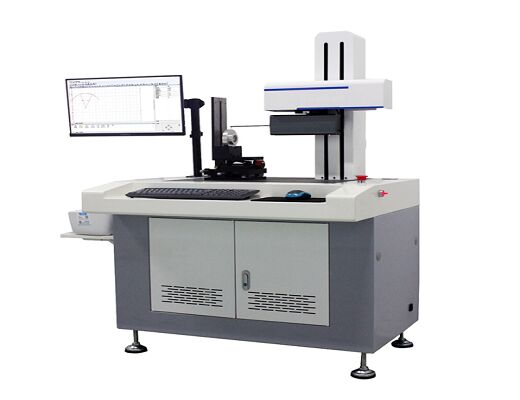

Macchina di prova della rugosità superficiale 500W Profilometro grafico di contorno integrato

Macchina di prova della rugosità superficiale 500W Profilometro grafico di contorno integrato

1.Nome del prodotto:Macchina integrata per il profilatore di rugosità superficiale

2.Modello di prodotto: SRT-7150

4.Vantaggi chiave
Dedicato alla misurazione di precisione da decenni!
Attraverso la certificazione del sistema di gestione della qualità ISO9001, la certificazione del sistema di gestione della conoscenza;
la certificazione nazionale delle imprese di proprietà intellettuale;
Attraverso l'esportazione della certificazione CE UE;
Diversificazione dei prodotti: supporto alla personalizzazione dei clienti;

5Descrizione dello strumento e gamma di misura:

La SRT-7150 è un'apparecchiatura di misura integrata per la misurazione della rugosità superficiale e del contorno.
La rugosità superficiale e il profilo dei vari pezzi di lavoro sono misurati e analizzati utilizzando un sistema di misurazione a griglia di alta precisione, una rotaia guida di rettifica di alta precisione,motore lineare senza contatto ad alte prestazioni, modulo di misura della rugosità ad alte prestazioni, tecnologia di sistema di controllo informatico ad alte prestazioni e software multifunzionale perfetto.
Il dispositivo è in grado di misurare vari parametri di varie parti meccaniche, come i parametri del profilo di linea e sezione trasversale, i parametri di ondulazione superficiale, i parametri di rugosità e così via.
Può misurare la rettitudine, l'inclinazione, l'elaborazione dell'angolo, l'elaborazione del cerchio (distanza dalla linea retta alla linea tangente, distanza dal centro del cerchio al centro del cerchio, raggio di arco,distanza dal punto di intersezione al centro del cerchio, distanza dal centro del cerchio alla linea retta ), elaborazione di linee punti (distanza dal punto di intersezione alla linea retta, distanza dal punto di intersezione al centro del cerchio,punto di intersezione di due linee rette, distanza dal punto di intersezione al punto di intersezione ), curva logaritmica, larghezza del solco, profondità del solco, distanza del bordo del solco, distanza dal centro del solco, inclinazione, distanza orizzontale,Distanza verticale e altri parametri di forma di varie parti.
È adatto all'industria dei cuscinetti, alla lavorazione meccanica, all'automobile, alla motocicletta, all'hardware di precisione, agli strumenti di precisione, agli stampi, agli strumenti, ai componenti ottici e ad altre industrie.

6.Casi di applicazione:

Fresco di precisione

(1) Alta precisione, elevata stabilità, elevata ripetibilità, lunga durata;

1) Sono selezionati il sistema di misurazione della griglia di alta precisione e il sistema di misurazione dell'induttanza di alta precisione, e la precisione di misurazione è molto elevata.
2) Ricerca e sviluppo indipendenti di un sistema di guida ferroviaria ad alta precisione per la rettifica, la resistenza all'usura del materiale di guida è buona, garantisce un funzionamento stabile e affidabile del sistema;
3) Il sistema di azionamento lineare del motore ad alte prestazioni garantisce un'elevata stabilità di misurazione e una buona ripetibilità.
4) La tavola di misura può regolare la direzione Y, la direzione orizzontale, la direzione del settore orizzontale e vari angoli e può regolare vari angoli,che è molto conveniente per le esigenze di misurazione dell'utente.

(2) Sistema informatico intelligente:
L'interfaccia di funzionamento dello strumento è amichevole, l'operatore può facilmente padroneggiare l'operazione dello strumento e l'uso è molto semplice.

1) L'esperienza di progettazione pratica del software di misura accumulata dall'azienda per molti anni fornisce ai clienti un'esperienza di funzionamento semplice, pratica e veloce;
2) Potente elaborazione automatica dei dati, stampa dei rapporti in vari formati, visualizzazione automatica, stampa, memorizzazione, consultazione dei record di misurazione;i dati possono essere archiviati o stampati centralmente senza occupare il tempo di verifica.
3) La gamma di misura è ampia, che può soddisfare la funzione di misura speciale di quasi tutti i tipi di misurazione del contorno del pezzo di lavoro, inclusi la vite speciale del pezzo di lavoro, cuscinetto, filo ecc.
4) La sezione misurata può essere selezionata automaticamente e manualmente per la valutazione e la funzione del software può essere personalizzata in base alle esigenze del cliente;
5) Utilizzando un computer di grande capacità di archiviazione di database, è possibile registrare tutti i risultati della verifica.

8- Requisiti ambientali per l'impiego:

1) Richiesta di potenza: circa 500 W
2) Potenza CA: 220V ± 10%, 50 Hz
3)Requisiti ambientali: temperatura - 10 ~ 30 °C;
4)Umidità relativa: < 85%
5)Non vi è alcuna fonte di vibrazione evidente nel sito di installazione
6)Individuale filo di terra
7)Non deve esserci polvere, vibrazioni, rumore, flusso d'aria, gas corrosivi e forte campo magnetico intorno alla stanza che possano influenzare la misurazione.0 μm/s

9.Parametri tecnici:

Nota: i parametri tecnici di cui sopra possono essere regolati in base alle esigenze reali degli utenti.
