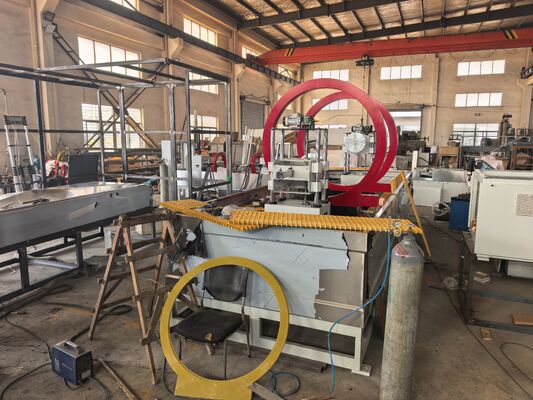

Rilevatore di difetti di particelle magnetiche fluorescenti AC 15000A Due bobine magnetizzate

Detettore di difetti di particelle fluorescenti magnetiche AC 15000A Due bobine magnetizzate

 I. Principio di funzionamento

L'ispezione delle particelle magnetiche utilizza l'interazione tra il campo magnetico di perdita nel punto di difetto del pezzo di lavoro e le particelle magnetiche.Essa sfrutta la differenza di permeabilità magnetica tra difetti superficiali e quasi superficiali (come le crepe)In particolare, il processo di raffreddamento delle scorie, le inclusioni di scorie, le strisce di capelli, ecc.) dei prodotti in acciaio e la permeabilità magnetica dell'acciaio.il campo magnetico delle parti discontinuate di questi materiali verrà distorto, con conseguente perdita parziale di flusso magnetico e generazione di un campo magnetico di perdita.Sfruttando la caratteristica che il campo magnetico di perdita nel sito di difetto può assorbire le particelle magneticheQuesto attira la polvere magnetica per formare un accumulo di polvere magnetica nel sito del difetto - tracce magnetiche.

II. Norme di esecuzione

Detettore di difetti di particelle magnetiche: GB/T8290-2011

Condizioni di osservazione per le prove di particelle magnetiche: GB/T 5097-2020/ISO 3059:2012

American Society for Testing and Materials: Metodo di prova delle particelle magnetiche ASTM E1444-01

Eu, norma internazionale: DIN EN ISO 9934-2-2003

III. Parametri tecnici

V. Processo di ispezione

Parte 1): sollevamento e carico - fissaggio degli elettrodi - spruzzo della sospensione magnetica - magnetizzazione - osservazione - rotazione del pezzo di 90°, seconda ispezione - demagnetizzazione - scarico

Parte 2: sollevamento e carico - fissaggio degli elettrodi - spruzzo di sospensione magnetica - magnetizzazione - osservazione - demagnetizzazione - scarico
