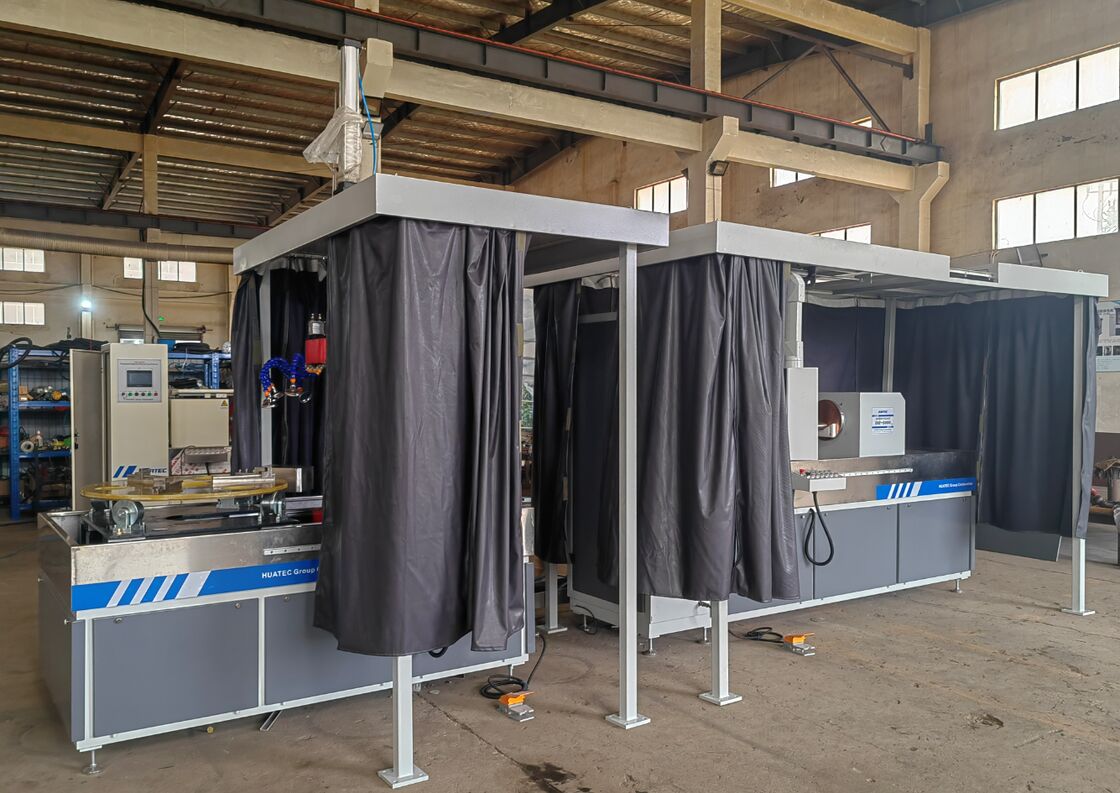

Macchina di rilevamento difetti di particelle fluorescenti magnetiche Magnetizzazione circonferenziale / Magnetizzazione longitudinale / Magnetizzazione composita

Macchina per il rilevamento dei difetti delle particelle magnetiche fluorescenti Magnetizzazione circonferenziale/Magnetizzazione longitudinale/Magnetizzazione composita

1. Principio di funzionamento

Il rilevamento delle particelle magnetiche utilizza l'interazione tra il campo di dispersione magnetica e la polvere magnetica nel difetto del pezzo. Sfrutta la differenza tra la permeabilità dei difetti superficiali e quelli vicini alla superficie dei prodotti in ferro e acciaio (come crepe, inclusioni di scorie, linee sottili, ecc.) e la permeabilità del ferro e dell'acciaio. Dopo la magnetizzazione, il campo magnetico nel punto discontinuo di questi materiali sarà distorto, formando parte della dispersione del flusso magnetico e determinando un campo di dispersione magnetica. Attraendo così la polvere magnetica per formare l'accumulo di polvere magnetica sul difetto - traccia magnetica, in condizioni di illuminazione adeguate, che mostra la posizione e la forma del difetto

2. Utilizzo

La macchina per il rilevamento di difetti con particelle magnetiche fluorescenti viene utilizzata per rilevare la superficie e la superficie vicina del pezzo ferromagnetico (come: ingranaggio, corona dentata, albero dell'ingranaggio, ecc.) a causa di forgiatura, tempra, rettifica, fatica causata da crepe e inclusioni di scorie e altri difetti fini.

3. Norma di attuazione

1. Rilevatore di difetti di particelle magnetiche:GB/T8290-2011

2. Condizione di osservazione del rilevamento di difetti di particelle magnetiche:GB/T5097-2020/ISO 3059:2012

3. Società americana per i materiali e le prove: metodo di prova delle particelle magnetiche ASTM E1444-01

4. Unione Europea, norma internazionale: DIN EN ISO 9934-2-2003

4. Parametro tecnico

5. Tecnologia di rilevamento

Parti dell'ingranaggio (1): alimentazione - il cilindro spingerà il disco rotante (posizione 1) in posizione (posizione 2) - sospensione magnetica spray - magnetizzazione dell'asta perforante - osservazione della rotazione - smagnetizzazione - cancellazione

Albero del cambio e piccole parti (2): alimentazione - sospensione magnetica a spruzzo - magnetizzazione di bloccaggio - osservazione della rotazione - smagnetizzazione - tranciatura

7. Descrizione del dispositivo

7.1Sistema di controllo elettrico

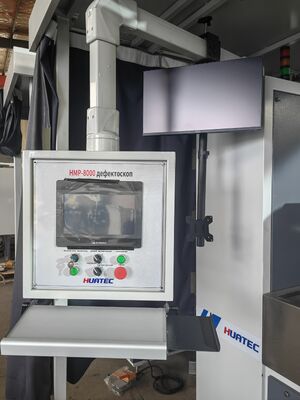

Il sistema di controllo si basa su un controller logico programmabile (PLC), che controlla il funzionamento di due elettrodi e del dispositivo di smagnetizzazione della magnetizzazione. Con il quadro elettrico come corpo principale, contiene vari componenti esecutivi, circuito di attivazione della magnetizzazione, trasformatore principale, ecc.

Immettere la corrente di magnetizzazione e altri parametri tramite il touch screen. Con modulo di ingresso/uscita analogico PLC per ottenere la funzione preimpostata della corrente di magnetizzazione.

Tutti gli indicatori, i pulsanti e le luci di lavoro dell'host di rilevamento difetti adottano una tensione di sicurezza di 24 V.

L'host di rilevamento difetti, lo smagnetizzatore e l'involucro dell'armadio di distribuzione sono collegati a terra in modo affidabile.

7.2Ospite

Macchina principale:fusoliera, serbatoio di raccolta in acciaio inox, magnetizzatore, sistema di spruzzatura.

Fusoliera:La fusoliera è saldata con materiale di alta qualità, resistente e bello. Non è presente alcuna struttura ad angolo acuto evidente all'interno dell'intervallo di altezza dell'operatore attorno alla fusoliera.

Vasca di raccolta in acciaio inox:Realizzato in acciaio inossidabile di alta qualità per la raccolta delle sospensioni magnetiche.

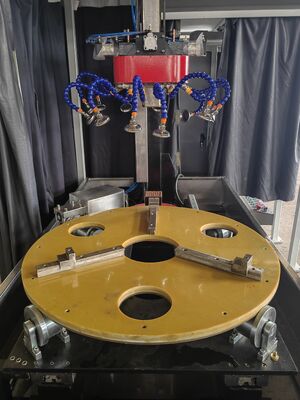

Magnetizzatore:composto da meccanismo di bloccaggio, elettrodo magnetizzante e bobina magnetizzante. L'elettrodo magnetizzante magnetizza il pezzo circonferenzialmente e la bobina magnetizzante lo magnetizza longitudinalmente. La bobina e la piastra dell'elettrodo sono realizzate in rame di alta qualità. Il meccanismo di bloccaggio è azionato da componenti pneumatici e il pezzo viene bloccato tra due elettrodi per formare un circuito magnetizzante circonferenziale.

7.3Sistema di spruzzatura a sospensione magnetica

È composto da serbatoio di raccolta a sospensione magnetica, pompa dell'acqua, tubazione e testa di irrigazione. Il serbatoio di raccolta è responsabile della raccolta, dell'agitazione e del pompaggio della sospensione magnetica di riflusso all'ugello. Il serbatoio di raccolta liquidi è esterno e nella parte inferiore è installata la ruota universale con dispositivo di freno. Il serbatoio di raccolta delle sospensioni magnetiche, la piattaforma di osservazione e il nastro trasportatore smagnetizzante del motore principale sono tutti recuperati nel serbatoio di raccolta dei liquidi per evitare gocciolamenti.

8. Marchio principale e fornitore di parti elettriche

Tutti i componenti e i componenti dell'apparecchiatura sono prodotti importati o di marca nazionale famosa, i prodotti fatti in casa hanno superato il test di qualità.
