Indicatore di campo Magnaflux Pie Strumento di ispezione delle particelle magnetiche

Strumento di ispezione delle particelle magnetiche con indicatore di campo Magnaflux Pie

Panoramica

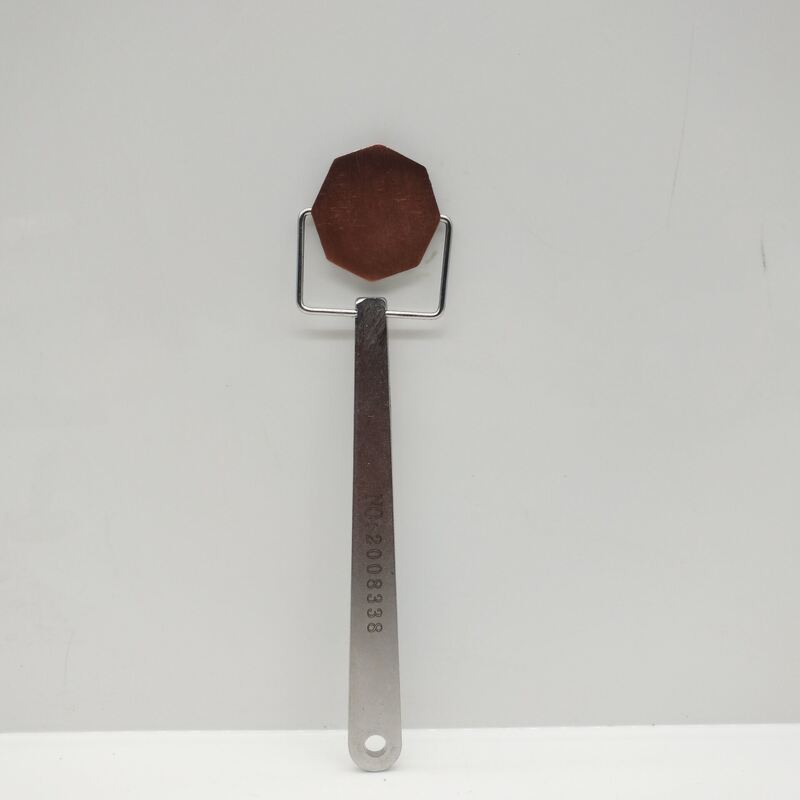

Il Pie Gauge è uno strumento per verificare rapidamente la direzione del flusso magnetico su una superficie. È composto da otto segmenti ferrosi, brasati in un unico pezzo, fornendo uno schema a stella di discontinuità non ferrose. Le otto discontinuità lineari forniscono indicazioni in tutte le direzioni. Solitamente utilizzato con polveri secche per l'ispezione del giogo, il Pie Gauge può essere tenuto a qualsiasi angolazione e genererà indicazioni perpendicolari alla direzione del flusso magnetico. Maniglia non ferrosa con perno.

Istruzioni

Posizionare il misuratore di torta il più piatto possibile sulla superficie di prova con le sezioni di torta visibili rivolte verso il basso. Magnetizzare la superficie e applicare particelle magnetiche. Le indicazioni si formeranno lungo le linee che attraversano la direzione del flusso magnetico. Le indicazioni perpendicolari al flusso magnetico saranno più forti e più ben definite delle indicazioni ad angolo. Nessuna indicazione si formerà parallelamente (in linea con) al flusso magnetico. Nota: l'indicatore a torta non indica l'intensità del campo magnetico.
