HMTD Macchina di prova MFL per tubi di trivellazione portatili attrezzature di ispezione dei difetti dei tubi di trivellazione sul campo petrolifero
1 Introduzione generale
Se il tubo di trivellazione non viene testato prima dell'uso, non si può capire il grado di danno e non si può garantire la qualità.,La tecnologia di prova non distruttiva dei tubi di perforazione è un metodo pratico ed efficace per rilevare i difetti dei tubi di perforazione.Può rilevare e controllare i difetti di corrosione del tubo di trivellazione in tempo utile- rafforzare le prove non distruttive dei tubi di trivellazione utilizzati nei giacimenti petroliferi del mio paese, which can improve the reliability of downhole drill pipe use and reduce Drilling engineering costs are an important way to improve economic efficiency and promote the development of my country’s petroleum strategy.

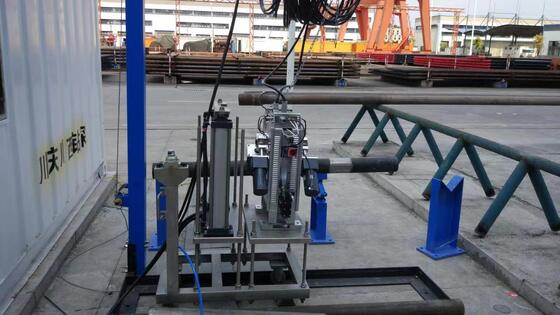

Un sistema mobile di rilevamento dell'area micro cieca del tubo di trivellazione viene utilizzato per rilevare l'area micro cieca dei tubi di trivellazione di specifiche diverse, per monitorare la qualità e la sicurezza del tubo di trivellazione.Il sistema è costituito da uno strumento di sonda, un dispositivo di propulsione di sonda, un carrello di sollevamento del tubo di trivellazione, una scatola di alimentazione, un computer e una scheda di cattura.Dopo che il tubo di trivellazione è entrato nella zona di ispezione, il carrello di sollevamento camminante pone lo strumento di prova sul corpo della canna di perforazione, solleva la canna di perforazione, and the probe instrument automatically scans along the drill rod under the drive of the probe driving device for flaw detection The drill pipe flaw detection status is transmitted to the computer through the signal line and analyzed by the analysis and processing software to form a test reportUna volta completato il rilevamento del difetto, il carrello scende, il tubo di trivellazione viene abbassato e il carrello si muove indietro per consentire alla sonda di scivolare lontano dal tubo di trivellazione.Le sue caratteristiche sono la struttura compatta, di piccole dimensioni, leggero peso, facile da spostare e assemblare, piccolo spazio per il rilevamento, può essere utilizzato sia all'interno che all'esterno della fabbrica, processo di rilevamento semplice e standardizzato, velocità di rilevamento rapida,e piccola area cieca di rilevamentoNon solo ha la velocità e l'efficienza delle apparecchiature di prova fisse su larga scala, ma ha anche la mobilità e la flessibilità delle apparecchiature di prova su piccola scala come gli ultrasuoni.Risolve i problemi di grandi aree cieche di rilevamento delle attuali apparecchiature di rilevamento del tubo di trivellazione, grande volume di attrezzature, alto prezzo, difficile manutenzione, difficile spostamento e montaggio, grande spazio quando utilizzato e la necessità di laboratori speciali, grandi aree cieche di rilevamento,e intensità di lavoro pesanteIl problema dell'attesa per riempire il vuoto nel paese
2.Composizione del sistema
Il sistema di rilevamento dei difetti è composto principalmente da tre parti: una sonda di rilevamento mobile, una console mobile e un sistema di elaborazione del segnale del computer
|
3.1Host di rilevamento mobile
La sonda di rilevamento mobile è composta da un magnetizzatore, un sensore di rilevamento di difetti, un dispositivo di scansione e un preprocessore di segnale.
|
3.1.1Magnetizzatore
Sotto l'eccitazione della sorgente di alimentazione magnetizzante, genera una direzione del campo magnetico parallela alla direzione longitudinale del tubo di trivellazione.il campo magnetico magnetizza il tubo di acciaio che passa attraverso il magnetizzatore, e quindi forma un campo magnetico di induzione di forza sufficiente nel tubo di acciaio, che fornisce una base per la fattibilità del rilevamento delle perdite di flusso magnetico.
3.1.2Dispositivo di trascinamento

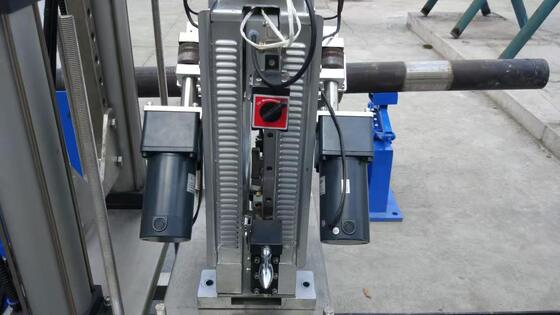

Il meccanismo di azionamento è composto da due motori di riduzione in CC e da due rulli, che trasmettono la potenza del motore alle ruote motrici attraverso l'accoppiamento,che spinge il crawler a reciprocare sul tubo di trivellazione per completare il rilevamento.
3.1.3Sensore di rilevamento difetti
Il componente principale del sensore di rilevamento, determina direttamente la qualità dell'effetto del segnale di rilevamento ed è la fonte di estrazione del segnale.Diversi gruppi di sonde sono selezionati in base alle barre di trivellazione di diversi diametri esterni., per garantire che la superficie della sonda e la barra di trivellazione siano sempre in buon contatto durante l'ispezione, e quindi si ottiene un buon effetto di ispezione.
3.1.4Preprocessore di segnale
La sua funzione principale è quella di amplificare e filtrare il segnale di rilevamento emesso dalla sonda senza distorsioni e migliorare il rapporto segnale/rumore e la capacità anti-interferenza del segnale di rilevamento.La tecnologia di elaborazione del segnale determina le prestazioni complessive delle apparecchiature di prova, nonché gli indicatori tecnici dell'apparecchiatura di prova magnetica non distruttiva.
|
|
3.2Console mobili e sistemi di elaborazione del segnale del computer
|
3.3Console mobile
La console mobile è composta principalmente da un sistema di controllo elettrico, da un alimentatore di eccitazione, da un alimentatore di propulsione del motore e da uno stabilizzatore di tensione, come indicato nella figura
3.3Il sistema di controllo elettrico è l'unità centrale per realizzare l'intero processo di rilevamento, attraverso il quale la modalità di movimento della sonda mobile di rilevamento,il controllo dell'accensione e dell'accensione del magnetizzatore e della raccolta del segnale di rilevamento.
|
| 3.4.Il processo di ispezione |
(1) Quando la barra di trivellazione sottoposta a prova ruota verso l'area di controllo sul suo telaio di supporto,l'ispettore muove il carrello ausiliario di ispezione fino a quando il meccanismo di sollevamento idraulico non riesce a sollevare e a toccare le due estremità della barra di trivellazioneLa sonda si muove con il carrello e lo pone sulla barra di perforazione;
(2) Il meccanismo idraulico di sollevamento del carrello solleva la trivella in modo che la sonda strisci sulla trivella sopra il telaio di supporto della trivella per completare la scansione;
(3) Il meccanismo di sollevamento si abbassa, la barra di trivellazione viene posizionata sul telaio di supporto e la sonda di ispezione viene lasciata cadere sul piattaforma di supporto del carrello allo stesso tempo;
(4) L'ispettore rimuove il carrello e lascia passare la sonda attraverso la punta della foratura e rimuove la foratura;
(5) Spostare la barra di trivellazione da testare Open e poi spostarsi nel tubo di trivellazione successivo da testare.
|
3.Il principio del rilevamento del sistema
Il metodo di rilevamento delle perdite di flusso magnetico è attualmente riconosciuto come il metodo di rilevamento più affidabile per i materiali ferromagnetici tubolari.buon effetto di rilevamento, semplice funzionamento, forte anti-interferenza e capacità di inquinamento, ed è stato ottenuto nel rilevamento di difetti di vari componenti magnetici conduttivi.
Il sistema utilizza il principio del rilevamento delle perdite di flusso magnetico (MFL) per rilevare i difetti (fessure, fori, usura, ecc.) nei tubi di trivellazione.Il principio di base del metodo Mfl si basa sull'elevata permeabilità dei materiali ferromagneticiIl principio di rilevamento è illustrato nella figura 1. La permeabilità del tubo di perforazione al difetto causato dalla corrosione o da una forza esterna è molto inferiore a quella del tubo di perforazione.È magnetizzato sotto l' azione di un campo magnetico esternoQuando non vi è alcun difetto nel tubo di trivellazione, la maggior parte del flusso magnetico (astratto come linee di campo magnetico) passa attraverso il tubo di trivellazione, in questo momento,il flusso magnetico (astratto come linee di campo magnetico) è uniformemente distribuitoQuando vi è un difetto nel tubo di trivellazione, il flusso magnetico (linee di campo magnetico) si piega e una parte del flusso magnetico (campo magnetico) perde dalla superficie del tubo di trivellazione.Componenti magnetici sensibili sono utilizzati per rilevareLa distorsione di questi campi magnetici può fornire informazioni sui difetti dei componenti magneticamente conduttivi come le barre dei tubi.
