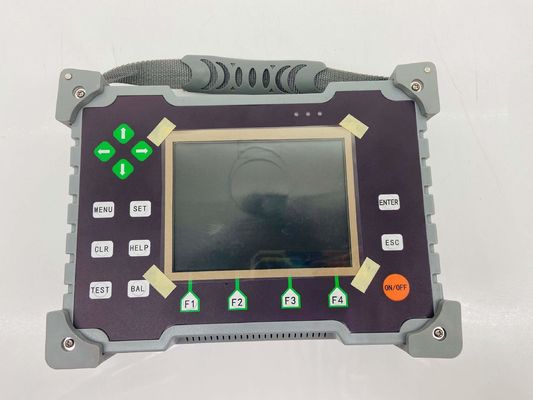

HEF-2D Rilevatore di correnti parassite a doppia frequenza
Descrizione del prodotto
◆ HEF-2D è la famiglia di prodotti elettromagnetici HUATEC che aggiunge una "forzatura", utilizzando la tecnologia di integrazione DSP e FPGA più avanzata al mondo migliora notevolmente la velocità di elaborazione del segnale, il tasso di precisione di rilevamento è 10 volte quello di prodotti simili.
◆ Adatto a quasi tutte le applicazioni di test delle correnti parassite, ma sopprime efficacemente anche i segnali di interferenza, che non solo ha un test digitale convenzionale delle correnti parassite "doppio", ha anche funzioni di misurazione di "memoria magnetica, conduttività, misurazione dello spessore", prodotti ampiamente utilizzati nella valutazione della vulnerabilità (pale di ispezione superficiale, ruote, carrello di atterraggio e altri componenti di aeromobili); fori per rivetti o fori per bulloni nel foro di rilevamento di crepe superficiali senza smontare o rimuovere lo stato degli elementi di fissaggio, la struttura multistrato dell'aeromobile e i giunti della fusoliera dell'ala di rilevamento della pelle in alluminio, lo stress della struttura metallica è fortemente incentrato sulla funzione di diagnosi precoce.
◆ HEF-2D Operazione in stile sciocco disponibile., Senza una formazione speciale di lunga durata, saremo in grado di lavorare sui posti.
◆ Nota speciale: sono necessarie due funzioni per configurare il supporto di diversi sensori.
Applicazioni:
Per test aerospaziali, aeronautici, speciali, universitari, su parti metalliche, tubi, strutture, saldature e parti metalliche.
Parametri tecnici
|
Indicatori tecnici di test delle correnti parassite:
|
|
◆
|
Ampio schermo, TFT-LCD a colori da 5,7 pollici ad alta luminosità, per risolvere i difetti dello schermo tradizionale
|
|
◆
|
Frequenza di rilevamento indipendente: 2 in totale
|
|
◆
|
Gamma di frequenza: da 10 Hz a 10 MHz, eccellenti prestazioni di regolazione della frequenza
|
|
◆
|
Guadagno: 0 dB ~ 99 dB, ampia regolazione del guadagno
|
|
◆
|
Fase:0～359°, passo 1 grado, rotazione di fase flessibile
|
|
◆
|
Unità di miscelazione intelligente: 1 in totale
|
|
◆
|
Altezza di decollo: 1--3 mm, non è necessario nascondere la lavorazione dello strato superficiale
|
|
◆
|
Bilancia automatica: bilancia elettronica digitale
|
|
◆
|
Fase/non ampiezza, box e fan box, modalità allarme per soddisfare le vostre esigenze di test
|
|
◆
|
Driver sonda: Vpp=1～8 V, soddisfa diverse strutture di sonda, multifunzione
|
|
◆
|
Regolazione indipendente del guadagno X e Y
|
|
◆
|
Filtraggio digitale: HPF (0 Hz～2000Hz),LPF(0Hz～2000Hz)
|
|
◆
|
Capacità Connessione di uscita USB 2.0 (Host).
|
|
◆
|
Riproduzione, analisi, salvataggio e stampa del segnale di rilevamento delle correnti parassite
|
|
◆
|
Coordinate del centro: XY regolabili
|
|
◆
|
Sistema operativo: Linux 2.6 Lingua operativa: inglese/cinese
|
|
◆
|
Modalità di visualizzazione: impedenza, base tempi, coordinate rettangolari, coordinate polari
|
|
◆
|
Alimentazione: 110 V～220V, batteria al litio ricaricabile incorporata 8000MAH
|
|
◆
|
Grafica dei tasti di scelta rapida online, guida testuale
|
|
◆
|
Temperatura di funzionamento: -20°～60°Ｃ
|
|
◆
|
Sistema standard: Coordinate cartesiane, coordinate polari
|
|
◆
|
Dimensioni dello strumento: 250 mm x 200 mm x 85 mm, peso: 2,0 kg
|
|
◆
|
Display: forma d'onda, valore, così a colpo d'occhio；
|
|
◆
|
Utilizzando il filtraggio digitale DSP: frequenza passa-alto, passa-basso (0Hz～2000Hz)
|
|
◆
|
Bilancia elettronica digitale veloce
|
|
◆
|
Elimina automaticamente l'effetto "campo magnetico".
|
|
◆
|
Impostazione dell'allarme: impostazioni di dimensioni non uguali indipendenti per ciascun canale
|
|
◆
|
Suono dell'allarme: attivato/disattivato
|
|
◆
|
100 set di memorizzazione dei parametri del processo di rilevamento
|
|
◆
|
10000 memoria grafica, la grafica può essere salvata come disco U
|
|
|
Dati tecnici sulla misurazione dello spessore del rivestimento:
|
|
|
◆
|
Metodo di prova: metodo delle correnti parassite
|
|
|
◆
|
Matrice: ferro, non ferrosi
|
|
|
◆
|
Intervallo di test di conducibilità: 0—1500μm (0—59,04mil)
|
|
|
◆
|
Unità di visualizzazione: um e mil convertibili
|
|
|
◆
|
Risoluzione: 1um
|
|
|
◆
|
Precisione: ±1um
|
|
|
◆
|
Memoria dati: i dati di misurazione possono essere memorizzati per più di 1000
|
|
|
◆
|
Lingua: cinese, inglese
|
|
|
◆
|
Utilizzando il filtraggio digitale DSP: frequenza passa-alto, passa-basso (0Hz～2000Hz)
|
|
|
◆
|
Bilancia elettronica digitale veloce
|
|
|
◆
|
Elimina automaticamente l'effetto "campo magnetico".
|
|
|
◆
|
Impostazione dell'allarme: impostazioni di dimensioni non uguali indipendenti per ciascun canale
|
|
|
◆
|
Suono dell'allarme: attivato/disattivato
|
|
|
◆
|
100 set di memorizzazione dei parametri del processo di rilevamento
|
|
|
◆
|
10000 memoria grafica, la grafica può essere salvata come disco U
|
|
|

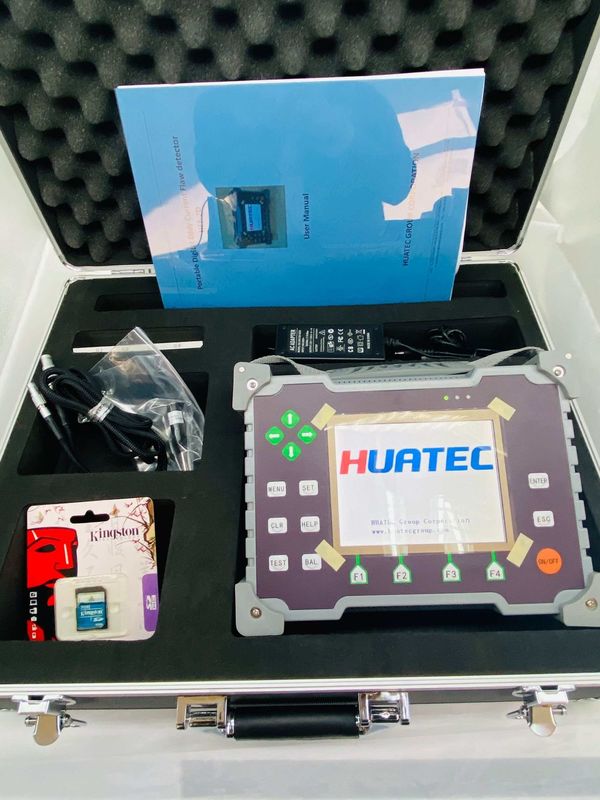

Configurazione standard
|
|
|
Ospite HEF-2D: un set
|
|
|
Sonda: sonda piana, sonda di tipo passante, sonda di spessore
|
|
|
Cavo sonda: UNO
|
|
|
Caricabatterie: UNO
|
|
|
Batteria: UNA
|
|
Blocco di prova: facoltativo
|
|
Istruzioni: UNO
|
|
|
Scheda di garanzia: UNA
|
|
|
Elenco prodotti: UNO
|
|
HEF-2D è un rilevatore intelligente di correnti parassite a doppia frequenza con gamma di frequenza da 10 Hz a 10 MHz. Viene utilizzato per controlli non distruttivi di cricche superficiali e sotterranee, difetti di saldatura e qualità dei materiali di vari metalli conduttivi. Ampiamente applicato nell'industria aerospaziale, automobilistica, meccanica, metallurgica, dei cuscinetti e petrolchimica.
