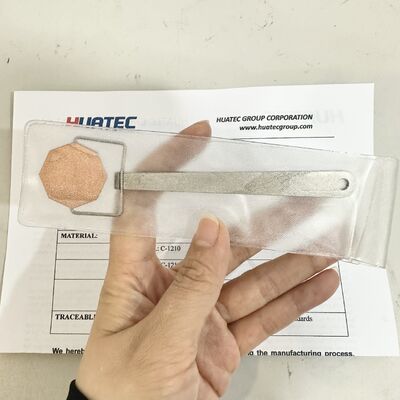

Indicatore di campo ASTM Indicatore di campo magnetico ASTME709 Prova MPI

Riassunto:

L'indicatore di campo magnetico si basa sullo standard cinese "ispezione magnetica delle particelle dei vasi a pressione in acciaio" e "ispezione magnetica delle particelle dei forgi di vasi a pressione".Il metodo di ispezione delle polveri magnetiche ASTME709 e il metodo di ispezione delle polveri magnetiche ASTMA275 per le forgiature in acciaio e il metodo di ispezione delle polveri magnetiche JB3965-85, il JB4730-94, la figura 11-9 di fabbricazione standard di progettazione.È un buon strumento per l'ispezione delle particelle magnetiche.Può verificare le prestazioni complete dell'apparecchiatura di rilevazione dei difetti, la sospensione magnetica in polvere e se il metodo di funzionamento è appropriato.Possiamo facilmente usarlo per riflettere l'intensità e la direzione del campo magnetico nella regione magnetizzata.

Utilizzatori

1.Quando si utilizza l'indicatore di campo magnetico di tipo 1, la maniglia è afferrata con la mano, la superficie di rame è rivolta verso l'alto e la superficie di otto linee è fissata al pezzo da lavorare.La maniglia è afferrata con la mano con l'indicatore del campo magnetico di tipo 2, in modo che qualsiasi lato dell'indicatore del campo magnetico possa essere fissato al pezzo da lavorare.

2. 1 e 2 metodo continuo di indicazione del campo magnetico, quando si spruzzano polveri magnetiche o sospensioni magnetiche, quando sulla superficie dell'indicatore magnetico appaiono linee di segno magnetiche chiare,dimostra che l'effetto magnetico è stato prodottoQuando l'indicatore magnetico non forma segni magnetici o non forma segni magnetici nella direzione richiesta, si deve modificare il metodo di regolazione della magnetizzazione.

3L'indicatore di campo magnetico di tipo 3 è l'imitazione della Germania occidentale.ma anche controllare le prestazioni complessive e il metodo di funzionamento corretto della sospensione di particelle magnetiche. Può essere utilizzato comodamente per riflettere l'intensità e la direzione del campo magnetico nella regione magnetizzata.e il valore limite della profondità della profondità di sepoltura del difetto vicino alla superficie può essere osservato e osservato a un certo valore del campo magnetico.

4L'indicatore di campo magnetico è composto da un anello di schermatura magnetico piatto, senza residui in tale anello di schermatura.Queste 4 parti sono separate l'una dall'altra da spazi non magneticiIl passo del coperchio rotante è di 0,5 mm, con 1, 2, 3, 4 lettere per rotazione di 90 gradi.Un piano di ottone sottile è coperto sulla copertinaIl piano di copertura può essere regolato per regolare la distanza tra il coperchio e il cilindro di ferro morbido.

5Quando si controlla il dispositivo su un pezzo di lavoro magnetizzato, una parte della linea di forza magnetica passa attraverso la colonna del ferro morbido.Se la polvere magnetica e la sospensione magnetica sono disperse, un corrispondente vuoto appare nella crepa nel coperchio in base alla direzione del campo magnetico. ruotare il coperchio 360 gradi, cioè, il coperchio è a 0,5 mm di distanza dal cilindro di ferro morbido,Continuare a ruotare il coperchio e aumentare la distanza tra il coperchio e il ferro morbido.Per determinare la direzione del campo magnetico, l'indicatore del campo magnetico può essere ruotato lentamente fino a quando la visualizzazione della crepa raggiunge il grado più evidente e il campo magnetico è in direzione verticale in questa posizione.
