Scanner per perdite magnetiche della piastra del fondo del serbatoio HMLF-2020

Lo scanner delle perdite di flusso magnetico per la corrosione del fondo del serbatoio HMLF-2020 è uno dei sistemi di rilevamento della corrosione del fondo del serbatoio più avanzati al mondo, che integra molteplici tecnologie. Viene utilizzato principalmente per il rilevamento delle perdite di flusso magnetico dovute alla corrosione del fondo dei serbatoi nelle industrie petrolifere e chimiche. Il sistema è dotato di 192 sonde Hall MLF e 64 sonde Hall LMA, che gli consentono di rilevare difetti di corrosione sul fondo del serbatoio e determinare su quale superficie (superiore o inferiore) si trova il difetto. La combinazione di questi due risultati di rilevamento aiuta notevolmente nell'analisi delle cause della corrosione, nella prevenzione della corrosione e nella valutazione del rischio.

• L'apparecchiatura adotta un design diviso e l'unità principale e le parti del magnete possono essere separate, rendendo lo smontaggio semplice e conveniente il trasporto;
• 256 sensori;
• Larghezza di scansione 300 mm;
• Velocità di rilevamento: 500 mm;
• Può distinguere tra difetti sulla superficie superiore e inferiore;
• Dotato di fari abbaglianti e anabbaglianti rivolti in avanti;
• È dotato di illuminazione per la posizione del difetto e di una linea di indicazione laser per la posizione del difetto;
• Dispone di una luce lampeggiante di volo che indica la posizione di posizionamento del dispositivo;
• È dotato di doppie linee di indicazione laser per la traiettoria in avanti dell'attrezzatura;
• Dispone di una porta per la ricarica del telefono cellulare;
• Ha la funzione di ricarica del tablet;
• Batteria al litio ad alta capacità opzionale da 54 Ah, che fornisce più di 8 ore di durata della batteria;
• Un computer touchscreen robusto da 12 pollici, leggero e facile da trasportare;
• Acquisizione e analisi dei dati in tempo reale;
• L'encoder meccanico di precisione di fabbricazione tedesca ha un errore di lunghezza di 3 mm.
• Il motore è importato direttamente dalla Germania, garantendo un funzionamento regolare e una qualità affidabile.

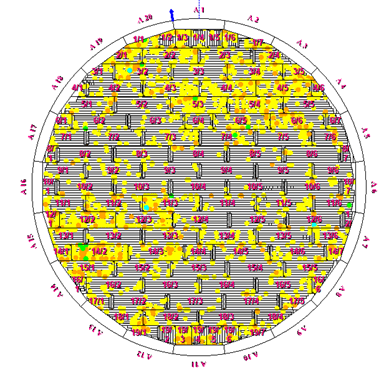

• i sistemi possono disegnare automaticamente la grafica CAD dell'intera piastra del fondo del serbatoio, individuare le aree corrose e utilizzare colori diversi per indicare il grado di corrosione.
• la misurazione dello spessore, la camera a vuoto e il test delle particelle magnetiche possono essere aggiunti alla grafica della piastra del fondo del serbatoio e visualizzati in modo completo nel rapporto per generare un rapporto di ispezione dell'intera piastra del fondo del serbatoio.
• Ha una funzione di confronto e sovrapposizione, che può confrontare i risultati rilevati questa volta con quelli precedenti per determinare i cambiamenti nei difetti.
• Presenta un design patch e funzioni statistiche, fornendo un forte supporto al personale addetto alla manutenzione dei serbatoi.
• Le aste idrauliche dell'attrezzatura consentono agli ispettori di sollevare facilmente il ponte magnetico dalla piastra di base.

• È disponibile un dock opzionale per la rimozione e lo stoccaggio dei magneti per evitare che i magneti aderiscano agli oggetti ferromagnetici, facilitando la movimentazione e il trasporto.
• La docking station opzionale è dotata di quattro ruote in gomma per carichi pesanti, che ne consentono il trascinamento, riducendo l'intensità del lavoro;
• È possibile installare un carrello dell'unità principale opzionale, che può spingere l'unità principale smontata per spostarla senza la necessità di due persone per trasportarla.
• È possibile installare un interruttore anticollisione opzionale per prevenire collisioni con ostacoli davanti a causa di un controllo improprio;
• Configurazione opzionale con angolo di visione singolo regolabile per tablet computer;
• La configurazione opzionale include la regolazione dell'angolo di visione 2D rotante e controllata dal computer;
• Controllo funzionamento manubrio dritto opzionale;
• Comando manubrio moto opzionale;
• È possibile aggiungere il controllo del funzionamento cablato;
• È possibile aggiungere funzionalità di controllo wireless;
• Caratteristica opzionale: funzione freno.

• Rilevamento e disegno CAD automatizzati
• funzione di progettazione della patch
• Funzione per generare rapporti di prova
• Analisi della forma e delle dimensioni dei difetti
• I difetti possono essere rilevati mediante ispezione visiva, ultrasuoni, camera a vuoto e test con particelle magnetiche.
• Elenca direttamente il numero e la posizione dei difetti per ciascuna scheda.

1. Unità principale staccabile: 1 unità
2. Tablet touchscreen robusto da 12 pollici: 1 unità
3. Software di test e analisi: 1 set
4. Software di report grafico: 1 set
5. Caricabatterie e caricabatterie: 1 set
6. Staffa di montaggio del computer: 1 set
7. Bulloni di montaggio del computer: 2 pezzi
8. Un set di piastre di prova comparativa: una da 6 mm, 8 mm, 10 mm e 12 mm.
9. Scatole per il trasporto: 3 pz
