HDR-A90 Macchina a raggi X Microfocus Rivelatore a schermo piatto HD Attrezzatura multifunzione per prove dimensionali e di vuoto

Sorgente di raggi X

Tipo

Chiuso, microfuoco

Voltaggio massimo del tubo

90kV

Corrente massima del tubo

200μA

Dimensione del punto focale

5μm

Funzione

Preriscaldamento automatico

Rilevatore a pannello piatto

Zona effettiva

130 mm*130 mm

Dimensione pixel

85μm

Risoluzione

1536*1536

Frequenza fotogrammi

20 fps

Angolo inclinabile

60°

Tavolo

Misurare

530 mm*530 mm

Area rilevabile

500 mm*500 mm

Carico massimo

10 kg

Attrezzatura

Ingrandimento

Geometria 200X

Sistema 1500X

Velocità di ispezione

Massimo 3,0 s/punto

Dimensioni

1.360 mm (L) * 1.365 mm (L) * 1.730 mm (A)

Peso

1200 kg

Alimentazione elettrica

AC110-220V 50/60HZ

Potenza massima

1500 W

PC industriale

CPU I5, 8 GB di RAM, SSD da 500 GB

Visualizzatore

Display LCD HDMI da 24 pollici

Sicurezza

Perdita di radiazioni

Nessuna perdita, standard internazionale: ≤1µSv/h

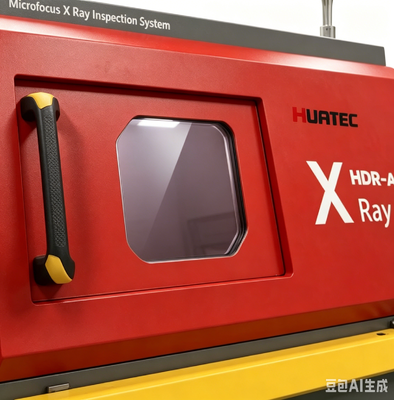

Finestra di osservazione in vetro al piombo

La finestra in vetro al piombo trasparente protegge le radiazioni per osservare lo stato interno.

Interblocco di sicurezza per finestrini e portellone posteriore

Una volta aperta la finestra o la porta sul retro, il tubo a raggi X si spegnerà immediatamente. Quando la finestra o la porta sul retro sono aperte, gli utenti non possono accendere la radiografia.

Interruttore di sicurezza elettromagnetico

Blocca una volta accesa la radiografia, gli utenti non possono aprire la finestra di osservazione.

Arresto di emergenza

Accanto alla posizione operativa, premere per spegnere

Protezione del tubo

L'utente non può abbandonare il software se non chiude il tubo a raggi X.

Modulo funzionale

Operazione

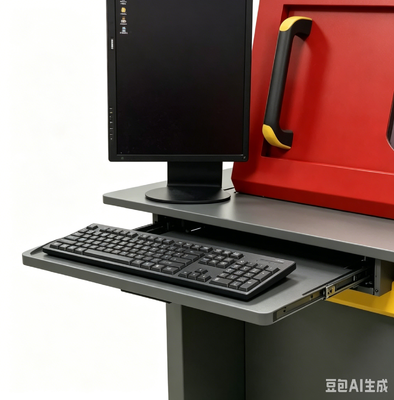

Tastiera e mouse possono completare tutte le operazioni

Tubo a raggi X

controllare

Utilizzando il mouse per fare clic sul pulsante X è possibile accendere o spegnere la radiografia. Accanto verranno visualizzati il ​​valore della tensione e della corrente del tubo in tempo reale, gli utenti possono fare clic sui pulsanti su e giù, trascinare il cursore o digitare per regolare.

Barra di stato

Indica lo stato di interblocco, lo stato di preriscaldamento e lo stato dei raggi X lampeggiando alternativamente in rosso e verde.

Regolazione dell'effetto immagine

La luminosità, il contrasto e il guadagno dell'immagine possono essere regolati liberamente per ottenere un risultato soddisfacente.

Elenco prodotti

Gli utenti possono salvare i parametri di ispezione come posizione dell'asse Z, luminosità, contrasto e guadagno e possono richiamare direttamente i parametri durante l'ispezione dello stesso prodotto, per migliorare l'efficienza dell'ispezione.

Navigazione

finestra

Dopo che la fotocamera ha scattato una foto del tavolo, fai clic in un punto qualsiasi della foto, il tavolo si sposterà nel punto in cui hai fatto clic e verrà visualizzato sullo schermo.

Stato dell'asse di movimento

Visualizza le coordinate in tempo reale.

Risultato dell'ispezione

I risultati della misurazione (velocità dei vuoti, distanza, area, ecc., impostati dagli utenti) vengono visualizzati in ordine.

Controllo della velocità

La velocità di movimento di ciascun asse può essere regolata su lento, normale e veloce.

Tasso di vuoti

misurazione

Calcolo automatico

Fare clic su due punti per determinare un rettangolo. Il software trova e misura automaticamente il bordo della sfera di saldatura nel rettangolo, il pad e i vuoti interni e può ottenere i dati del tasso di vuoti, l'area della sfera di saldatura, la circonferenza, il tasso di vuoti più grande, la lunghezza e la larghezza e indica NG o OK in rosso e verde.

Regolazione dei parametri

Gli utenti possono regolare la soglia della scala di grigi, i pixel, il contrasto, il filtro delle dimensioni e altri parametri per ottenere risultati accurati del calcolo automatico.

Aggiungi vuoti

manualmente

Gli utenti possono disegnare un poligono o una figura libera e calcolarlo come un vuoto nel tasso di vuoti.

Salva

parametri

Gli utenti possono salvare parametri quali soglia della scala di grigi, pixel, contrasto, filtro delle dimensioni e altri parametri e possono richiamare direttamente i parametri durante il rilevamento dello stesso prodotto, per migliorare l'efficienza del rilevamento.

Altra funzione di misurazione

Distanza

Fare clic sui punti A e B da impostare come linea di base, quindi fare clic sul punto C per misurare la distanza verticale dal punto C alla linea di base.

Tasso di distanza

Viene utilizzato principalmente per misurare la velocità di saldatura del foro passante. Impostare un punto “D” in più rispetto alla distanza. Dividere la distanza verticale dal punto D alla linea di base per la distanza verticale del punto C, per ottenere il rapporto percentuale della distanza verticale da D a C.

Angolo

Fare clic sui punti A e B da impostare come linea di base, quindi fare clic sul punto C per misurare l'angolo tra i raggi BA e BC.

Raggio

Viene utilizzato principalmente per misurare componenti rotondi come sfere di saldatura. Fare clic su tre punti per determinare un cerchio e misurare la circonferenza, l'area e il raggio.

Perimetro

Viene utilizzato principalmente per misurare componenti quadrati, fare clic su due punti per determinare un quadrato, misurare la lunghezza, la larghezza e l'area.

Ispezione automatica

Impostazione manuale

Gli utenti possono impostare qualsiasi posizione sul tavolo come punti di ispezione, il software ispezionerà e salverà automaticamente l'immagine.

Vettore

Per i punti di ispezione regolari, gli utenti devono solo impostare due punti di ispezione e il numero di righe e colonne, il software ispezionerà automaticamente ciascun punto e salverà le immagini.

Automatico

identificazione

Per i punti di ispezione con caratteristiche evidenti, il software identifica automaticamente le posizioni, effettua le misurazioni e salva l'immagine.
