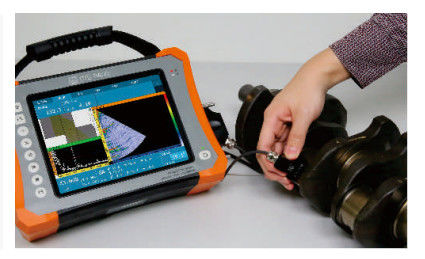

HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica

HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica
HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica

Grande immagine :  HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: CE
Numero di modello: HPA-620
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: USD42090/set - USD47580/set
Imballaggi particolari: Imballaggio esterno del cartone
Tempi di consegna: 20-30 giorni lavorativi dopo aver ricevuto il vostro pagamento
Termini di pagamento: T/T, Western Union, PayPal, L/c
Contatto

HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica

descrizione
Display: touch screen a 10.4 pollici Magazzinaggio: Interno: 64 GB; Esterno: flash disk USB
AC: 100V~240V 50Hz/60Hz Valutazione della protezione dell'ingresso: IP65
Evidenziare:

Detettore di difetti ad ultrasuoni con doppie sonde

,

Strumento di NDT per la scansione automatica

,

Detettore di difetti multifunzione con garanzia

Rilevatore di difetti a ultrasuoni multifunzione HPA-620, supporto per sonde Dual Array e strumento NDT a scansione automatica

L'HPA-620 è un rilevatore di difetti portatile Phased Array 32:128PR.

È dotato del modulo di ispezione a ultrasuoni convenzionale, del modulo TOFD, del modulo Phased Array convenzionale, che supporta la scansione simultanea di TOFD e Phased Array, nonché di sonde dual-array. Dotato di un touch screen resistente all'acqua e all'olio e funzionalità di registrazione dei dati di test completi, ilHPA-620 è un rilevatore di difetti Phased Array intellettivo avanzato.


Parametro:

Canali
Modalità Modalità PA Modalità UT Modalità TOFD
Numero 32:128 2 2
Parametro fisico
Display Touchscreen da 10,4 pollici
Importare 1 IPEX, 4 C5
Porte di I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP(DisplayPort) (può trasferire a HDMI)
WIFI
Porta encoder LEMO 1B
Porta I/O TTL
GPS SÌ
Magazzinaggio Interno: 64 GB; Esterno: disco flash USB
Peso 5 kg (senza batteria)
Dimensioni 350 mm×250 mm×130 mm
(L×L×A)
AC 100 V~240 V 50 Hz/60 Hz
DC 13,5 V
Tipo di batteria Batteria al litio
Capacità della batteria Doppia batteria, ciascuna <100Wh
Durata della batteria ≥4,5 ore
Temperatura Intervallo di temperatura operativa: -10 ℃ ~ 40 ℃
Intervallo di temperatura di conservazione: -20 ℃ ~ 60 ℃
Grado di protezione dall'ingresso IP65
UT
PRF 25Hz~10kHz
Tensione del trasmettitore 75 V~250 V (carico 50 Ω)
Larghezza dell'impulso 30ns~1000ns, con passo pari a 5ns
Smorzamento 400Ω, 80Ω
Frequenza di campionamento 100 MHz
Larghezza di banda 0,5 MHz~20 MHz (-3 dB)
Guadagno 0,0 dB~110,0 dB
Eccedenza di sensibilità ≥60 dB (larghezza di banda stretta), ≥52 dB (larghezza di banda ampia) (trasduttori 2,5P20, fori a fondo piatto da 200 mmφ2)
Errore di linearità verticale ≤3%
Errore di linearità orizzontale ≤0,1%
Risoluzione ≥26dB(2.5P20)
Gamma dinamica ≥30dB
Filtro Passa alto, passa basso e passa banda stretta multipla
Rettifica RF (modalità TOFD), onda intera, mezza onda +, mezza onda –
Canali 2 canali
Massima copertura 10000mm (in onda longitudinale in acciaio)
Cancello A/B/G
Porta Stella Gamma completa
Larghezza del cancello Il cancello inizia a tutta gamma
Soglia del cancello 1~99%
Allarme Suono/ottico
Punto di misurazione Frontale/Picco
GCC 16
Array a fasi
Canali 32:128
Apertura massima 32 elementi
Elementi massimi 128 elementi
Legge di focalizzazione ≥1024
Angolo di scansione -89°~89°
Calibrazione Velocità, ritardo, TCG, ACG, codificatore
Volume di prova 1000 mm
Incremento angolo minimo 0,1° (regolazione automatica)
Frequenza di campionamento 100 MHz, 10 bit
Rettifica Onda intera
Altezza dello schermo A-scan 800% dell'altezza dello schermo (massimo)
Guadagno analogico sintonizzabile 80dB
PRF massimo 20kHz
Tensione del trasmettitore 20 V~110 V (carico 50 Ω)
Tipo di impulso Onda quadra bipolare
Larghezza dell'impulso 30ns~1000ns, incremento pari a 5ns
Larghezza di banda 0,5 MHz~20 MHz(-3 dB)
Filtro Passa alto, passa basso, banda passa stretta multipla
Innesco Encoder, basato sul tempo
Punto di misurazione Frontale/Picco
Lettura Ampiezza; percorso del raggio; orizzontale; profondità
Risoluzione della misurazione 0,5 mm
Modalità di scansione Scansione L/S/C/D
Lunghezza scansione ≥15 metri
Velocità di scansione ≥30mm/s


Caratteristiche:

Canali di ispezione

  • Modulo Phased Array 38:128PR
  • Scansione simultanea di TOFD e Phased Array
  • Supporta sonde dual-array
  • TOFD a 2 canali; Test ultrasonico convenzionale a 2 canali

La funzionalità dell'HPA-620 offre una grande soddisfazione delle diverse esigenze degli utenti.


Modulo Phased Array

  • Ispezione convenzionale delle saldature di testa; Ispezione convenzionale delle saldature di testa (con scansione simultanea di TOFD e Phased Array)
  • Ispezione C-scan convenzionale per piastre
  • Ispezione convenzionale dei bulloni
  • Ispezione convenzionale della corrosione
  • Ispezione TKY

Modulo TOFD

  • Impostazione dei parametri della procedura; impostazione dei parametri della sonda e dello zoccolo

Gli utenti sono in grado di calcolare i parametri rilevanti in base alla sonda e ai parametri della procedura, tra cui: PCS, copertura di scansione, copertura del fondo, angoli inclusi del raggio.


Display

  • L'HPA-620 è dotato di uno schermo TFT di livello industriale da 10,4 pollici, con funzionamento touchable, che fornisce visualizzazioni ottimali in condizioni di luce intensa e all'aperto.

Progettazione di procedure

  • Offrendo modelli di simulazione del processo, l'HPA-620 può anche costruire un modello importando le dimensioni degli oggetti tramite software CAD. Personalizza il processo di ispezione dedicato degli utenti e fornisci un servizio unico per l'intera gamma di soluzioni.

Ambito:

Ÿ Ispezione convenzionale delle saldature

Ÿ Ispezione C-scan Phased Array di materiali compositi

Ÿ Ispezione di bulloni e tubi avvitati

Ÿ Ispezione dei giunti in PE

Ÿ Soluzione per l'ispezione delle saldature di tubi di piccolo diametro

HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica 0HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica 1HPA-620 Detector di difetti ad ultrasuoni multifunzione Sostenere sonde a doppia matrice e strumento NDT di scansione automatica 2
