Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate

Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate
Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate

Grande immagine :  Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: CE
Numero di modello: HPA-620
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: USD42090/set - USD47580/set
Imballaggi particolari: Imballaggio esterno del cartone
Tempi di consegna: 20-30 giorni lavorativi dopo aver ricevuto il vostro pagamento
Termini di pagamento: T/T, Western Union, PayPal, L/c
Contatto

Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate

descrizione
Display: touch screen a 10.4 pollici Magazzinaggio: Interno: 64 GB; Esterno: flash disk USB
AC: 100V~240V 50Hz/60Hz Valutazione della protezione dell'ingresso: IP65
Evidenziare:

Detettore di difetti ad ultrasuoni HPA-62032Equipaggiamento di prova TOFD

,

apparecchiature NDT con test combinati

,

NDT equipment with combined testing

Detettore di difetti ad ultrasuoni a serie di fasi HPA-620 32:128PR PA UT TOFD Attrezzatura di prova combinata NDT

L'HPA-620 è un rilevatore di difetti portatile 32:128PR.

E' dotato del modulo di ispezione ad ultrasuoni convenzionale, del modulo TOFD, del modulo convenzionale Phased Array, che supporta la scansione simultanea di TOFD e Phased Array,con una lunghezza massima di 20 mm o piùDotato di un touch screen impermeabile all'acqua e all'olio e di capacità di registrazione dei dati di prova di tutto il percorso,L'HPA-620 e' un avanzato rilevatore di difetti intellettuale.


Parametro:

Canali
Modalità Modalità PA Modalità UT Modalità TOFD
Numero 32:128 2 2
Parametro fisico
Visualizzazione 10schermo touch da 0,4 pollici
Importazione 1 IPEX, 4 C5
Porti di I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP ((DisplayPort) (può essere trasferito su HDMI)
WIFI
Port di codifica LEMO 1B
Porta TTL di I/O
GPS - Sì, sì.
Immagazzinamento Interno: 64 GB; Esterno: flash disk USB
Peso 5 kg (senza batteria)
Dimensioni 350 mm × 250 mm × 130 mm
(L×W×H)
Climatizzazione 100V~240V 50Hz/60Hz
DC 13.5V
Tipo di batteria Batteria al litio
Capacità della batteria Batterie doppie, ciascuna < 100Wh
Durata della batteria ≥ 4,5 ore
Temperatura Intervallo di temperatura di funzionamento: -10°C~40°C
Temperatura di conservazione: -20°C~60°C
Classificazione di protezione contro l'ingresso Protezione IP65
U.T.
PRF 25 Hz ~ 10 kHz
Tensione del trasmettitore 75V~250V (50Ω carico)
Larghezza dell'impulso 30 ns~1000 ns, con passo di 5 ns
Ammorbidimento 400Ω, 80Ω
Tasso di campionamento 100 MHz
Larghezza di banda 0.5MHz~20MHz (-3dB)
Guadagno 0.0dB~110.0dB
Superfluo di sensibilità ≥ 60 dB (larghezza di banda stretta), ≥ 52 dB (larghezza di banda) (2,5P20 trasduttori, 200mmφ2fori a fondo piatto)
Errore di linearità verticale ≤ 3%
Errore di linearità orizzontale ≤ 0,1%
Risoluzione ≥26dB ((2.5P20)
Intervallo dinamico ≥ 30 dB
Filtro Passaggio alto, passaggio basso e passaggio a banda stretta multiple
Rettifica RF (modalità TOFD), onda piena, mezza onda +, mezza onda
Canali 2 canali
Copertura massima 10000 mm (in onda longitudinale in acciaio)
Porta A/B/G
Porta Stella Intervallo completo
Larghezza della porta Avvio alla portata a pieno raggio
Limita di accesso 1~99%
Alarme Suono/ottica
Punto di misura Fronte/Picco
TCG 16
Array in fase
Canali 32:128
Apertura massima 32 elementi
Elementi massimi 128 elementi
Legge della concentrazione ≥ 1024
Angolo di scansione -89°~89°
Calibrazione Velocità, ritardo, TCG, ACG, codificatore
Volume di prova 1000 mm
Incremento di angolo min 0.1° (adeguamento automatico)
Tasso di campionamento 100 MHz, 10 bit
Rettifica Ondata piena
Altezza dello schermo A-scan 800% dell'altezza dello schermo (massimo)
Guadagno analogo sintonizzabile 80 dB
PRF massimo 20 kHz
Tensione del trasmettitore 20V~110V ((50Ω carico)
Tipo di impulso Ondata quadrata bipolare
Larghezza dell'impulso 30ns~1000ns, passo a 5ns
Larghezza di banda 0.5MHz ~ 20MHz ((-3dB)
Filtro Passaggio alto, passaggio basso, passaggio a banda stretta multipla
Innesco Codificatore basato sul tempo
Punto di misura Fronte/Picco
Rilevazione Amplitudine; percorso del fascio; orizzontale; profondità
Risoluzione di misura 0.5 mm
Modalità di scansione L/S/C/D ¢ scansione
Lunghezza di scansione ≥ 15 metri
Velocità di scansione ≥ 30 mm/s


Caratteristiche:

Canali di ispezione

  • 38Modulo dell'array in fase
  • Scansione simultanea del TOFD e dell'array in fase
  • Supporta sonde a doppia matrice
  • Dottore di controllo di velocità (TOFD) a due canali; prova ad ultrasuoni convenzionale a due canali

La funzionalità dell'HPA-620 offre una grande soddisfazione alle varie esigenze degli utenti.


Modulo di serie in fase

  • Ispezione convenzionale della saldatura a fondo; ispezione convenzionale della saldatura a fondo (con scansione simultanea del TOFD e della serie in fase)
  • Ispezione convenzionale delle targhe mediante scansione C
  • Ispezione convenzionale dei bulloni
  • Ispezione convenzionale della corrosione
  • Ispezione TKY

Modulo TOFD

  • Configurazione dei parametri di procedura; configurazione dei parametri di sonda e cuneo

Gli utenti sono in grado di calcolare i parametri pertinenti in base ai parametri della sonda e della procedura, tra cui: PCS, copertura di scansione, copertura inferiore, angoli inclusi nel fascio.


Visualizzazione

  • L'HPA-620 è dotato di uno schermo TFT da 10,4 pollici di livello industriale, con funzionamento touch, che fornisce visualizzazioni ottimali sotto forte luce e all'aperto.

Progettazione della procedura

  • Offrendo modelli di simulazione dei processi, l'HPA-620 può anche costruire un modello importando le dimensioni degli oggetti tramite il software CAD.Personalizzare l'utilizzo del processo di ispezione dedicato e fornire un servizio unico per la gamma completa di soluzioni.

Portata:

Ispezione delle saldature convenzionali

Ispezione in fase di materiale composito mediante scansione C in serie

Ispezione dei bulloni e dei tubi avvitati

Ispezione delle giunzioni PE

Soluzione dell'ispezione delle saldature di tubi di piccolo diametro

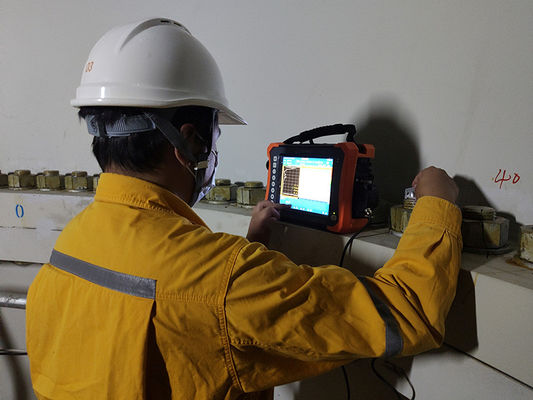

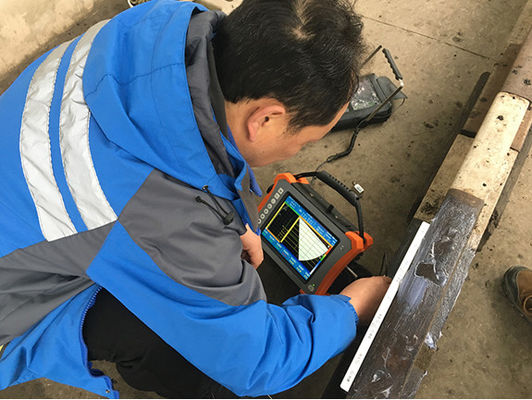

Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate 0Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate 1Rilevatore di difetti a ultrasuoni Phased Array HPA-620 32:128PR PA UT TOFD Attrezzatura per prove NDT combinate 2
