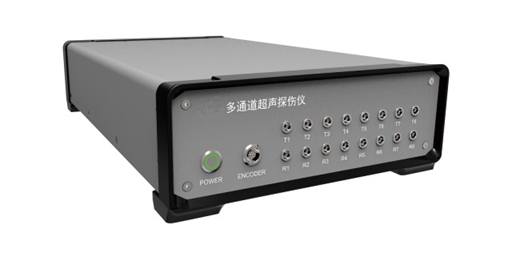

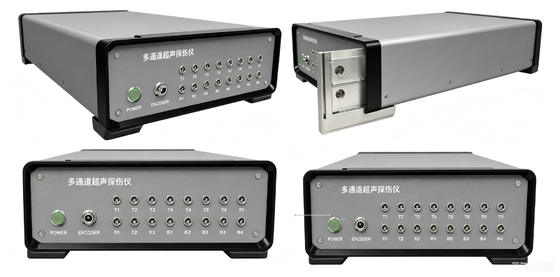

Modulo ad ultrasuoni industriale ad alta precisione serie HFD-UT Uscita dati grezzi AD Test ad ultrasuoni multifunzione Apparecchiatura di sviluppo secondaria
La serie HFD-UT2C/UT4C/UT8C/1616C/UT40C è la nostra nuova piattaforma di acquisizione dati a ultrasuoni multicanale e di sviluppo secondario. Integra la trasmissione ultrasonica ad alta tensione, la ricezione del segnale eco, l'amplificazione, l'acquisizione AD e le funzioni di elaborazione. Inoltre fornisce all'utente gli sviluppi secondari per sviluppare nuovo software: l'elaborazione dei dati registrati da HFD-UT2C~UT40C consente agli utenti di personalizzare funzioni e interfacce e quindi integrarle nel sistema per formare una varietà di sistemi di applicazioni a ultrasuoni.
HFD-UT8C significa che lo strumento ha 8 canali UT e i canali sono bloccabili.
*Nota: se sono necessari più canali, prendere in considerazione l'HFD-UT40C, che supporta 40 canali UT.
Specifiche:
|
Emettitore
|
|
PRF
|
25～10KHz
|
|
Voltaggio
|
Onda quadra negativa, -25～-300 V, 25 V passo-passo
|
|
Larghezza dell'impulso
|
30～1000ns,5ns passo
|
|
Grilletto
|
Interno/esterno/Encoder
|
|
Ricevitore
|
|
Errore di linearità orizzontale
|
≤0,4%
|
|
Errore di linearità verticale
|
≤3%
|
|
Sensibilità in eccesso
|
≥56 dB quando si utilizza la sonda 2.5P20 per rilevare blocchi da 200 mm con foro a fondo piatto Φ2.
|
|
Smorzamento
|
400, 80
|
|
Frequenza di campionamento
|
100 milioni
|
|
Frequenza di lavoro
|
0,5～15 MHz
|
|
Guadagno
|
0,0～110,0 dB
|
|
Filtro
|
Banda larga e banda stretta
|
|
Rettifica
|
Positivo, negativo, riproduzione completa, RF, spettro
|
|
Diafonia tra i canali
|
>60dB
|
|
Segnale di ingresso massimo
|
14VPP
|
|
Copertura
|
0,0～10000 mm (onda longitudinale in acciaio), regolabile in continuità, passo minimo 0,1 mm
|
|
Ritardo di visualizzazione
|
0～999,9μs
|
|
Spostamento della visualizzazione
|
-7,5～3000μs
|
|
Elaborazione del segnale
|
|
Cancello
|
UN,B
|
|
Cancello del punto di partenza
|
Portata completa
|
|
Larghezza del cancello
|
Punto di partenza per la gamma completa
|
|
Altezza del cancello
|
5～95%
|
|
Modalità di prova
|
Frontiera, Picco
|
|
Visualizzazione dei dati
|
Lettura nel cancello: portata e percorso sonoro
|
|
Risoluzione di misurazione
|
0,1 mm
|
|
Sistema/altro
|
|
Consumo energetico
|
15 W,varia in base alla configurazione
|
|
Trasmissione dei dati
|
Ethernet 1000M
|
|
Angolo
|
Scansione L -75°～+75°, passo 0,1, 1, 10 regolabile; Scansione S -75°～+75°, ottimizzazione automatica a gradini
|
|
Misurare
|
188×238×403; 100×200×300
|
|
Porta
|
Q5
|
|
Porta dell'encoder
|
2 Encoder incrementale
|
|
Porta USB
|
2
|
|
Porta I/O
|
Tipo rotondo
|
|
Porto netto
|
Ethernet 100M/1000M
|
|
Porta di debug
|
COM1
|
Principio strutturale:
L'HFD-UT8C è un modulo indipendente, collegato all'host di monitoraggio tramite il cavo di rete. Il software in esecuzione sull'host di monitoraggio invia istruzioni all'HFD-UT8C attraverso l'interfaccia di rete e riceve i dati restituiti dall'HFD-UT8C, come mostrato nella figura seguente.
Caratteristiche:
Sviluppi secondari
l Fornire un set completo di programmi di esempio client, codice sorgente DEMO. Il codice DEMO dispone già di funzioni ultrasoniche multicanale di base. Gli utenti possono fare riferimento al codice DEMO per lo sviluppo secondario o aggiungere funzioni direttamente al codice DEMO per lo sviluppo.
l L'accesso alla programmazione secondaria attentamente progettato consente una programmazione intuitiva e semplice, supportando il debug manuale. Prima della programmazione, l'utente può inviare manualmente gli strumenti all'HFD-UT2C~UT40C per testare l'effetto della modifica dei parametri
Caratteristiche fisiche eccellenti
l Circuito interno di eccitazione ad ultrasuoni integrato, forma d'onda quadra negativa, tensione regolabile da - 25 V a - 300 V, larghezza dell'impulso regolabile da 30 ns a 1000 ns, massimo adattamento con diversi tipi di elementi trasmittenti.
l Integrato internamente con la maggior parte delle funzioni di elaborazione e rilevamento del segnale richieste dallo strumento di rilevamento di difetti a ultrasuoni, come la compressione dell'onda A, il rilevamento del gate, la misurazione del percorso del suono, ecc., è possibile impostare rapidamente un sistema di rilevamento di difetti a ultrasuoni standard.
l Offre dati grezzi per l'elaborazione da parte degli utenti inviando dati grezzi di acquisizione AD ai client
