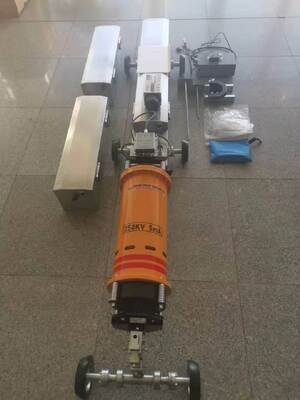

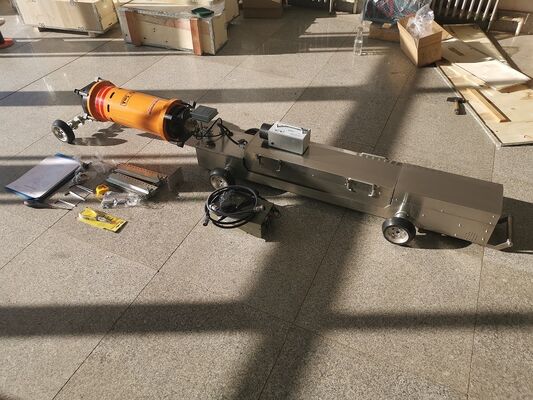

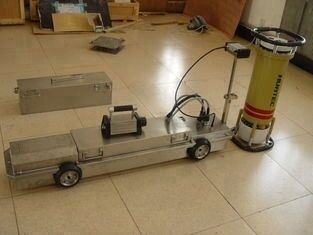

HUATEC X-Ray Pipeline Crawler Facile da usare rileva la linea di saldatura di una pipeline lunga
I crawler a raggi X comprendono la parte speciale in grado di rilevare la linea di saldatura di una pipeline lunga.elevata sensibilità di imagingI crawler per condotte a raggi X hanno un azionamento differenziale e assorbitori di vibrazioni.Il telaio dei trascinatori di condotte a raggi X può essere spostato nella condotta costantemente senza fuori centro di esecuzione e rovesciamentoI rettificatori di condotte a raggi X possono essere spostati nella condotta con grande efficienza perché è controllata da PLC con la protezione da blocco e sotto tensione.Il crawler per tubi a raggi X è facile da separare in diverse parti e poi da mettere insiemeSi può modificare il parametro di esposizione e fare il trascinatore del tubo a raggi X muoversi, fermarsi e avere un'esposizione con la fonte di controllo esterno.I crawler delle condotte a raggi X sono facili da usare.
Principali esibizioni
Crawler può operare esposizione quando si va avanti, e nessuna esposizione durante il ritorno
Durante l'esecuzione in condotta, può regolare automaticamente la sua velocità in base alla pendenza del tubo (ascendente o discendente)
Durante i processi di funzionamento e di esposizione, sono disponibili funzioni di rilevamento dei guasti (per acqua, ostruzione, guasto dell'alimentazione, sovra-corrente, sovra-tensione, surriscaldamento dei componenti, sotto-corrente, ecc.).). Se viene rilevato un errore, il crawler si invertirà immediatamente per realizzare la protezione a tempo pieno.
Regolazione a distanza del tempo: per regolare il tempo di esposizione al di fuori della condotta (istruzioni di funzionamento specificate nel menu dell'apparecchiatura)
PLC e touch screen sono installati all'interno del crawler per visualizzare lo stato di funzionamento in tempo reale,e con funzione di autocontrollo per informare l'operatore del guasto e della soluzione che può garantire un progresso di rilevamento senza intoppi
Una potenza costante garantisce una qualità uniforme del film
I sensori sono fissati per rilevare l'acqua, l'ostruzione, il guasto dell'alimentazione (sovracorrente, sovrastanza), sottocorrente, sottovoltaggio e sovratemperatura.PLC istruisce automaticamente il crawler a tornare indietro per la protezione.
La tensione di esposizione è regolabile continuamente
Specifica del crawler per tubazioni a raggi X
|
Modello
Specificità
|
HXPC-100A1
|
HXPC-100A2
|
HXPC-100B
|
HXPC-100C
|
HXPC-100D
|
HXPC-100E
|
|
Intervallo di rilevamento del diametro del tubo
|
Φ610 ¢Φ1219 mm
|
Φ610 mm Φ1422 mm
|
Φ410 ¢Φ1016 mm
|
Φ273 ¢Φ710 mm
|
Φ219Φ510mm
|
Φ159️Φ168mm
|
|
Peso totale
|
140 kg
|
155 kg
|
125 kg
|
100 kg
|
70 kg
|
40 kg
|
|
Lunghezza del crawler
|
2200 mm
|
2200 mm
|
2000 mm
|
2000 mm
|
1770 mm
|
1770 mm
|
|
Velocità di trascinamento
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
16-18M/min
|
|
Distanza di trascinamento
|
8 km andata e ritorno
|
8 km andata e ritorno
|
8 km andata e ritorno
|
8 km andata e ritorno
|
8 km andata e ritorno
|
8 km andata e ritorno
|
|
Errore di localizzazione
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
± 5 mm
|
|
Max.tensione di uscita
|
300Kv
|
350Kv
|
250Kv
|
200Kv
|
150Kv
|
120Kv
|
|
Corrente di uscita massima
|
3mA
|
3mA
|
3mA
|
3mA
|
3mA
|
3mA
|
|
Capacità di arrampicata
|
45°
|
45°
|
45°
|
45°
|
45°
|
27°
|
|
Punto di messa a fuoco mm
|
1.0x3.0
|
1.0x2.3
|
1.0x2.0
|
1.0x2.0
|
1.0x2.0
|
0.8x3.5
|
|
Angolo di radiazione
|
360°*35°
|
360°*35°
|
360°*30
|
360°*38
|
360°*38
|
360°*38°
|
|
Potenza di uscita
|
1.0KW
|
1.5KW
|
0.75KW
|
0.6KW
|
0.5KW
|
0.5KW
|
|
Energia della batteria
|
22Ah/120V
|
22Ah/120V
|
17Ah/120V
|
12Ah/120V
|
10Ah/96V
|
7h/96V
|
|
Potenza del motore
|
300 W
|
300 W
|
300 W
|
200 W
|
150 W
|
100 W
|
|
Tempo di esposizione
|
1s~1hcontinua regolabile
|
1s~1hcontinua regolabile
|
1s~1hcontinua regolabile
|
1s~1hcontinua regolabile
|
1s~1continua regolabile
|
1s~1continua regolabile
|
|
Tensione di esposizione
|
5 selezione
|
5 selezione
|
5 selezione
|
5 selezione
|
5 selezione
|
5 selezione
|
|
Temperatura di funzionamento
|
-40° ~ 70°
|
-40° ~ 70°
|
-30° ~ 70°
|
-30° ~ 70°
|
-30° ~ 70°
|
-30° ~ 70°
|
|
Spessore di penetrazione massimo
|
35 mm
|
42 mm
|
30 mm
|
24 mm
|
16 mm
|
12 mm
|
Il crawler include sotto parti come accessori standard:
Veicolo principale
Piastra di acido di piombo: 1
Macchina a raggi X:
Manuale d'uso
Certificato di taratura
