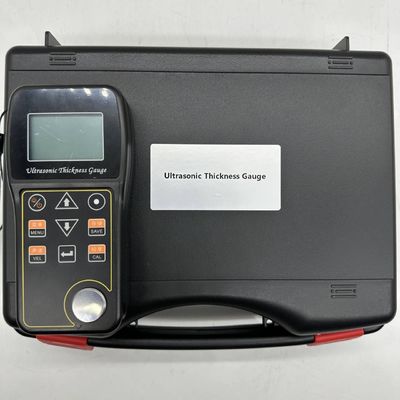

TG-200 Portable Echo-Echo Through Paint Rust Spessore ultrasonico Metro 0.01mm Risoluzione 500 gruppi Data Storage NDT Strumento di misura

TG-200 Portable Echo-Echo Through Paint Rust Spessore ultrasonico Metro 0.01mm Risoluzione 500 gruppi Data Storage NDT Strumento di misura

Portata di applicazione

Questo misuratore di spessore adotta modalità di eco multiple (IE, EE), che possono misurare lo spessore del prodotto attraverso un determinato spessore di rivestimento.Questo strumento può essere equipaggiato con una sonda di misura dello spessore ad impulsi stretti ad ultrasuoni, che può utilizzare la modalità E-E per passare attraverso lo strato di rivestimento, lo strato di ruggine e misurare con precisione lo spessore del corpo del pezzo da lavorare tra 3 e 20 mm,e la precisione di misura dello spessore può raggiungere i 5 μm■ può essere equipaggiato anche con sonde di misura dello spessore ordinarie, il cui campo di rilevamento può raggiungere 0,60 mm~500 mm. Questo strumento può misurare con precisione varie piastre e varie parti lavorate,e può essere ampiamente utilizzato nel petrolio, chimica, metallurgia, costruzione navale, aviazione, aerospaziale e altri settori.

Parametri tecnici

Principi fondamentali

Il principio di misurazione dello spessore ultrasonico è simile a quello della misurazione delle onde ottiche.Quando raggiunge l'interfaccia del materialeLo spessore del materiale misurato è determinato misurando con precisione il tempo di propagazione ultrasonora nel materiale.

Caratteristiche dello strumento

• Per misurare con precisione lo spessore sono adottate tre modalità di misurazione, P-E I-E e prova;La modalità I-E consente al gauge di misurare lo spessore attraverso il rivestimento;
• sono adottati chip di sincronizzazione ad alta precisione e modello di taratura del percorso v, con ampia gamma di misura e elevata precisione di misura;
• le informazioni di misura possono essere memorizzate completamente, compresi il valore di misura dello spessore, la velocità sonora misurata e le informazioni relative al tempo;
• per l'alimentazione sono utilizzate due batterie alcaline n. 5;
• la risoluzione di visualizzazione è di 0,01 mm e il limite di errore è dello 0,4% H (H è lo spessore del pezzo da lavorare);
• il contrasto del display a cristalli liquidi è regolabile e dispone di un display a retroilluminazione a LED, che può essere utilizzato in vari ambienti luminosi.

Principali parametri funzionali

• ha una taratura a zero, in grado di correggere automaticamente l'errore del sistema;
• se lo spessore è noto, la velocità del suono può essere misurata indietro per migliorare la precisione delle misurazioni;
• ha la funzione di comando dello stato di accoppiamento per cogliere intuitivamente lo stato di misurazione;
• ha la funzione di indicazione della potenza, che può visualizzare in tempo reale la potenza rimanente della batteria.

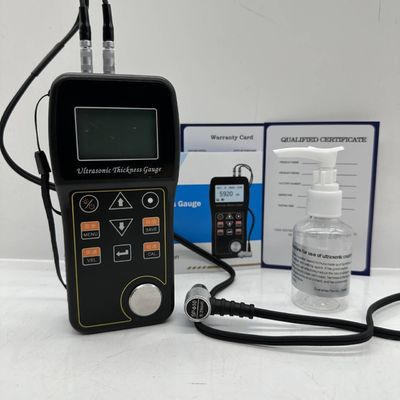

Consegna standard:

Unità principale 1 pc

Sonde di tipo di base 5M 10mm

Piante di coppia

Cassa da trasporto

Manuale

Certificato di taratura

Software per PC

Accessori opzionali:

Sonde diverse

Collegamento per alte temperature

Blocco a passo
