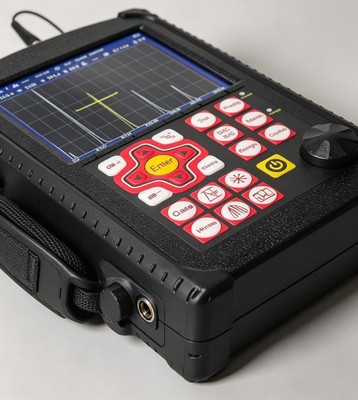

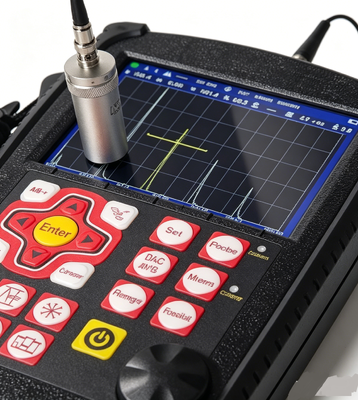

FD-310A Rilevatore di difetti ad ultrasuoni digitale DAC AVG AWS Diagramma di saldatura Gamma di test 0-10000 mm Report PDF Output Tester per ispezione crepe NDT industriale
★La finestra di dialogo intuitiva e interattiva aiuta operazioni come la calibrazione, la creazione di curve, ecc.
★Tutti gli strumenti di cui hai bisogno: DAC, AVG, AWS,Schema di saldatura, ecc.
★Frequenza di ripetizione dell'impulso: regolazione precisa 10-2000 Hz, scansione ad alta velocità, nessuna perdita.
★Elevato rapporto segnale/rumore, eco chiara e stabile, design antirumore, perfetto per condizioni di lavoro difficili.
★AD a 10 cifre, il campionamento ad alta velocità porta a un migliore diagramma dell'eco con tutti i dettagli. Sensibile e in grado di rilevare anche i più piccoli difetti.
★Display cristallino a colori reali. L'interfaccia utente utile rende l'operazione molto più semplice.
★Archiviazione dati USB illimitata.,Report PDF in uscita.
Specifiche
| Allineare |
0-10000 mm, alla velocità dell'acciaio |
| Velocità materiale |
1000～10000 m/s |
| Frequenza di ripetizione degli impulsi |
10-2000 Hz |
| Gamma dinamica |
≥38 dB |
| Linearità |
Orizzontale: +/-0,2% FSW, verticale: 0,25% FSH, precisione dell'amplificatore +/-1 dB
|
| Potere risolutivo |
>40dB(5P14) |
| Lasciamenti di sensibilità |
>65dB |
| Rifiutare (soppressione) |
Altezza schermo intero da 0 a 80%, configurazione di indipendenza 500, qualsiasi criterio può essere inserito liberamente, possiamo lavorare nella scena senza blocco di test |
| Grande memoria |
1000 Un grafico |
| Modalità di prova |
Eco di impulso, doppio elemento e trasmissione passante |
| Tipi di sonda |
Singolo diritto, Singolo angolo, Daul diritto, Daul Anlge, Thrugh |
| Monitor per cancelli |
Due cancelli indipendenti controllabili su tutta la gamma di scansione |
| Unità |
Pollice o millimetro |
| Requisiti di alimentazione |
Rete CA 100-240 VCA, 50-60 Hz |
| Visualizza ritardo |
Da -20 a 3400 µs |
| Ritardo sonda/Offset zero |
Da 0 a 99,99 µs |
| Pacco batteria interna ricaricabile agli ioni di litio |
7,2 V a 5600 mAh, 10 ore di funzionamento nominale a seconda della luminosità del display,Tempo di ricarica tipico di 4 ore |
| A×L×P(mm) |
240×160×45 (mm) |
| Temperatura operativa |
-10℃a 50℃,Temperatura di conservazione: -30℃a 50℃
|
| Energia impulsiva |
Selezionabile 200 V, 300 V, 400 V, 500 V |
| Rettifica |
Mezza onda positiva, semionda negativa, onda intera, sistema RF |
| Sensibilità |
110 dB max con risoluzione selezionabile 0,1, 1,0, 2,0, 6,0 dB |
| Collegamenti del trasduttore |
BNC o LEMO |
Divertimentoazioni
Visualizzazione automatica della posizione precisa del difetto (profondità d,livello pag,distanza s,ampiezza,szdB,ф).
Dimensionamento dei difetti: il dimensionamento automatico dei difetti utilizzando AVG/AVG o DAC, accelera la segnalazione del rifiuto dell'accettazione dei difetti.
Calibrazione automatica del punto zero del trasduttore, degli angoli, del bordo anteriore e della velocità del materiale.
Comodo da realizzare e utilizzare DAC e AVG per valutare l'eco, la curva può essere modificata e compensata.
Collegamento del disco U,l'unità può avere memoria illimitata, report PDF in uscita e sistema di aggiornamento.
Schema di saldatura.
Ci sono 15 standard nell'unità.
AWS D1.1.
Funzionalità di correzione della superficie curva.
Funzione di misurazione dell'altezza della fessura.
Ingrandisci il cancello:diffusione della portata del cancello su tutta la larghezza dello schermo.
Funzione di guadagno automatico.
Inviluppo: visualizzazione simultanea dell'A-scan in tempo reale con una frequenza di aggiornamento di 60 Hz e dell'inviluppo dell'A-scan
display.
Peak Hold: confronta le forme d'onda dei picchi congelati con gli A-Scan in tempo reale per interpretare facilmente i risultati dei test.
Congelamento scansione:Il blocco del display conserva i dati sulla forma d'onda e sul percorso del suono.
Allarme:Segnale acustico e LED.
Orologio in tempo reale.
Riempi l'eco.
Marchio di cattura.
Colore dell'eco all'interno del Cancello.
