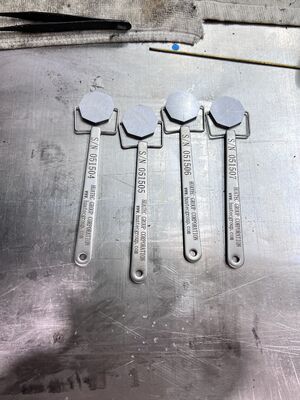

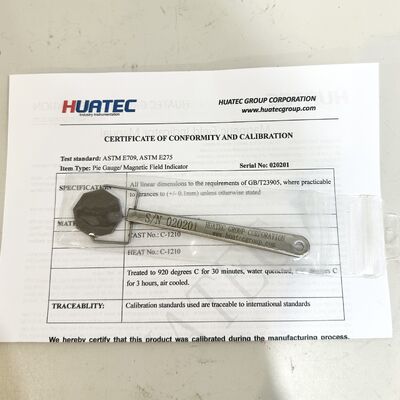

Indicatore di campo magnetico con indicatore a torta ottagonale Modello ottagonale standard Pezzo di prova sul campo per l'ispezione delle particelle magnetiche MPI

Riepilogo:

L'indicatore del campo magnetico si basa sullo standard cinese "ispezione con particelle magnetiche dei recipienti a pressione in acciaio" e "ispezione con particelle magnetiche dei contenitori a pressione forgiati". Il metodo di ispezione della polvere magnetica standard ASTME709 della società americana di test dei materiali e il metodo di ispezione della polvere magnetica dei forgiati in acciaio ASTMA275 e il JB3965-85, il JB4730-94, la produzione di progettazione standard di figura 11-9. Pertanto, non è adatto solo per recipienti a pressione, ma anche per prodotti meccanici generali. È un buon strumento per l'ispezione delle particelle magnetiche. Può verificare le prestazioni complete dell'apparecchiatura di rilevamento dei difetti, della sospensione della polvere magnetica e se il metodo operativo è appropriato. Possiamo facilmente usarlo per riflettere l'intensità e la direzione del campo magnetico nella regione magnetizzata.

Utilizzo

1.Quando si utilizza l'indicatore di campo magnetico di tipo 1, la maniglia viene afferrata con la mano, la superficie in rame è rivolta verso l'alto e la superficie a otto linee è fissata al pezzo. L'impugnatura viene afferrata con la mano con l'indicatore di campo magnetico di tipo 2, in modo che qualsiasi lato dell'indicatore di campo magnetico possa essere fissato al pezzo.

2. Metodo continuo con indicatore di campo magnetico di tipo 1 e 2, quando si spruzza polvere magnetica o sospensione magnetica, quando sulla superficie dell'indicatore magnetico appaiono linee di marcatura magnetiche chiare, mostra che l'effetto magnetico è stato prodotto. Quando l'indicatore magnetico non forma segni magnetici o non forma segni magnetici nella direzione richiesta, è necessario modificare il metodo di regolazione della magnetizzazione.

3. I 3 tipi di indicatori di campo magnetico sono l'imitazione della Germania occidentale. Non solo può ispezionare l'attrezzatura per il rilevamento dei difetti, ma anche verificare le prestazioni complete e il corretto metodo di funzionamento della sospensione di particelle magnetiche. Può essere utilizzato convenientemente per riflettere l'intensità e la direzione del campo magnetico nella regione magnetizzata. La distanza tra la copertura e il ferro dolce può essere regolata e il valore limite della profondità di sepoltura del difetto superficiale vicino può essere osservato e osservato ad un determinato valore del campo magnetico.

4. L'indicatore del campo magnetico è composto da un anello di schermatura magnetica piatto, senza residui, in tale anello di schermatura. È dotato di un ferro dolce cilindrico composto da 4 parti. Queste 4 parti sono separate l'una dall'altra da interstizi non magnetizzati, che formano due giunti verticali, e un coperchio sul ferro dolce cilindrico. Il passo del coperchio girevole è di 0,5 mm, con 1, 2, 3, 4 lettere per rotazione di 90 gradi. Sul coperchio è ricoperto un sottile piano di ottone. Il piano di copertura può essere regolato per regolare la distanza tra il coperchio e il cilindro in ferro dolce.

5. Quando si controlla il dispositivo su un pezzo magnetizzato, c'è una parte della linea di forza magnetica che passa attraverso la colonna di ferro dolce. Se la polvere magnetica e la sospensione magnetica vengono disperse, nella fessura del coperchio si forma una fessura corrispondente in base alla direzione del campo magnetico. Ruota il coperchio di 360 gradi, vale a dire che il coperchio è a 0,5 mm di distanza dal cilindro di ferro dolce, continua a ruotare il coperchio e aumenta la distanza tra il coperchio e il ferro dolce. Se la visualizzazione delle particelle magnetiche non scompare. Per determinare la direzione del campo magnetico, l'indicatore del campo magnetico può essere ruotato lentamente finché la visualizzazione della fessura non raggiunge il grado più evidente e il campo magnetico in questa posizione è in direzione verticale.
