HXRF-QP880 Analisatore di spettroscopia di emissione ottica digitale Calibrazione ottica automatica Macchina di prova del materiale metallico con elettrodo di tungsteno

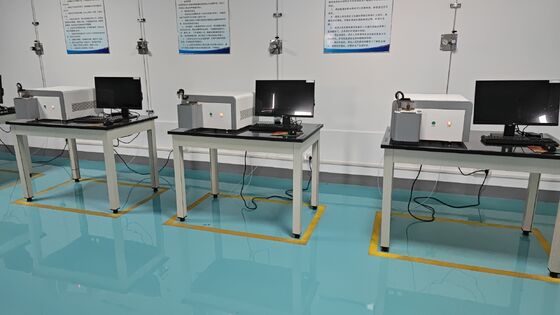

1.Visualizzazione degli strumenti
HXRF-QP880 Full Spectrum Optical Emission Spectrometer adotta lo standard internazionale di progettazione e tecnologia di produzione.Utilizza il più avanzato dispositivo di acquisizione del segnale CMOS della Hamamatsu Co. del Giappone.Ogni CMOS può impostare il numero di scintille separatamente.Questo spettrometro CMOS non è solo contenere la caratteristica di pieno spettro di spettrometro CCD ma hanno anche i vantaggi di spettrometro PMT che ha un limite di rilevamento molto basso per gli elementi non metalliciLa progettazione dell'intera macchina è ragionevole. Ha anche molti vantaggi quali facile funzionamento, alto risultato di prova di precisione, stabilità a lungo termine ecc.
1)Principali parametri tecnici
|
Campo di applicazione
|
Metallurgia, fonderia, macchinari, ricerca scientifica, ispezione delle materie prime, automotive, petrolchimica, cantieristica navale, energia elettrica, aviazione, energia nucleare, fusione di metalli e metalli non ferrosi,industria di trasformazione e recupero.
|
|
Matrice di analisi
|
Fe, Al, Cu, Zn, Ni, Mg, Pb ecc.
|
|
Sistema ottico
|
Sistema ottico circolare a vuoto a spettro completo para-Runge-Roland
|
|
Intervallo di lunghezza d'onda
|
160~580 nm
|
|
Distanza focale della griglia
|
401 mm
|
|
Detettore
|
Matrice CMOS ad alte prestazioni
|
|
Tipo di sorgente luminosa
|
Fonte luminosa digitale, tecnologia di precombustione ad alta energia.
|
|
Frequenza di scarico
|
100-1000 Hz
|
|
Corrente di scarico
|
Max 400A
|
|
Potenza di lavoro
|
AC220V 50/60Hz 1200W
|
|
Tempo di analisi
|
Secondo il tipo di campione, normalmente sono circa 20 anni.
|
|
Tipo di elettrodo
|
Elettrodo a spruzzo di tungsteno
|
|
Disparità analitica
|
4 mm
|
|
Altre funzioni
|
Temperatura, software di controllo automatico della pressione, monitoraggio delle comunicazioni.
|
2)Principali caratteristiche tecniche
|
Sistema ottico ad alte prestazioni
|
The arc flame generated by the excitation of optical system is directly introduced into the vacuum optical chamber by the lens which realizes the optical path through and effectively reduces the loss of the optical path.
|
|
Il rilevatore CMOS ad alta precisione può misurare con precisione gli elementi non metallici quali C, P, S, As, B, N e tutti i tipi di elementi metallici.
|
|
I risultati dei test sono accurati, riproducibili e stabili a lungo termine.
|
|
Calibrazione automatica del percorso ottico
|
Calibrazione automatica del percorso ottico: sistema ottico di scansione automatica delle linee spettrali per garantire la correttezza della ricezione ed eliminare il fastidioso lavoro di scansione dei picchi.
|
|
Lo strumento identifica automaticamente una particolare linea spettrale e la confronta con la linea di stoccaggio originale, determina la posizione di deriva,e scopre la posizione attuale dei pixel della linea analitica per la misurazione.
|
|
Progettazione di lenti a chiusura
|
Il sistema ottico a vuoto adotta una finestra incidente unica e un isolamento a vuoto che può essere utilizzato nello stato di funzionamento del sistema a vuoto.La lente ottica adotta una struttura di lente chiusa che è conveniente per la pulizia e la manutenzione quotidiana.
|
|
Tavola aperta Spark
|
La progettazione flessibile della pinza di campionamento della tavola di accensione aperta è progettata per soddisfare l'analisi dei campioni per varie forme e dimensioni presso il sito del cliente.
|
|
L'analisi minima del filo può raggiungere i 3 mm utilizzando una piccola pinza campione.
|
|
Tecnologia degli elettrodi a getto
|
Utilizzando la più avanzata tecnologia di elettrodi a spruzzo al mondo e utilizzando un elettrodo di tungsteno, un flusso di getto di argon si formerà attorno all'elettrodo sotto lo stato eccitato.Quindi il punto di eccitazione non sarà in contatto con l'aria esterna durante il processo di eccitazione e la precisione di eccitazione sarà migliorata.
|
|
Con una progettazione unica del gas argon, ridurre notevolmente il consumo di gas argon e risparmiare sui costi del cliente.
|
|
Modulo integrato di percorso del gas
|
Il sistema di percorso dell'aria adotta la progettazione senza manutenzione del modulo di percorso del gas al posto della valvola solenoide e del flussometro.La funzione di auto-soffiatura dell'elettrodo crea un buon ambiente per l'eccitazione.
|
|
Fonte luminosa di eccitazione digitale
|
La sorgente luminosa di eccitazione digitale adotta la sorgente luminosa di eccitazione plasmatica più avanzata del mondo.
|
|
L'impulso di eccitazione digitale completo è utilizzato per garantire la risoluzione ultra elevata e l'alta stabilità dell'uscita del plasma del campione.
|
|
I parametri della sorgente luminosa possono essere regolati arbitrariamente per soddisfare i requisiti di eccitazione di vari materiali.
|
|
Acquisizione di dati ad alta velocità
|
Lo strumento adotta un rivelatore CMOS ad alte prestazioni e ogni CMOS ha la funzione di raccogliere e analizzare i dati.Può monitorare e controllare automaticamente lo stato di funzionamento dei moduli come la temperatura, vuoto, pressione dell'argon, sorgente luminosa, camera di eccitazione ecc.
|
|
Trasmissione dati Ethernet
|
La scheda Ethernet e il protocollo TCP/IP sono utilizzati tra il computer e lo spettrometro per evitare gli svantaggi delle interferenze elettromagnetiche e l'invecchiamento della fibra ottica.il computer e la stampante sono completamente esterni che è conveniente per l'aggiornamento e la sostituzione.
|
|
Monitorare da remoto lo stato dello strumento, il sistema di controllo multicanale e tutti i parametri dello strumento.
|
|
Curva di lavoro prefabbricata
|
Con diversi materiali e gradi della biblioteca standard, la fabbrica prefabbricata curva di lavoro prima della consegna che è conveniente per l'installazione e la messa in servizio al fine di produzione tempestiva.
|
|
Il programma di analisi sarà diverso a seconda dei metalli e degli elementi.Secondo il programma di analisi, è possibile selezionare automaticamente la condizione ottimale di prova.
|
|
L'ambito di analisi è allegato al disciplinare e può essere liberamente tracciato o ampliato in base al campione standard fornito dall'utente.
|
|
Velocità di analisi rapida
|
La velocità di analisi e' molto veloce, ci vogliono solo 20 secondi per un test.
|
|
Secondo diversi materiali di analisi, fissando il tempo di pre-combustione e il tempo di misurazione, lo strumento può ottenere il miglior effetto di analisi nel minor tempo possibile.
|
|
Analisi multi-matrice
|
Il progetto del percorso ottico adotta una struttura di bussola. I rilevatori sono disposti alternativamente su e giù in modo che tutte le linee spettrali siano ricevute.l' analisi multi-matrice può essere realizzata.
|
|
È facile aggiungere matrice, tipi di materiali ed elementi analitici senza costi hardware in base alle esigenze di produzione.
|
|
Sistema di software di lingua cinese-inglese
|
Il software di funzionamento dello strumento è completamente compatibile con il sistema Windows 7/8/10.
|
|
Il software è facile da usare anche senza conoscenza dello spettrometro e senza esperienza operativa.
|
2.Configurazione tecnica
1)Specifiche e parametri tecnici
|
Articolo
|
Indice
|
|
Matrice di analisi
|
Fe, Al, Cu, Zn, Ni, Pb, Mg ecc.
|
|
Tempo di analisi
|
Secondo il tipo di campione, normalmente sono venti.
|
|
Sistema ottico
|
Percorso
|
|
Intervallo di lunghezza d'onda
|
160️580 nm
|
|
Potenza di lavoro
|
(220±20)V AC,(50 ± 1)Hz,Fornitore di corrente monofase con protezione a terra.
|
|
Temperatura di funzionamento
|
(10️30)°C
|
|
Temperatura di conservazione
|
(0️45)°C
|
|
Umidità di lavoro
|
20Percentuale80Percentuale
|
|
Requisito di purezza del gas argonico
|
99.999%
|
|
Pressione all'ingresso del gas argonico
|
0.5MPa
|
|
Misuratore di flusso di gas argonico
|
Flusso di eccitazione 3,5 L/min,Mantenere il flusso di 0,4 L/min,Capacità di scarico in standby 0,1 L/min.
|
|
Potenza di eccitazione massima
|
400VA
|
|
Potenza media in standby
|
100VA
|
|
Tipo di sorgente luminosa
|
Sintesi di impulsi con sorgente luminosa digitale (sorgente luminosa digitale con impulso programmabile)
|
|
Frequenza di scarico
|
Massimo 1000 Hz
|
|
Corrente di scarico
|
Max 400A
|
|
Impulso di accensione
|
1️14 kV
|
|
Pulso di eccitazione di scintilla
|
20️230 V
|
|
Pulso di eccitazione dell' arco
|
20️60 V
|
|
Diametro del foro della tavola di scintilla
|
13 mm
|
2)Sistema ottico
Io... Sistema ottico a spettro completo con struttura lpa-Runge
Io... Distanza di lunghezza d'onda: 160️580 nm
Io... Detettori CMOS multipli ad alte prestazioni
Io... Resistenza ai cambiamenti di temperatura ambientale
Io... Progettazione integrata della camera ottica, rilevatore CMOS assicura onde corte per ottenere le migliori prestazioni.
Io... Controllo della temperatura costante della stanza ottica.°C.
3)Tabella di campionamento di scintille
Io... La struttura speciale della camera di eccitazione rende più conveniente la pulizia della camera di eccitazione del campione.
Io... The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyÈ per proteggere la salute e la sicurezza degli operatori.
Io... Spazio di eccitazione più piccolo che consuma meno argon.
Io... Fabbricazione di campioni facile da usare.
Io... L'elettrodo ha la funzione di auto-soffiatura che rende la vita dell'elettrodo più lunga e molto più facile da pulire.
Io... La dimensione del poro eccitato di 13 mm è più favorevole per l'analisi del campione.
Io... Il generatore di campioni aperto può essere utilizzato per l'analisi di campioni di varie dimensioni e forme.
Io... Il design della struttura della lente rende più conveniente lo smontaggio e la pulizia della lente e il design del lavaggio con argon può prolungare il ciclo di pulizia della lente.
4)Fonte luminosa digitale
Io... Fonte luminosa digitale completa a sintesi di impulsi (fonte luminosa digitale completa a impulsi programmabile). Frequenza massima fino a 1000 Hz.
Io... Tecnologia di precombustione ad alta energia
Io... Progettazione ottimale del circuito di controllo e di alimentazione e perfetta funzione di protezione della sicurezza da eccitazione.
Io... Fornire la forma ottimale di scintilla, arco o combinazione di onde di eccitazione per diversi campioni di analisi.
Io... Frequenza- Sì, certo.100️1000)Hz
Io... Corrente di scarico:massimo 400 A
5)Sistema di acquisizione dei dati
Io... Processore DSP ad alte prestazioni con funzione di acquisizione e controllo dati ad altissima velocità.
Io... L'acquisizione di una singola scintilla e l'acquisizione di un ritardo spettrale per ottenere una misurazione più ottimizzata del contenuto degli elementi.
Io... Computer esterno (opzionale per l'utente)
Io... Trasmissione di dati Ethernet ad alta velocità
6)Software di analisi
Io... Software di analisi grafica basato sul sistema operativo Windows, comodo e pratico.
Io... Funzione completa di diagnosi automatica del sistema.
Io... Perfetta funzione di gestione del database, facile da interrogare e riassumere i dati.
Io... algoritmo di correzione intelligente per garantire la stabilità e l'affidabilità dello strumento.
Io... Informazioni complete sulle linee spettrali e algoritmi di deduzione delle interferenze per garantire analisi più accurate.
Io... Mi sto adattando all'ultimo sistema operativo Windows.
7)Elenco dei componenti principali e origine
|
- No, no, no, no.
|
Nome
|
Marchio
|
Origine
|
|
1
|
Array CMOS
|
HAMAMATSU
|
Giappone
|
|
2
|
Grigliatura
|
Zeiss
|
Germania
|
|
3
|
Occhiali ottici
|
Zeiss
|
Germania
|
|
4
|
Fibra ottica
|
Agilent
|
Cina
|
|
5
|
Slit
|
Lenoxlaser
|
Cina
|
|
6
|
Filtro
|
TDK
|
Giappone
|
|
7
|
Sensore di pressione
|
SSI
|
Cina
|
|
8
|
Blocco di valvola
|
Attacco aereo
|
Taiwan
|
|
9
|
Fonte luminosa digitale modulare
|
nuojin
|
nuojin
|
|
10
|
Controllo principale e acquisizione dei dati
|
nuojin
|
nuojin
|
|
11
|
Sistema ottico a vuoto
|
nuojin
|
nuojin
|
|
12
|
Modulo della stazione di fuoco
|
nuojin
|
nuojin
|
|
13
|
Software di sistema
|
nuojin
|
nuojin
|
|
14
|
Computer
|
Leno ovo
|
Cina
|
|
15
|
Stampa
|
HP
|
Cina
|
|
16
|
Campioni standard
|
Norma nazionale
|
Marchio cinese o straniero
|
3.Elementi di analisi e intervalli
|
Programma
|
Leghe a basso contenuto di Fe
|
Acciaio Fe-Cr-Ni
|
Acciaio Fe-Cr
|
|
Elementi
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
|
C
|
0.0006
|
1.3
|
0.008
|
2.5
|
0.04
|
2.2
|
|
- Sì.
|
0.01
|
3.9
|
0.09
|
4
|
0.1
|
1.4
|
|
M
|
0.03
|
2.1
|
0.12
|
16
|
0.1
|
1.5
|
|
P
|
0.002
|
0.12
|
0.003
|
0.3
|
0.006
|
0.05
|
|
S
|
0.002
|
0.16
|
0.001
|
0.4
|
0.001
|
0.3
|
|
Cr
|
0.01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
Ni
|
0.004
|
4.4
|
0.8
|
48
|
0.09
|
4.2
|
|
Mo.
|
0.0004
|
1.3
|
0.08
|
4.2
|
0.02
|
1
|
|
Al
|
0.003
|
1.5
|
0.005
|
1.7
|
0.1
|
1.7
|
|
Cu
|
0.0002
|
0.5
|
0.05
|
4.5
|
0.02
|
0.5
|
|
Co
|
0.001
|
0.5
|
0.008
|
17
|
0.01
|
0.5
|
|
Ti
|
0.002
|
1.2
|
0.005
|
1.1
|
0.006
|
0.4
|
|
Nb
|
0.002
|
0.3
|
0.02
|
2
|
|
|
|
V.
|
0.0003
|
0.9
|
0.02
|
9.5
|
0.03
|
1.1
|
|
W
|
0.03
|
2.1
|
0.002
|
4.1
|
0.05
|
0.7
|
|
Pb
|
0.0003
|
0.03
|
0.0001
|
0.02
|
|
|
|
B
|
0.0006
|
0.02
|
0.0007
|
0.02
|
|
|
|
Sd
|
0.001
|
0.09
|
0.0003
|
0.05
|
|
|
|
Zn
|
0.002
|
0.04
|
0.006
|
0.008
|
|
|
|
Come
|
0.0007
|
0.1
|
0.0004
|
0.04
|
|
|
|
Bi
|
0.0001
|
0.01
|
0.00004
|
0.003
|
|
|
|
Zr
|
0.004
|
0.35
|
|
|
|
|
|
Ca
|
0.0004
|
0.002
|
0.0003
|
0.001
|
|
|
|
Sb
|
0.0002
|
0.02
|
0.0005
|
0.022
|
|
|
|
N
|
0.002
|
0.09
|
0.004
|
0.9
|
|
|
|
Fe
|
Matrice
|
Matrice
|
Matrice
|
|
Programma
|
Ferro in ghisa
|
Fabbricazione a partire da prodotti della voce 8528
|
Acciaio Fe-Mn
|
Acciaio Fe-Tool
|
|
Elementi
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
|
C
|
1.8
|
4.5
|
0.9
|
3.4
|
0.5
|
2.4
|
0.08
|
2.2
|
|
- Sì.
|
0.2
|
4.7
|
0.2
|
2.5
|
0.3
|
1.7
|
0.04
|
1.5
|
|
M
|
0.06
|
4.7
|
0.1
|
2.4
|
5.3
|
23
|
0.04
|
1.7
|
|
P
|
0.02
|
0.8
|
0.01
|
0.3
|
0.01
|
0.2
|
0.004
|
0.07
|
|
S
|
0.003
|
0.2
|
0.01
|
0.15
|
0.006
|
0.11
|
0.001
|
0.06
|
|
Cr
|
0.03
|
10.5
|
0.4
|
34
|
0.08
|
3.8
|
1.8
|
14
|
|
Ni
|
0.05
|
6.8
|
0.05
|
32
|
0.04
|
3.5
|
0.07
|
0.55
|
|
Mo.
|
0.01
|
2.1
|
0.1
|
4
|
0.1
|
2
|
0.02
|
9.4
|
|
Al
|
0.002
|
0.12
|
|
|
0.008
|
0.12
|
0.005
|
1.6
|
|
Cu
|
0.06
|
2.2
|
0.06
|
1.5
|
0.02
|
0.6
|
0.04
|
0.5
|
|
Co
|
0.008
|
0.03
|
|
|
0.007
|
0.1
|
0.008
|
8
|
|
Ti
|
0.007
|
1
|
0.01
|
0.14
|
0.004
|
0.4
|
|
|
|
Nb
|
0.002
|
0.7
|
0.1
|
0.7
|
0.08
|
0.42
|
|
|
|
V.
|
0.01
|
0.7
|
0.02
|
1.2
|
0.01
|
0.84
|
0.03
|
2.5
|
|
W
|
0.007
|
1
|
|
|
|
|
0.06
|
19
|
|
Pb
|
0.0002
|
0.04
|
|
|
|
|
0.0001
|
0.07
|
|
Mg
|
0.001
|
0.14
|
|
|
|
|
|
|
|
B
|
0.002
|
0.5
|
|
|
0.0009
|
0.02
|
|
|
|
Sd
|
0.003
|
0.3
|
|
|
0.008
|
0.07
|
0.007
|
0.05
|
|
La
|
0.002
|
0.12
|
|
|
|
|
|
|
|
C
|
0.004
|
0.09
|
|
|
|
|
|
|
|
N
|
|
|
|
|
0.01
|
0.09
|
0.008
|
0.05
|
|
Te
|
0.014
|
0.016
|
|
|
|
|
|
|
|
Fe
|
Matrice
|
Matrice
|
Matrice
|
Matrice
|
|
Programma
|
Leghe di al-Si
|
Leghe di Al-Zn
|
Leghe di al-Cu
|
Leghe di Al-Mg
|
Leghe di alcol puro
|
|
Elementi
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
|
- Sì.
|
0.02
|
24
|
0.02
|
9.4
|
0.02
|
7
|
0.02
|
2.3
|
0.01
|
1.2
|
|
Fe
|
0.02
|
4
|
0.03
|
1
|
0.05
|
1.9
|
0.07
|
0.8
|
0.01
|
4
|
|
Cu
|
0.005
|
6
|
0.01
|
4.3
|
0.01
|
13
|
0.007
|
1
|
0.002
|
1
|
|
M
|
0.005
|
1
|
0.02
|
1
|
0.05
|
1
|
0.03
|
2.4
|
0.001
|
1
|
|
Mg
|
0.01
|
1.5
|
0.01
|
4
|
0.01
|
2.7
|
0.006
|
10.2
|
0.002
|
1
|
|
Cr
|
0.005
|
0.5
|
0.01
|
0.4
|
0.01
|
0.14
|
0.01
|
0.4
|
0.001
|
0.15
|
|
Ni
|
0.02
|
2.5
|
0.01
|
0.2
|
0.01
|
2.3
|
0.005
|
0.25
|
0.001
|
0.16
|
|
Zn
|
0.005
|
3.5
|
0.01
|
12
|
0.05
|
3.5
|
0.01
|
1
|
0.002
|
0.5
|
|
Ti
|
0.005
|
0.4
|
0.005
|
0.3
|
0.001
|
0.2
|
0.007
|
0.3
|
0.001
|
0.15
|
|
Siate
|
0.001
|
0.2
|
|
|
|
|
0.001
|
0.009
|
|
|
|
Bi
|
0.02
|
0.6
|
0.002
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
|
Ca
|
0.002
|
0.03
|
|
|
|
|
|
|
|
|
|
Cd
|
0.001
|
0.3
|
0.002
|
0.3
|
0.01
|
0.3
|
0.01
|
0.3
|
0.001
|
0.3
|
|
C
|
|
|
|
|
|
|
0.05
|
0.3
|
0.05
|
0.3
|
|
Co
|
0.003
|
0.4
|
0.01
|
0.05
|
0.03
|
0.4
|
0.03
|
0.4
|
0.009
|
0.4
|
|
- Si '.
|
0.005
|
0.2
|
|
|
|
|
0.009
|
0.02
|
0.002
|
0.06
|
|
La
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Pb
|
0.005
|
0.5
|
0.005
|
0.5
|
0.01
|
0.5
|
0.001
|
0.5
|
0.002
|
0.5
|
|
Sb
|
0.005
|
0.4
|
|
|
0.1
|
0.4
|
|
|
|
|
|
Sd
|
0.003
|
0.5
|
0.005
|
0.2
|
0.02
|
0.3
|
0.0007
|
0.2
|
0.01
|
0.2
|
|
Sr.
|
0.005
|
0.1
|
|
|
|
|
|
|
|
|
|
V.
|
0.005
|
0.2
|
0.005
|
0.03
|
0.01
|
0.03
|
0.002
|
0.03
|
0.004
|
0.05
|
|
Zr
|
0.005
|
0.2
|
0.01
|
0.3
|
0.001
|
0.2
|
0.003
|
0.12
|
0.001
|
0.12
|
|
Pr
|
|
|
|
|
|
|
0.005
|
0.03
|
0.005
|
0.03
|
|
Nd
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Sm
|
|
|
|
|
|
|
0.001
|
0.006
|
0.001
|
0.006
|
|
P
|
0.002
|
0.005
|
|
|
|
|
|
|
|
|
|
Al
|
Matrice
|
Matrice
|
Matrice
|
Matrice
|
Matrice
|
|
Programma
|
Altri prodotti
|
Copper-nickel-Zn
|
Aluminico Bronzo
|
Altri materiali di acciaio
|
|
Elementi
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
|
Zn
|
0.5
|
45
|
0.01
|
0.8
|
0.04
|
7
|
0.003
|
11.3
|
|
Zn
|
|
|
18
|
33.5
|
|
|
|
|
|
Pb
|
0.01
|
6
|
0.002
|
1.3
|
0.002
|
0.12
|
0.001
|
21
|
|
Sd
|
0.009
|
9.5
|
0.009
|
5.8
|
0.003
|
2.5
|
0.005
|
19
|
|
P
|
0.002
|
0.2
|
0.003
|
0.07
|
0.002
|
0.2
|
0.001
|
1
|
|
M
|
0.001
|
5.3
|
0.0009
|
1.8
|
0.001
|
2.4
|
0.001
|
0.4
|
|
Fe
|
0.02
|
3
|
0.03
|
2.7
|
0.005
|
6
|
0.003
|
1
|
|
Ni
|
0.009
|
1.8
|
5.5
|
34
|
0.002
|
6
|
0.001
|
5
|
|
- Sì.
|
0.001
|
4.6
|
0.0009
|
0.8
|
0.004
|
0.3
|
0.002
|
1.4
|
|
Mg
|
0.001
|
0.01
|
0.003
|
0.7
|
|
|
|
|
|
Cr
|
0.001
|
0.2
|
0.0003
|
1.8
|
|
|
|
|
|
Te
|
|
|
|
|
|
|
|
|
|
Come
|
0.001
|
0.2
|
0.003
|
0.05
|
0.001
|
0.03
|
0.004
|
0.2
|
|
Sb
|
0.001
|
0.4
|
|
|
0.001
|
0.1
|
0.001
|
0.6
|
|
Cd
|
0.001
|
0.02
|
|
|
0.001
|
0.01
|
|
|
|
Bi
|
0.002
|
5.5
|
0.001
|
0.1
|
0.002
|
0.12
|
0.006
|
1
|
|
Ag
|
0.007
|
0.1
|
0.002
|
0.1
|
|
|
0.001
|
0.06
|
|
Siate
|
|
|
|
|
|
|
|
|
|
Co
|
0.004
|
0.5
|
0.007
|
0.3
|
|
|
0.001
|
0.2
|
|
Al
|
0.001
|
6.7
|
0.0009
|
2
|
3.0
|
12
|
0.01
|
0.6
|
|
S
|
0.001
|
0.15
|
0.0004
|
0.08
|
|
|
0.001
|
0.5
|
|
B
|
0.002
|
0.005
|
0.003
|
0.009
|
|
|
|
|
|
Ti
|
|
|
0.003
|
0.15
|
|
|
|
|
|
Se
|
0.003
|
1.4
|
|
|
|
|
0.005
|
0.5
|
|
Cu
|
Matrice
|
Matrice
|
Matrice
|
Matrice
|
|
Programma
|
Copper rosso
|
Bi-bronzo
|
Si-bronzo
|
|
Elementi
|
Min.
|
Max.
|
Min.
|
Max.
|
Min.
|
Max.
|
|
Zn
|
0.001
|
0.3
|
0.005
|
0.23
|
0.2
|
6
|
|
Zn
|
|
|
|
|
|
|
|
Pb
|
0.001
|
1.5
|
0.005
|
0.3
|
0.01
|
0.8
|
|
Sd
|
0.001
|
0.3
|
0.005
|
0.18
|
0.05
|
0.7
|
|
P
|
0.001
|
0.02
|
|
|
0.005
|
0.08
|
|
M
|
0.0001
|
0.1
|
0.005
|
0.08
|
0.2
|
1.8
|
|
Fe
|
0.001
|
0.2
|
0.02
|
0.28
|
0.1
|
1.7
|
|
Ni
|
0.001
|
0.5
|
0.005
|
0.35
|
0.05
|
1
|
|
- Sì.
|
|
|
0.02
|
0.3
|
1.5
|
5
|
|
Mg
|
0.001
|
0.01
|
|
|
0.002
|
0.01
|
|
Cr
|
0.001
|
0.03
|
0.002
|
0.006
|
|
|
|
Te
|
0.005
|
0.05
|
|
|
|
|
|
Come
|
0.005
|
0.3
|
|
|
0.005
|
0.08
|
|
Sb
|
0.005
|
0.35
|
|
|
0.005
|
0.07
|
|
Cd
|
0.001
|
0.03
|
|
|
|
|
|
Bi
|
0.001
|
0.07
|
|
|
0.002
|
0.02
|
|
Ag
|
0.006
|
0.05
|
|
|
|
|
|
Siate
|
|
|
0.32
|
3.2
|
|
|
|
Co
|
0.001
|
0.05
|
0.15
|
2
|
|
|
|
Al
|
0.002
|
0.02
|
0.02
|
0.2
|
0.02
|
0.35
|
|
S
|
0.001
|
0.05
|
|
|
0.005
|
0.02
|
|
B
|
0.001
|
0.03
|
|
|
|
|
|
Se
|
0.001
|
0.06
|
|
|
|
|
|
Cu
|
Matrice
|
Matrice
|
Matrice
|
Nota:
Io... Questa scheda di programma è compilata in base alle esigenze contrattuali del cliente.
Io... Se i clienti hanno richieste di campioni standard, forniscono i numeri dei campioni e li acquistano da soli.
Io... Se il cliente utilizza è speciale applicazione e è disposto a fornire un campione per lo sviluppo della curva,il cliente deve fornire il contenuto accurato degli elementi del campione e garantire l'uniformità del campione;, ma questa curva non puòagisce come indice di accettazione dello strumento.
4.Ambiente di laboratorio
1)Requisito ambientale
Lo strumento deve essere collocato in uno speciale laboratorio con una superficie interna superiore a 10 metri quadrati e assicurarsi che il laboratorio non sia circondato da gas nocivi, infiammabili e corrosivi.
Attenzione: è vietato posizionare questo strumento in laboratorio di analisi chimica.
Temperatura di lavoro: 10°C️30°C, e la fluttuazione della temperatura ambiente entro 3 ore è inferiore a 2 gradi.
Temperatura di conservazione: 0°C️45°C
Umidità relativa dell'ambiente: 20% ~ 80%.
Se non si soddisfano i requisiti di cui sopra, la durata di servizio e la precisione di misurazione dello strumento possono essere influenzate.
2)Requisito di potenza
Fornitore di alimentazione: monofase 220 + 20V, 1KVA.
Per assicurare il normale utilizzo dello spettrometro Innovate NJ-QP880, si prega di installare un regolatore di tensione da 1 kVA a 3 kVA a fase singola a 220 V CA.
Assicurare l'uso affidabile dello strumento, preparare un singolo filo di terra per lo strumento e la resistenza di messa a terra è inferiore a 4 ohm.
3)Requisito di argon
Purezza ≥ 99,999%, contenuto di ossigeno ≤ 2 ppm, contenuto di H2O ≤ 5 ppm, ((La bombola di gas argon non può essere conservata all'aria aperta e la pioggia è severamente vietata.)
Se non contiene argon di alta purezza, si raccomanda di utilizzare un depuratore di argon.
Flusso di gas argon: flusso di standby approssimativamente 0,1 L/min, flusso di mantenimento approssimativamente(0.4-0.5)L/min, flusso di eccitazione approssimativamente 3,5 L/min.
pressione controllata del gas argonico: 0,5 MPa.
4)tubo di connessione dell'argon
È necessario utilizzare lo speciale tubo di connessione argon in acciaio inossidabile.
5) Bottiglia di scarico
Il gas di scarico dello strumento viene scaricato attraverso un tubo di potenziamento in PVC (14 mm di diametro interno) in una bottiglia filtrante.
6)Preparazione del campione
Per i campioni a base di ferro, i campioni devono essere preparati con un meccanismo di rettifica speciale, una rettificatrice a doppio disco e una rettificatrice a macinatura.che per la rettifica della superficie di campioni di ferro e acciaioIl campione di ghisa bianca deve essere uniforme.
L'utilizzatore deve preparare una macchina da taglio per il trattamento di campioni non idonei all'analisi spettroscopica.
I campioni devono essere uniformi, privi di pori e difetti di fusione, la superficie deve essere liscia, priva di ossidi, macchie d'olio e sbuffi.
7)Requisito di campionamento standard
Un campione standard viene dato a caso per correggere la curva spettrale complessiva dello strumento.gli utilizzatori devono preparare campioni standard più adatti per i propri tipi di prodotto per la taratura delle curve di analisi strumentale.
8)Requisito di computer e stampante
Preparare un computer con configurazione convenzionale, memoria pari o superiore a 1 GB, CPU dual core 1,8 GHz o superiore, per installare il software di analisi dello spettrometro Innovate T5.
Preparare una stampante per stampare i rapporti di analisi.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
Italian
