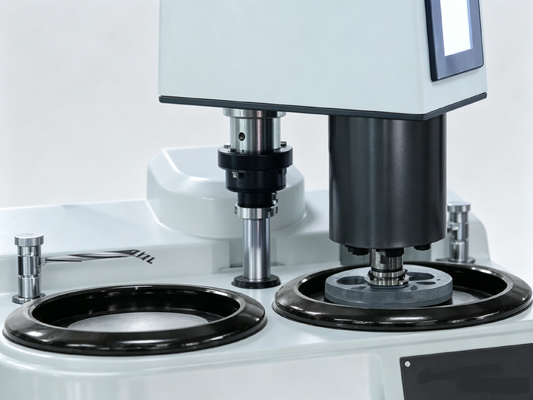

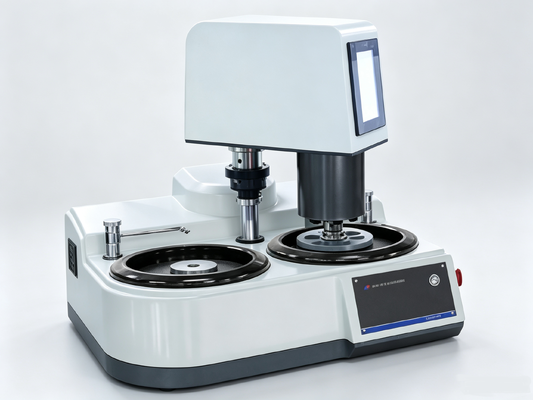

HPA-2000S Lucidatrice per rettifica metallografica completamente automatica Lucidatrice per campioni di metallo a doppio disco multipunto e pressione centrale PLC Touch Screen
Introduzione al prodotto
La rettificatrice e lucidatrice metallografica completamente automatica HPA-2000 S supporta contemporaneamente:
Ø Campioni multipli caricati in modo indipendente
Ø Caricamento centrale del vassoio dei campioni
contenere sei campioni alla volta e può essere dotato di un dispositivo di dosaggio automatico a quattro canali (opzionale) per completare il processo di levigatura e lucidatura in modo completamente automatizzato.
Ⅱ,Caratteristiche
1. Levigatrici e lucidatrici metallografiche a disco singolo e doppio completamente automatiche HPA-2000S, che supportano contemporaneamente:
Ø Campioni multipli caricati in modo indipendente
Ø Il vassoio dei campioni viene caricato centralmente, fissando sei campioni (è possibile personalizzarne fino a otto) contemporaneamente per completare l'intero processo di levigatura e lucidatura, garantendo che ciascun campione raggiunga una superficie completamente piana.
2. Dischi per levigatura e lucidatura e dischi campione: imposta ed esegui tutti i parametri di levigatura e lucidatura come velocità di rotazione, tempo di levigatura e lucidatura, direzione di rotazione e chiusura della valvola dell'acqua, e salvali automaticamente per un facile richiamo;
3. PLC + motore ad alta potenza da 1KW；
4. Utilizza due motori indipendenti ad alta potenza da 1KW con coppia elevata e la coppia è elevata e costante indipendentemente dalla velocità.
5. Ampio range di velocità, da 5 giri/min a 1000 giri/min (massimo 1500 giri/min);
6. Il giradischi può avviarsi e arrestarsi rapidamente; smette di ruotare in soli 2 secondi.
7. Tutti i parametri di levigatura e lucidatura, come velocità di rotazione, tempo di levigatura e lucidatura, senso di rotazione e chiusura della valvola dell'acqua, vengono salvati automaticamente e facilmente richiamabili.
8. Marchio PLC importato, qualità affidabile;
9. L'interfaccia touchscreen rende comoda l'impostazione dei parametri di levigatura e lucidatura.
10. 3 modalità di lavoro:
1) Modalità completamente automatica:
Sulla base dei materiali campione o delle abitudini degli utenti, è possibile impostare e richiamare 99 serie di processi (flussi).Ogni processo può contenere 10 passaggi di parametri di processo(per ogni fase di molatura o lucidatura, i parametri sono: velocità di rotazione del disco abrasivo e della testa molatrice, tempo di molatura e lucidatura, ecc.).
2) Modalità multiprocesso:
In base ad ogni fase di levigatura e lucidatura è possibile impostare e richiamare 30 parametri di processo: velocità di rotazione del disco e della testa di levigatura, tempo di levigatura e lucidatura, flusso d'acqua, ecc.
3) Modalità manuale:
Per utilizzare individualmente una funzione specifica del dispositivo.
11. Memorizza 100 processi, che possono essere importati ed esportati;
12. Controllo dello spessore dello strato di macinazione del campione: controlla con precisione la quantità di campione rimosso durante la macinazione, macinando in una posizione specifica (opzionale);
13. Include un gocciolatore automatico a 1, 4 o 6 canali (opzionale):
1) la lucidatrice comanda un gocciolatore a quattro canali; il tipo e la velocità del gocciolatore sono tutti controllati dai comandi impartiti dalla lucidatrice.
2) Il dispenser antigoccia ha tre modalità operative: manuale, online e completamente automatica.
3) Collegare ad una lucidatrice e applicare il liquido secondo i parametri di lucidatura impostati dalla macchina; ciascuna modalità può essere impostata in modo indipendente: velocità di gocciolamento, tempo di gocciolamento.
14. La testa di molatura è dotata di bloccaggio automatico elettromagnetico, che sostituisce la chiave di bloccaggio manuale della testa di molatura per una maggiore comodità.
15. sostituendo facilmente il disco magnetico antiaderente, è possibile completare tutti i processi come la molatura grossolana e fine e la lucidatura grezza e fine di vari campioni. Un disco equivale a N dischi.
16. Passa dall'interfaccia cinese a quella inglese;
17. Funzionamento con telecomando mobile (opzionale).
Ⅲ,Parametri tecnici
|
nome
|
Specifica
|
|
modello
|
HPA-2000S
|
|
Disco per smerigliare e lucidare
|
2
|
|
Motore principale del disco per smerigliatura e lucidatura
|
1KW*2
|
|
Metodo di controllo
|
Touchscreen + PLC
|
|
metodo di pressurizzazione
|
Pressurizzazione pneumatica multipunto (pressurizzazione individuale per ciascun campione) + Pressurizzazione centrale elettrica
|
|
Diametro disco abrasivo (mm)
|
φ254 (facoltativoφ200,φ230,φ300)
|
|
Velocità del disco per smerigliatura e lucidatura
|
5 -1000 (r/min) con 1500 opzionale (r/min)
|
|
Senso di rotazione del disco lucidante
|
Scegli tra senso antiorario o orario, con commutazione automatica tra avanti e indietro.
|
|
Diametro del disco campione
|
160mm, personalizzabile
|
|
Apertura del vassoio per campioni
|
φSei fori da 30 mm (opzionale:φ30 mm a otto fori,φ30mm a sei fori,φ20mm a sei fori,φ40mm a sei fori,φ50mm a tre fori, o su misura),
|
|
Pressione centrale
|
10-200 N
|
|
Pressione del singolo campione
|
(1-40N) x 6, (1-60N) x 8 (opzionale)
|
|
Esempio di velocità di rotazione del disco
|
Lo sterzo può essere commutato tra marcia avanti e retromarcia a velocità di 30-200 giri/min.
|
|
Modalità manuale
|
È possibile selezionare 30 set di parametri, ciascun set può essere impostato e richiamato separatamente.
|
|
Modalità automatica
|
99 insiemi di processi (flussi), ogni insieme di processi contiene 10 passaggi di parametri di processo (automaticamente dal processo 1 al processo 10, ogni passaggio corrisponde a un insieme di parametri).
|
|
Programmazione utente
|
Gli utenti possono programmare e chiamare...
|
|
Controllo dello spessore di macinazione del campione
|
Precisione controllo spessore 0,05 mm (opzionale)
|
|
Pressione della sorgente del gas
|
0,6MPa
|
|
Metodo di bloccaggio della testa portamola
|
Automatico Elettromagnetico
|
|
gocciolatore
|
1 canale, 4 canali e 6 canali (opzionale) controllabili da una lucidatrice.
|
|
Alimentazione elettrica
|
Voltaggio: AC220V; Frequenza: 50Hz; Potenza: 2KW
|
|
Dimensioni esterne (mm)
|
760×730×700
|
|
peso
|
74 chilogrammi
|
Ⅳ,Principali allegati
|
nome
|
quantità
(Doppia piastra)
|
nome
|
quantità
(Doppia piastra)
|
|
Disco magnetico (254mm)
|
2
|
Vassoio antiaderente
|
2
|
|
Carta vetrata con retro adesivo, 254 mm (o 250 mm), 180#, 600#, 1000#.
|
2 di ciascuno
|
Panno per lucidare (con adesivo, 250mm)
Velluto, tela
|
1 ciascuno
|
|
Fluido abrasivo e lucidante con sospensione diamantata
1 micrometro, 6 micrometro, 200 ml
|
1 bottigliaogni
|
Barra di leva della piastra antiaderente (utilizzata per posizionare e sollevare la piastra antiaderente)
|
1
|
|
Manuale di istruzioni del prodotto, certificato del prodotto
|
2 copie
|
|
|
一, Opzioni
1. Il dispositivo di controllo della quantità di macinatura ruota di una divisione, che corrisponde a 0,02 mm.
2. Erogatore automatico di gocce a quattro canali
3. Modulo operativo per telecomando mobile
4. pompa d'aria
5. Huawei MediaPad M6 Kirin 980 da 10,8 pollici, 4 GB di RAM + 64 GB di spazio di archiviazione, WiFi
6. Materiali di consumo comunemente utilizzati:
|
MAGNOMET
|
Vassoi antiaderenti 5 pezzi/scatola, diametro:Φ250mm
La superficie è dotata di uno speciale rivestimento antiaderente che consente di attaccare carta vetrata con retro adesivo o panni lucidanti al vassoio per una facile sostituzione senza lasciare residui. È riutilizzabile.
Questo disco viene utilizzato direttamente sui dischi magnetici della BUEHLER o STRUERS;
Sostituzione per MagnoMet e MagnoPad di Buehler
|
|
G SC 250A
|
Carta vetrata metallografica 100 fogli/confezione
Abrasivo: carburo di silicio nero
Designazioni delle dimensioni delle particelle: P80#, 120#, 180#, 3 , 2, 0#, 6 , 00#, 800#, 1000#, 1200#, 1500#, 2000#
Misurare:ΦResistente all'acqua 250mm
Grazie al supporto adesivo, la carta vetrata può essere fissata direttamente alla mola.
|
|
FT250A
|
Tessuto lucidante metallografico 10 pezzi/confezione
Velluto (pelo lungo) / Tela (pelo corto) / Tessuto di lana (pelo corto) / Seta (senza pelo)Φ250 mm
Supporto adesivo: il tessuto può essere fissato direttamente al disco abrasivo.
|
|
DSU
|
Liquido lucidante in sospensione diamantata 500 ml/flacone
I diamanti vengono sospesi in un liquido e distribuiti uniformemente attraverso un flacone spray o un gocciolamento automatico.
Dimensione delle particelle: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrometri, adatto a vari materiali.
|
