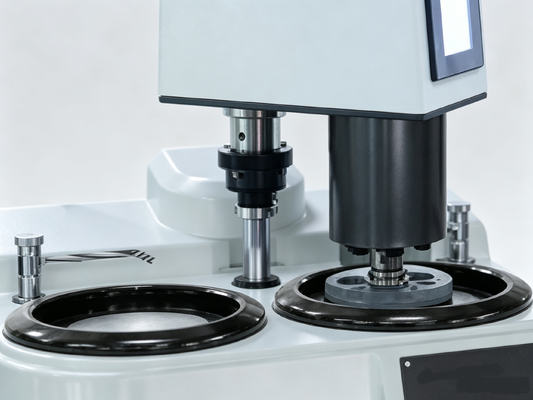

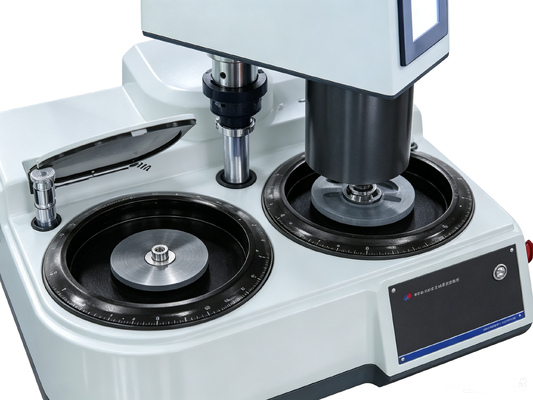

HPA-2000S lucidatore di macchine per la macinazione metallografica ad alta precisione 5-1000 giri al minuto Velocità 6 campioni attrezzatura di lucidatura per la macinazione a batch con goccia automaticar
Introduzione del prodotto
HPA-2000 S macchina di rettifica e lucidatura metallografica completamente automatica supporta contemporaneamente:
Ø Molti campioni caricati in modo indipendente
Ø Caricamento centrale del vassoio campione
può contenere sei campioni alla volta e può essere dotato di un dispositivo di distribuzione automatica a quattro canali (facoltativo) per completare il processo di macinatura e lucidatura in modo completamente automatizzato.
Ⅱ,Caratteristiche
1. Macchine per la rettifica e la lucidatura metalografica a singolo e doppio disco completamente automatiche HPA-2000S, che supportano contemporaneamente:
Ø Molti campioni caricati in modo indipendente
Ø Il vassoio per campioni è caricato centralmente, fissando sei campioni (fino a otto possono essere personalizzati) contemporaneamente per completare l'intero processo di macinazione e lucidatura,assicurando che ogni campione raggiunga una superficie completamente piana.
2. Dischi di rettifica e lucidatura e dischi campioni: impostare ed eseguire tutti i parametri di rettifica e lucidatura quali velocità di rotazione, tempo di rettifica e lucidatura, direzione di rotazione e chiusura della valvola dell'acqua,e li salveremo automaticamente per un facile richiamo.;
3. PLC + motore ad alta potenza da 1 kW".
4. Utilizza due motori indipendenti di alta potenza da 1 kW con coppia elevata, e la coppia è alta e costante indipendentemente dalla velocità.
5. un'ampia gamma di velocità, da 5 rpm a 1000 rpm (massimo 1500 rpm);
6. Il giradischi può iniziare e fermarsi rapidamente; smette di ruotare in soli 2 secondi.
7. Tutti i parametri di macinatura e lucidatura, come la velocità di rotazione, il tempo di macinatura e lucidatura, la direzione di rotazione e la chiusura della valvola dell'acqua, vengono salvati automaticamente e richiamati facilmente.
8. Marchio PLC importato, qualità affidabile;
9. L'interfaccia touchscreen consente di impostare con facilità i parametri di macinatura e lucidatura.
10. 3 modalità di lavoro:
1) Modalità completamente automatica:
Sulla base dei materiali campionati o delle abitudini degli utilizzatori, 99 serie di processi (flussi) possono essere impostati e richiamati.Ogni processo può contenere 10 passaggi di parametri di processo(per ciascuna fase di macinazione o lucidatura, i parametri sono: velocità di rotazione del disco di macinazione e della testa di macinazione, tempo di macinazione e lucidatura, ecc.))).
2) Modalità multiprocesso:
Sulla base di ciascuna fase di macinazione e lucidatura, possono essere impostati e chiamati 30 parametri di processo: velocità di rotazione del disco di macinazione e della testa di macinazione, tempo di macinazione e lucidatura, flusso d'acqua, ecc.
3) Modalità manuale:
Per operare una funzione specifica del dispositivo individualmente.
11. Immagazzina 100 processi, che possono essere importati ed esportati;
12. Controllo dello spessore dello strato di macinazione del campione: controllo preciso della quantità di campione rimossa durante la macinazione, macinazione in una posizione specificata (facoltativo);
13. Con un dispositivo automatico per gocciolare a 1, 4 o 6 canali (facoltativo):
1) La macchina di lucidatura controlla un gocciolante a quattro canali; il tipo e la velocità del gocciolante sono tutti controllati da comandi emessi dalla macchina di lucidatura.
2) Il dispensatore a goccioli ha tre modalità operative: manuale, online e completamente automatico.
3) Connettersi a una macchina di lucidatura e applicare il liquido secondo i parametri di lucidatura impostati dalla macchina; ciascuna modalità può essere impostata in modo indipendente: velocità di gocciolamento, tempo di gocciolamento.
14. La testa di macinazione è dotata di blocco automatico elettromagnetico, sostituendo la chiave manuale di blocco della testa di macinazione per maggiore comodità.
15. In questo modo si possono completare tutti i processi come la rottura grezza e fine e la lucidatura grezza e fine di vari campioni.
16. Cambiare tra le interfacce cinese e inglese;
17. Funzionamento del telecomando mobile (facoltativo).
Ⅲ,Parametri tecnici
|
nome
|
Specificità
|
|
Modello
|
HPA-2000S
|
|
Dischi per la rettifica e la lucidatura
|
2
|
|
Motore principale a disco per la rettifica e la lucidatura
|
1 kW * 2
|
|
Metodo di controllo
|
Display touch + PLC
|
|
metodo di pressurizzazione
|
Pressurizzazione pneumatica a più punti (pressurizzazione individuale per ciascun campione) +Pressurizzazione centrale elettrica
|
|
Diametro del disco di macinazione (mm)
|
φ254 (opzionale)φ20 0,φ230,φ30 0)
|
|
Velocità del disco di macinatura e lucidatura
|
5 -1000 (r/min) con opzionale 1500 (r/min)
|
|
Direzione di rotazione del disco di lucidatura
|
Scegliere in senso antiorario o in senso orario, con cambio automatico tra avanti e indietro.
|
|
Diametro del disco campione
|
160 mm, personalizzabile.
|
|
Apertura del vassoio campione
|
φ30 mm a sei fori (facoltativo):φ30 mm otto buchi,φ30 mm a sei fori,φ20 mm a sei buche,φ40 mm a sei buche,φcon una lunghezza di 50 mm, a tre fori, o su misura,
|
|
Pressione centrale
|
10-200N
|
|
Pressione del singolo campione
|
(-1-40N) x 6, (1-60N) x 8 (facoltativo)
|
|
Velocità di rotazione del disco campione
|
Lo sterzo può essere alternato tra avanti e indietro a velocità di 30-200 RPM.
|
|
Modalità manuale
|
È possibile selezionare 30 set di parametri, ogni set può essere impostato e richiamato separatamente.
|
|
Modalità automatica
|
99 serie di processi (flussi), ciascuna serie di processi contiene 10 passaggi di parametri di processo (automaticamente dal processo 1 al processo 10, ciascuna fase corrisponde a un insieme di parametri).
|
|
Programmazione utente
|
Gli utenti possono programmare e chiamare...
|
|
Controllo dello spessore di macinazione del campione
|
Accuratezza di controllo dello spessore 0,05 mm (facoltativo)
|
|
Pressione della sorgente di gas
|
0.6MPa
|
|
Metodo di blocco della testa di rettifica
|
Automazione elettromagnetica
|
|
gocciolante
|
1-canale, 4-canale e 6-canale (facoltativo) controllabile da una macchina da lucidatura.
|
|
alimentazione elettrica
|
Tensione: AC220V; Frequenza: 50Hz; Potenza: 2KW
|
|
Dimensioni esterne (mm)
|
760 x 730 x 700
|
|
peso
|
74 kg
|
Ⅳ,Appendici principali
|
nome
|
quantità
(Doppia piastra)
|
nome
|
quantità
(Doppia piastra)
|
|
Dischi magnetici (254 mm)
|
2
|
Scaffale antiaderente
|
2
|
|
carta vetrata con supporto adesivo, 254 mm (o 250 mm)180#, 600#, 1000#.
|
2 di ciascuno
|
Tessuto da lucidatura (con adesivo, 250 mm)
di velluto, tela
|
1 ciascuno
|
|
Fluido per la rettifica e la lucidatura in sospensione di diamanti
1 micrometro, 6 micrometri, 200 ml
|
1 bottigliaciascuna
|
Barra di pizzico della piastra antiaderente (utilizzata per posizionare e pizzicare la piastra antiaderente)
|
1
|
|
Manuale d'uso del prodotto, certificato del prodotto
|
2 copie
|
|
|
一, Opzioni
1. L'apparecchio di controllo della quantità di macinazione ruota una divisione, che corrisponde a 0,02 mm.
2. Dispensatore automatico a goccia a quattro canali
3. Modulo di comando remoto mobile
4. pompa d'aria
5. Huawei MediaPad M6 Kirin 980 da 10,8 pollici, 4 GB di RAM + 64 GB di memoria, WiFi
6. Consumabili comunemente utilizzati:
|
Magnometro
|
Piatti antiaderenti 5 pezzi/scatola, di diametro:Φ250 mm
La superficie è ricoperta da un rivestimento antiaderente speciale, che consente di attaccare al vassoio carta da sabbia o panni da lucidatura con supporto adesivo per una facile sostituzione senza lasciare residui.
Questo disco è utilizzato direttamente sui dischi magnetici di BUEHLER o STRUERS;
Sostituzione del MagnoMet e del MagnoPad di Buehler
|
|
G SC 250A
|
Carta vetrata metallografica 100 fogli/imballaggio
Abrasivo: carburo di silicio nero
Indicazioni di dimensioni delle particelle: P80#, 120#, 180#, 3, 2, 0#, 6, 00#, 800#, 1000#, 1200#, 1500#, 2000#
Dimensione:Φ250 mm resistente all'acqua
Con un supporto adesivo, la carta vetrata può essere fissata direttamente alla rulliera.
|
|
FT2 5 0 A
|
Tessuti per lucidatura metallografica 10 pezzi/confezione
Tessuti di velluto (long pile) / di tela (short pile) / di lana (short pile) / di seta (no pile)Φ2 50 mm- Sì.
Supporto adesivo: il tessuto può essere fissato direttamente al disco di macinazione.
|
|
Dispositivi di sicurezza
|
Slurry di lucidatura a sospensione di diamanti 500 ml/flesso
I diamanti sono sospesi in un liquido e distribuiti uniformemente attraverso una bottiglia spray o un gocciolante automatico.
Dimensione delle particelle: 0,25, 0,5, 1, 1.5, 2.5Tre, tre.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 micrometri, adatti a vari materiali.
|
