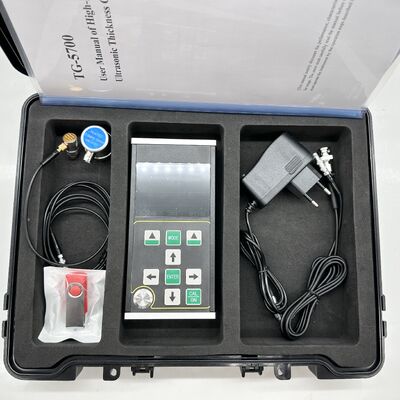

TG-5700 Large Measurement Range (Grande campo di misura) - Massometro di spessore ad ultrasuoni ad alta precisione
TG-5700 è un nuovo tipo di misura dello spessore ad ultrasuoni digitale di alta precisione portatile con scansione A/B. Adotta il principio della misura dello spessore ad ultrasuoni basato sulla riflessione d'impulso.È adatto per la misurazione dello spessore del materiale che può fare onda ultrasonica propagarsi in esso a una velocità costante e ottenere il riflesso dalla sua parte posterioreLa risoluzione di misura è di 0,001 mm e l'intervallo di misura è sottile come 0,15 mm (acciaio).
Questo prodotto è in grado di misurare con precisione le piastre e le parti lavorate, ma può anche monitorare il grado di diradamento dei tubi e dei recipienti a pressione nelle attrezzature di produzione dopo la corrosione durante l'uso.Può essere utilizzato nel petrolio, industria chimica, metallurgia, costruzione navale, aerospaziale, energia e altri settori.
Parametri delle specifiche
|
Articolo
|
TG-5700
|
|
Tipo di sonda
|
Sonda a cristallo singolo / sonda a cristallo doppio
|
|
Distanza di misura (acciaio 45#)
|
0.15 mm 1800 mm
|
|
Stabilità dell'indicazione
|
Si adottano la tecnologia a incrocio zero e l'eco multiplo per garantire che il valore di misurazione dello spessore non sia influenzato dalla forza dell'eco, dal coefficiente di attenuazione del materiale, dal guadagno e dall'altezza del cancello,e ha un'elevata stabilità e affidabilità di misurazione.
|
|
Frequenza di misura
|
4 Hz,8 Hz,16 Hz
|
|
Risoluzione
|
0.1 mm,0.01 mm,0.001 mm(0.01 pollici,0.001 pollici,0.0001 pollici)
|
|
Accuratezza
|
0.001 mm
|
|
Generatore di impulsi
|
L'emissione di onde quadrate negative viene adottata e la larghezza dell'impulso e la tensione sono automaticamente abbinate alla sonda.
|
|
Intervallo di velocità del suono
|
400-19999 m/s
|
|
Blocco di taratura
|
4 mm(acciaio)
|
|
Disattivazione automatica
|
Si possono scegliere 5 minuti, 10 minuti, 20 minuti e spegnimento manuale.
|
|
Calibrazione della sonda
|
Calibrazione in un punto, calibrazione in più punti
|
|
guadagno
|
Controllo automatico della forza, controllo manuale della forza
|
|
Intervallo di guadagno
|
0 ~ 70 dB
|
|
Modalità di rilevamento
|
Frequenza radio (RF), mezza onda positiva (POS), mezza onda negativa (NEG), onda completa (FULL)
|
|
Modalità di misura
|
(1) MB-E: modalità di misurazione basata sul tempo di transito dall'eco iniziale al primo eco inferiore; (2) E-E: modalità di misurazione con rivestimento di penetrazione, l'eco arbitraria Em ≈ En è facoltativa; (3) ME-E:modalità di misurazione dell'eco multiplo; (4) THIN: modalità di misurazione della parete sottile;
|
|
Modalità numerica
|
Modalità di valore dello spessore, modalità di differenza/velocità di riduzione, modalità di valore massimo/minimo
|
|
Modalità di scansione A
|
Disponibile
|
|
Modalità di scansione B
|
Disponibile
|
|
Indicazione dell'accoppiamento
|
Disponibile
|
|
Indicazione della batteria
|
Disponibile
|
|
Lingua
|
Inglese
|
|
Unità
|
mm/pollice
|
|
Operazione del menu
|
Disponibile
|
|
Funzione software
|
Impostazione dinamica del gate, impostazione di blanking (Blank), impostazione di echo blanking (E-blank), congelamento dell'eco, traduzione dell'eco e scalazione
|
|
Funzione di stoccaggio
|
Può memorizzare allo stesso tempo 100.000 spessori (100 gruppi, 1000 in ogni gruppo), 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan.
|
|
Aggiornamento del programma host
|
Disponibile
|
|
Visualizzazione
|
3.5" schermo TFT-LCD a colori QVGA (320 × 240)
|
|
Trasmissione dei dati
|
Supporta la comunicazione seriale RS-232 e USB per trasmettere dati al computer.
|
|
Temperatura di funzionamento
|
- 10°C️+50°C■ con esigenze particolari, può raggiungere - 20°C;
|
|
tensione di funzionamento
|
Quando la potenza è insufficiente, viene richiesto un comando di bassa tensione.
|
|
Dimensione globale
|
204 x 100 x 36 (mm)
|
|
Peso totale
|
310 g(Senza batteria)
|
|
Batteria
|
4pcs batteria secca AA
|
Principali caratteristiche funzionali

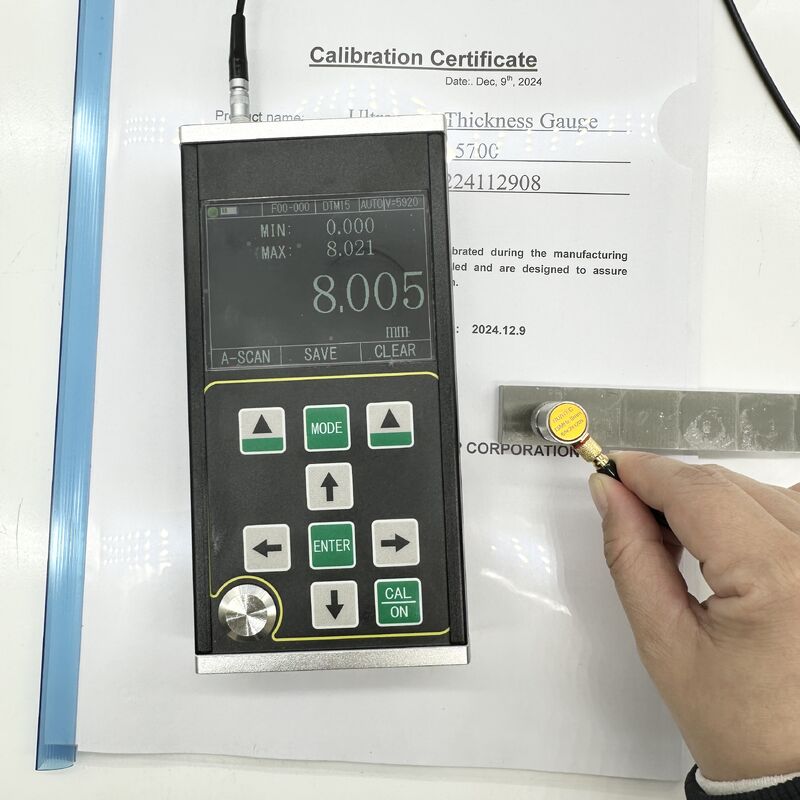

●Questo prodotto ha modalità di scansione A, modalità di scansione B e modalità di visualizzazione numerica;
● L'intervallo di misura è ampio e viene adottata la tecnologia unica di "eco multiplo" per realizzare la misurazione di parti ultra sottili, con uno spessore minimo di misura di 0,15 mm (acciaio);
● Questo prodotto può misurare lo spessore con elevata precisione e la risoluzione massima di misura può raggiungere 0,001 mm; la risoluzione di ripetizione può raggiungere ± 0,002 mm;
● Ha le funzioni di rivestimento penetrante e misurazione eco a eco, che viene utilizzata per misurare materiali con strato di vernice e rivestimento sulla superficie;
● modalità di misurazione multiple: le modalità mb-e, E-E e me-e soddisfano la misurazione di pezzi di spessore convenzionale; la modalità sottile consente la misurazione di parti sottili;
● Le modalità numeriche includono: modalità di valore di spessore convenzionale, modalità di differenza/tasso di riduzione e modalità di valore massimo;
● Due modalità di aumento: aumento automatico / aumento manuale;
● Può essere impostato lo spegnimento manuale e quello automatico, con funzione di risparmio energetico;

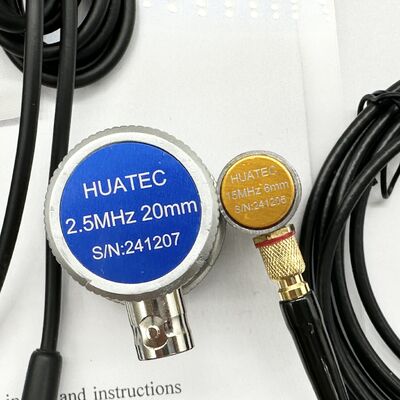

● Supporta una varietà di sonde, tra cui una sonda a doppio cristallo e una sonda a singolo cristallo, e supporta una sonda ad alta frequenza fino a 20 MHz;
● Supporta l'archiviazione di massa e può memorizzare contemporaneamente 100000 valori di spessore, 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan;
● grande display TFT-LCD a colori da 3,5 pollici con risoluzione ad alta definizione (QVGA) 320x240;
● Dispone di una varietà di metodi di taratura, supporta la taratura a un punto, la taratura a più punti e le modalità di taratura manuale,e può calibrare la velocità del suono e la posizione di sonda zero allo stesso tempoSupporta la correzione del percorso V della sonda a doppio cristallo.
● Supporta la conversione del sistema metrico e britannico; può passare da unità millimetriche a unità pollici;
● Supporta la visualizzazione in inglese.
Materiali applicabili
È adatto per misurare lo spessore di metalli (come acciaio, ghisa, alluminio, rame, ecc.), materie plastiche, ceramiche, vetro, resina, fibra di vetro e altri buoni conduttori ad ultrasuoni.
