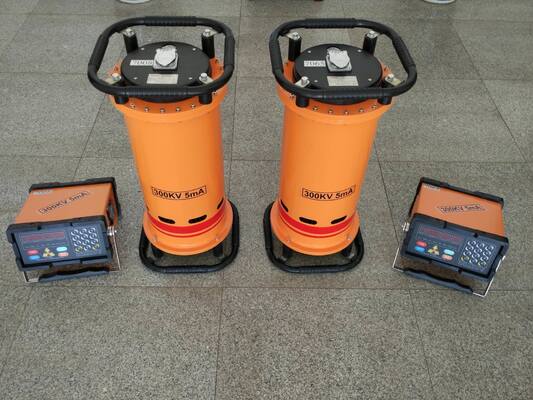

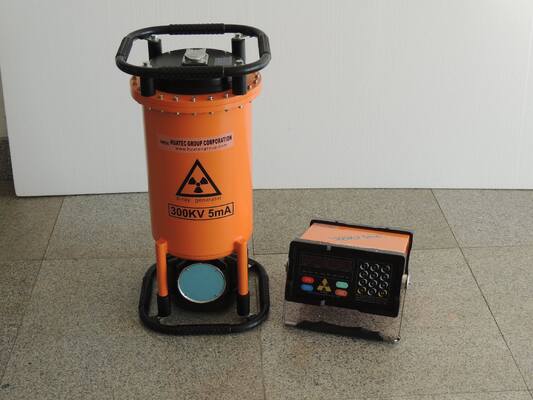

XXG-3005 Industriale NDT Saldatura direzionale Macchina a raggi X Detettore portatile di difetti a raggi X
Caratteristiche:
◆L'adozione di un controllo e di un controllo a microcomputerstruttura modulare, con robustezzacapacità anti-interferenza eelevata automazione- eprestazioni affidabili.
◆L'impostazione dei parametri, il processo di lavoro e l'indicazione del problema saranno indicati sullo schermo LED.
◆La chiave di invecchiamento indipendente è progettata per invecchiamento della macchinaconvenientemente.
◆Ril tempo di adiamento al tempo di raffreddamento è 1:1.
◆Il controllore può riconoscere automaticamente il tipo di generatore a raggi X.
◆Sono introdotti il pannello a colori impermeabile all'acqua e alla polvere e la tastiera digitale del suono per selezionare i parametri di esposizione in modo rapido e preciso.
◆Assicurare la sicurezza nell'utilizzo dello strumento, è installato con sovratensione, sotto tensione
dispositivo di protezione da sovraccarico, sottoccarico e temperatura.
◆Un' unicail blocco di sicurezza èprogettatoche proteggono l'operatore dai danni delle radiazioni.
◆Adottare la gamma più ampia di valori KV e risolvere il problema di difficoltà del breve raggio radiografico.
◆Funzione di ritardo dell'esposizione ------ til tempo di ritardo può essere impostato a meno di 10 minuti per mantenere l'operatore al sicuro dal luogo di lavoro.
◆Corrisponde a vari generatori e funziona in modo affidabile.
◆Numero di esposizioni accumulabili.
(Dopo che l'unità è pronta, ma primapremere il tasto "ON", è possibile premere il tasto "A" (tasto di ritardo) tre volte per controllare il numero di esposizioni, eNon c'e' nessuna chiave per tornare indietro.)
◆With l'uscita della luce di avvertimento edi una lunghezza non superiore a 50 mm,Chiusura porta-macchina.
(blocco porta-macchina ̇ quando la porta principale si apre, lo strumento interrompe automaticamente l'alta tensione per proteggere l'operatore)
Principali parametri tecnici
|
TIPO
Articolo 1
|
Dati di origine
|
|
Spessore massimo di penetrazione Acciaio (A3)
|
50 mm
|
|
Distanza focale
|
600 mm
|
|
Tempo di esposizione
|
5 minuti.
|
|
Tipo di film
|
Agfa D7
|
Disegno di intensificazione a doppio piombo
|
0.03
|
|
Dispositivi per le stanze oscure
|
20 ± 2°C
|
|
Sviluppo
|
Cinque minuti.
|
|
Nero
|
1.5
|
|
Input
|
Voltaggio (V)
|
220V±10% 50-60 Hz
|
|
Capacità (KVA)
|
3.0
|
|
Prodotto
|
Tensione del tubo (KVP)
|
150-300
|
|
Corrente del tubo (mA)
|
5
|
|
Stabilità
|
± 1%
|
|
Raggi X
Tubo
|
Focalizzazione mm2
|
2.5x2.5
|
|
Angolo di radiazione
|
40 ± 5°
|
|
Sensibilità
|
k≤1,8%
|
|
Modalità di funzionamento
|
funzionamento intermittente,Ril tempo di adiamento al tempo di raffreddamento è 1:1
|
|
Radiografia
Controller
|
Dimensione
|
350×290×160
|
|
Peso
|
11 kg
|
|
Struttura del circuito
|
Controllo microcomputer, struttura modulare, comando vocale
|
|
Raggi X
Generatore
|
Frigorifero
|
raffreddamento ad aria forzata
|
|
Isolamento
|
SF6 Isolamento a gas
|
|
Pressione di lavoro
|
0.35Mpa-0.45Mpa
|
|
Dimensione
|
335×335×700
|
|
Peso (kg)
|
39.5 kg
|
|
Temperatura di funzionamento
|
- 10°C- +40°C
|

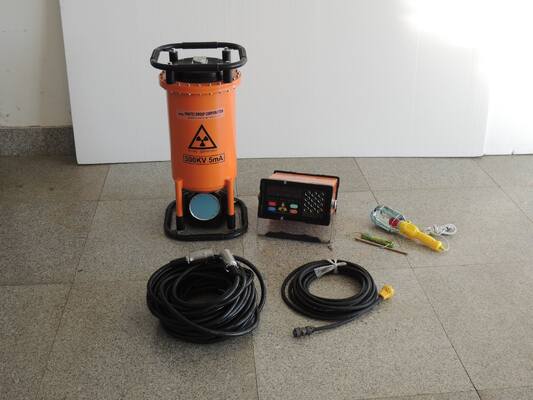

Fornitura standard
|
tubi a raggi X in ceramica direzionale
|
1 pz.
|
|
|
Generatore
|
1 set
|
|
|
Cable di collegamento ad alta tensione
|
1 pz.
|
25 metri
|
|
Controller
|
1 set
|
|
|
Cavo di alimentazione
|
1 pz.
|
10 metri
|
|
Cavo di messa a terra
|
1 pz.
|
5 metri
|
|
Accessori
|
1 set
|
|
|
(Comprese: lampadina di allarme,1 p.c.; carta di piombo, 1 scatola; cassette scure di pellicola 5 p.c.; schermo di intensificazione 5 p.c.; penetrametro di filo (IQI) 1 set; fusibile 1 p.c.)
|
Accessori opzionali:
Piattaforma di prova, penetrometro IQI/cavo, lettera/cifre a piombo, nastro a piombo, cassetta, schermo a piombo, dosimetro personale, visualizzatore di film, densitometro, sviluppatore di film, luce di camera oscura, blocco di taratura RT ecc..
