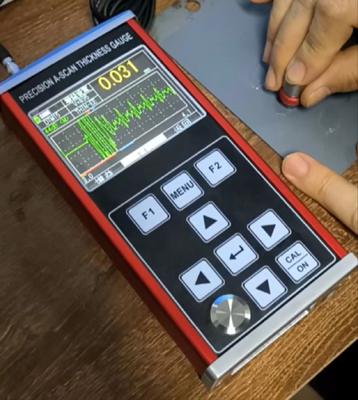

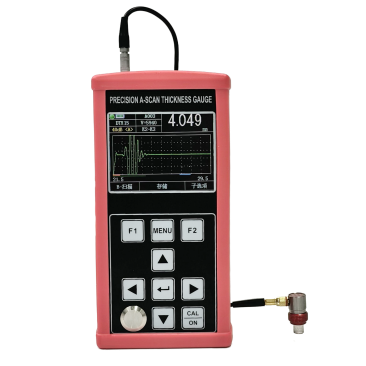

TG-6200 Misuratore di spessore di rivestimento ad ultrasuoni non metallici portatile su vari substrati metallici e non metallici

Misuratore di spessore di rivestimento ultrasonico portatile non metallico TG-6200 su vari substrati metallici e non metallici

Misuratore di spessore di rivestimento non metallico portatile con display numerico e funzione di scansione A/B. Il principio della misurazione dello spessore ultrasonico a riflessione pulsata è applicabile alla misurazione di materiali a film ultrasottile o spessori di rivestimento che possono far propagare l'onda ultrasonica al loro interno a velocità costante e possono essere riflessi dal loro retro. La risoluzione di misurazione è di 0,001 mm, il campo di misurazione è sottile fino a 0,02 mm e lo spessore del rivestimento e del substrato possono essere misurati contemporaneamente.

Questo prodotto può essere utilizzato nei settori petrolifero, chimico, metallurgico, navale, aerospaziale, energetico e altri.

Funzione principale

● Ampio campo di misurazione, spessore minimo di misurazione, rivestimento 20um, spessore massimo di misurazione 1800mm;

● Misurazione dello spessore ad alta precisione, la risoluzione di misurazione più alta fino a 0,001 mm; Risoluzione ripetibile fino a ±0,002 mm;

● Modalità A-scan, modalità B-scan, modalità di visualizzazione numerica;

● Con funzioni di misurazione attraverso il rivestimento ed eco-eco per misurare materiali con vernice e rivestimenti sulla superficie;

● Il rivestimento e lo strato di vernice su alcuni materiali compositi possono essere rilevati in base alla diversa velocità del suono del materiale, e lo spessore di ogni strato di più di 10 materiali multistrato può essere misurato contemporaneamente, e il valore di spessore di ogni strato può essere commutato sotto lo stesso eco;

● Una varietà di misurazioni: THIN, MB-E, E-E, modalità Auto per soddisfare la misurazione convenzionale di pezzi spessi; Modalità THIN E-E per la misurazione di rivestimenti sottili;

● Le modalità numeriche includono la modalità valore di spessore convenzionale, la modalità differenza/tasso di riduzione e la modalità valore massimo;

● Modalità Gain: guadagno automatico/guadagno manuale;

● Spegnimento manuale e spegnimento automatico possono essere impostati, con funzione di risparmio energetico;

● Possono essere utilizzate varie sonde di diverse specifiche, sonde doppie e sonde a cristallo singolo, fino a supportare sonde ad alta frequenza da 20 MHz;

● Supporta archiviazione di grande capacità, può memorizzare contemporaneamente 100.000 valori di spessore, 500 gruppi di forme d'onda A scan e 500 gruppi di forme d'onda B scan;

● Dispone di una varietà di metodi di calibrazione, supporta la calibrazione a un punto, la calibrazione multipunto e la modalità di calibrazione manuale, può calibrare contemporaneamente la velocità del suono e la posizione zero della sonda; Supporta la calibrazione del percorso V.

● Conversione imperiale; Millimetri e pollici possono essere commutati;

● Display cinese e inglese
