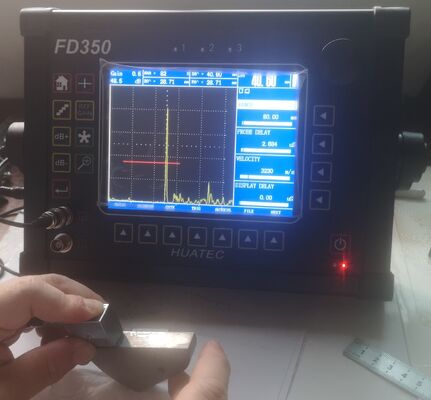

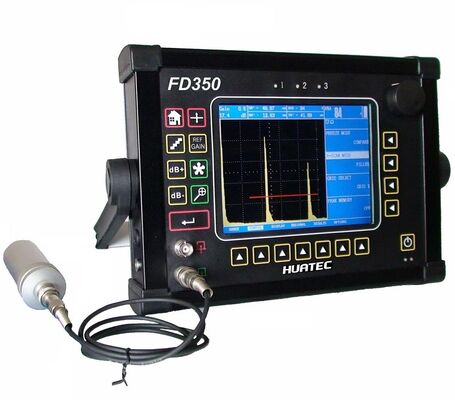

FD350 IP65 Strumento di misurazione dei difetti e dello spessore ad ultrasuoni 640×480 Color TFT LCD Alta sensibilità Surplus Industrial Defect Detector

Strumento per il rilevamento di difetti e la misurazione dello spessore a ultrasuoni FD350 IP65 640×480 TFT LCD a colori Rilevatore di difetti industriali ad alta sensibilità

Questo strumento è uno strumento per il rilevamento di difetti e la misurazione dello spessore a ultrasuoni. È in grado di memorizzare A-Scan, parametri operativi e una varietà di dati di misurazione dello spessore nel suo data logger.

Informazioni sul prodotto:
·Calibrazione automatica Guadagno automatico
·Registrazione automatica del processo di test e riproduzione
·AWS D1.1, DAC/TCG, JIS DAC/TCG, AVG, DGS, scansione A e scansione B
·Acquisizione ad alta velocità e rumore molto basso
·Alloggiamento in metallo solido (IP65)
·Visualizzazione ad alto contrasto della forma d'onda dalla luce
·Potente software per PC e report esportabili in Excel
·Modello di piccole dimensioni e leggero

Indice tecnico principale:


 Caratteristiche:

Questo strumento estende le prestazioni e la gamma di applicazioni che possono essere soddisfatte da uno strumento portatile. Mantiene la qualità, la portabilità, la durata e l'affidabilità di questa serie di strumenti.

Il display LCD a colori ad alta risoluzione con aggiornamento rapido a 60 Hz offre un aspetto "analogico" alla forma d'onda, fornendo informazioni dettagliate che sono critiche in molte applicazioni, comprese le ispezioni di centrali nucleari. Le forme d'onda di riferimento possono essere visualizzate e confrontate con A-Scan in tempo reale in colori diversi per una facile interpretazione dei risultati del test. Le regolazioni operative vengono effettuate in modo facile e veloce utilizzando manopole rotanti.

• Display LCD a colori ad alta risoluzione (640 x 480 pixel) con dinamiche di eco "analogiche"

• Funzionamento semplice con regolazioni rapide tramite manopola rotante

• Pesa solo 4,8 libbre, batterie incluse, per un uso comodo ovunque

• Due gate di difetto indipendenti con uscite TTL e analogiche in tempo reale per gestire un'ampia gamma di applicazioni (più un terzo gate di interfaccia opzionale)

• Capacità da 200 KHz a 20 MHz con tre intervalli di frequenza selezionabili per abbinare la sonda per prestazioni ottimali

• PRF (frequenza di ripetizione degli impulsi) superiore a 1 KHz con tutti gli intervalli nell'acciaio elimina gli "eco fantasma", rendendolo ideale per test di materiali lunghi e acusticamente puliti

• Confronta le forme d'onda di riferimento congelate con gli A-Scan in tempo reale in colori diversi per interpretare facilmente i risultati del test

• Data logger alfanumerico (incluso formato file griglia) per l'archiviazione flessibile e conveniente di set di dati e letture di spessore

• DAC/TCG a curve multiple corregge le variazioni di distanza/ampiezza dovute alla perdita di materiale e alla diffusione del fascio

• Sei ore di utilizzo con 6,6 Ahr Li. (Adattatore CA per uso da banco)

• Sei schemi di visualizzazione a colori selezionabili dall'utente e controllo della luminosità per una facile visualizzazione in tutte le condizioni di illuminazione

• Scegli tra 8 colori di forme d'onda A-Scan

• Quattro impostazioni di smorzamento selezionabili (50, 75, 150 e 500 ohm) per prestazioni ottimali della sonda

• Funzioni di trigger per determinare automaticamente la profondità, la distanza dalla superficie, il percorso del suono verso i difetti e la gamba dell'ispezione utilizzando sonde a onda di taglio (angolo)

• Rettifica RF per inversione di fase e applicazioni di misurazione sottili

• Auto CAL rende la calibrazione semplice e facile

• Intervallo minimo di 0,040” (nell'acciaio) per applicazioni di misurazione sottili

• Funzione di passo dB con sei incrementi di guadagno

• Data logger di spessore con denominazione alfanumerica degli ID di posizione, formato file griglia, note e capacità di modifica

• Archivia, visualizza in anteprima e modifica set di dati con A-Scan per un rapido richiamo e configurazione dello strumento

• La speciale modalità "dietro il freeze" consente la regolazione dinamica della base dei tempi sui display A-Scan congelati

• Borsa da trasporto versatile e flessibile con tracolla regolabile per un facile trasporto e utilizzo in aree ad accesso limitato

Consegna standard:
Unità principale del rilevatore di difetti a ultrasuoni portatile
Manuale operativo
Sonda a fascio dritto
Sonda a fascio angolato (60 gradi)
Cavo sonda
CD software PC
Cavo seriale PC
Adattatore/caricabatterie CA
Custodia

Accessori aggiuntivi:
Sonda dritta (5MHz-Φ20)
Sonda dritta (2,5MHz-Φ20)
Sonda dritta (2,25MHz-Φ20)
Sonda dritta (1MHz-Φ20)
Sonda angolata (4MHz-45 gradi, 8*9mm)
Sonda angolata (4MHz-60 gradi, 8*9mm)
Sonda angolata (4MHz-70 gradi, 8*9mm)
Sonda angolata (4MHz-80 gradi, 8*9mm)
Sonda angolata (2MHz-45 gradi, 8*9mm)
Sonda angolata (2MHz-60 gradi, 8*9mm)
Sonda angolata (2MHz-70 gradi, 8*9mm)
Sonda angolata (2MHz-80 gradi, 8*9mm)

Sonda T/R (5MHz-Φ20mm, fuoco 15mm)
Sonda T/R (2,5MHz-Φ20mm, fuoco 15mm)
Cavo di connessione alla sonda (BNC-BNC)
Cavo di connessione alla sonda (BNC-Lemo 00)
Cavo di connessione alla sonda (Lemo 01-BNC)
Cavo di connessione alla sonda (Lemo 01-Lemo 00)
Batteria agli ioni di litio
Adattatore di alimentazione (4A/9V)
Cavo di alimentazione
Custodia in pelle
Blocco di prova V1
Blocco di prova V2
Blocchi di prova DAC, ASME ecc.
