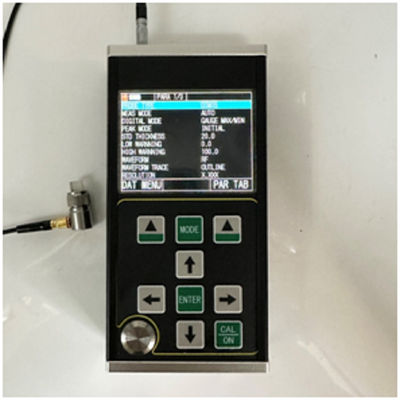

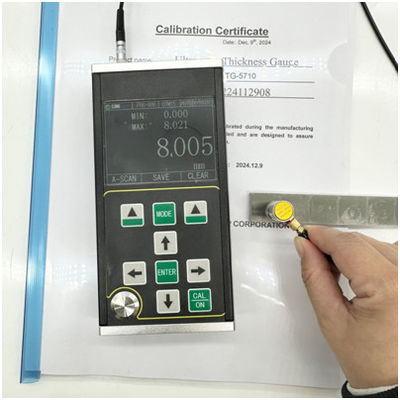

TG-5700 Misuratore di spessore ultrasonico portatile A-Scan B-Scan 100.000 memorizzazione dati Strumento di prova dello spessore di metallo, plastica, vetro
Il TG-5710 è un nuovissimo spessimetro ultrasonico digitale portatile ad alta precisione con scansione A/B. Adotta il principio della misurazione dello spessore ultrasonico basata sulla riflessione dell'impulso. È adatto per la misurazione dello spessore di materiali che possono far propagare l'onda ultrasonica al loro interno a velocità costante e ottenere il riflesso dal loro retro. La risoluzione di misurazione è di 0,001 mm e l'intervallo di misurazione è sottile fino a 0,10 mm (acciaio).
Questo prodotto può misurare accuratamente piastre e parti lavorate. D'altra parte, può monitorare il grado di assottigliamento di tubi e recipienti a pressione nelle apparecchiature di produzione dopo la corrosione durante l'uso. Può essere utilizzato nei settori petrolifero, chimico, metallurgico, navale, aerospaziale, energetico e altri.
Questo prodotto è conforme ai seguenti standard: Specifiche di calibrazione per spessimetro ultrasonico (JJF 1126-2004).
Parametri di specifica
| Articolo |
TG-5710 |
| Tipo di sonda |
Sonda monocristallina / sonda bicristallina |
| Intervallo di misurazione (acciaio 45#) |
0,15 mm - 1800 mm |
| Errore di indicazione (<10 mm) |
±0,005 mm |
| Errore di indicazione (≥10 mm) |
±0,1% |
| Errore di ripetibilità |
±0,001 mm (autotest) |
| Stabilità di indicazione |
Viene adottata la tecnologia di attraversamento dello zero e di eco multiplo per garantire che il valore di misurazione dello spessore non sia influenzato dalla forza dell'eco, dal coefficiente di attenuazione del materiale, dal guadagno e dall'altezza della porta, e ha un'elevata stabilità e affidabilità di misurazione. |
| Frequenza di misurazione |
4Hz, 8Hz, 16Hz |
| Risoluzione |
0,1 mm, 0,01 mm, 0,001 mm (0,01 pollici, 0,001 pollici, 0,0001 pollici) |
| Generatore di impulsi |
Viene adottata l'emissione di onde quadre negative e la larghezza dell'impulso e la tensione vengono abbinate automaticamente alla sonda. |
| Intervallo di velocità del suono |
400-19999 m/s |
| Blocco di calibrazione |
4 mm (acciaio) |
| Spegnimento automatico |
Si può scegliere tra 5 minuti, 10 minuti, 20 minuti e spegnimento manuale. |
| Calibrazione sonda |
Calibrazione a un punto, calibrazione multipunto |
| Guadagno |
Controllo automatico del guadagno, controllo manuale del guadagno |
| Intervallo di guadagno |
0~70 dB |
| Modalità di rilevamento |
Radiofrequenza (RF), semionda positiva (POS), semionda negativa (NEG), onda intera (FULL) |
| Modalità di misurazione |
(1) MB-E: modalità di misurazione basata sul tempo di transito dall'eco iniziale al primo eco di fondo; (2) E-E: modalità di misurazione con penetrazione del rivestimento, è possibile scegliere un eco arbitrario Em–En; (3) ME-E: modalità di misurazione con eco multiplo; (4) THIN: modalità di misurazione a parete sottile; |
| Modalità numerica |
Modalità valore di spessore, modalità differenza/tasso di riduzione, modalità valore massimo/minimo |
| Modalità A-scan |
Disponibile |
| Modalità B-scan |
Disponibile |
| Indicazione di accoppiamento |
Disponibile |
| Indicazione batteria |
Disponibile |
| Lingua |
Inglese |
| Unità |
mm/pollice |
| Operazione menu |
Disponibile |
| Funzione software |
Impostazione gate dinamico, impostazione blanking (Blank), impostazione blanking eco (E-blank), congelamento eco, traslazione e scaling eco |
| Funzione di archiviazione |
Può memorizzare contemporaneamente 100.000 spessori (100 gruppi, 1000 in ciascun gruppo), 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan. |
| Aggiornamento programma host |
Disponibile |
| Display |
Schermo TFT-LCD a colori QVGA (320 × 240) da 3,5 pollici |
| Trasmissione dati |
Supporta la comunicazione seriale USB 3.0 e trasmette dati al computer. |
| Temperatura di lavoro |
-10℃～+50℃; Con requisiti speciali, può raggiungere -20℃; |
| Tensione di lavoro |
Sono necessarie quattro batterie AA (formato 5). Quando la potenza è insufficiente, c'è un avviso di bassa tensione. |
| Dimensioni complessive |
204 x 100 x 36 (mm) |
| Peso totale |
310 g (senza batterie) |
|
|
Caratteristiche principali della funzione
Questo prodotto ha modalità A-scan, modalità B-scan e modalità di visualizzazione numerica;
Il campo di misurazione è ampio e viene adottata l'esclusiva tecnologia "eco multiplo" per realizzare la misurazione di parti ultra-sottili, con uno spessore minimo di misurazione di 0,15 mm (acciaio);
Questo prodotto può misurare lo spessore con alta precisione e la massima risoluzione di misurazione può raggiungere 0,001 mm; La risoluzione di ripetizione può raggiungere ± 0,002 mm;
Ha le funzioni di penetrazione del rivestimento e misurazione eco-eco, utilizzata per misurare materiali con strato di vernice e rivestimento sulla superficie;
Modalità di misurazione multiple: le modalità mb-e, E-E e me-e soddisfano la misurazione di pezzi convenzionali spessi; La modalità Thin realizza la misurazione di parti sottili
Le modalità numeriche includono: modalità valore di spessore convenzionale, modalità differenza/tasso di riduzione e modalità valore massimo
Due modalità di guadagno: guadagno automatico/guadagno manuale
È possibile impostare lo spegnimento manuale e automatico, con funzione di risparmio energetico
Supporta una varietà di sonde, tra cui sonde bicristalline e monocristalline, e supporta sonde ad alta frequenza fino a 20 MHz
Supporta l'archiviazione di massa e può memorizzare contemporaneamente 100.000 valori di spessore, 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan
Ampio display a colori TFT-LCD da 3,5 pollici con risoluzione HD (QVGA) 320x240
Dispone di una varietà di metodi di calibrazione, supporta modalità di calibrazione a un punto, multipunto e manuale, e può calibrare contemporaneamente la velocità del suono e la posizione zero della sonda; Supporta la correzione del percorso a V della sonda bicristallina
Supporta la conversione del sistema metrico e imperiale; Può passare tra le unità millimetro e pollice
Supporta la visualizzazione in inglese
Materiali applicabili
È adatto per misurare lo spessore di metalli (come acciaio, ghisa, alluminio, rame, ecc.), plastiche, ceramiche, vetro, resina, fibra di vetro e altri buoni conduttori ultrasonici.
Principi di base
Il principio della misurazione dello spessore ultrasonico è simile a quello della misurazione delle onde luminose. L'impulso ultrasonico emesso dalla sonda raggiunge l'oggetto misurato e si propaga nell'oggetto. Quando raggiunge l'interfaccia del materiale, viene riflesso indietro alla sonda. Lo spessore del materiale misurato viene determinato misurando accuratamente il tempo di propagazione ultrasonica nel materiale.
Sonda opzionale:
| Sonda bicristallina TS400 |
10 MHz |
5 mm |
0,5-50 mm |
| Sonda bicristallina TS500 |
5 MHz |
5 mm |
1,0-65 mm |
| Sonda bicristallina TS510 |
5 MHz |
10 mm |
1,0-500 mm |
| Sonda monocristallina DTM15 |
15 MHz |
6 mm |
0,15-22,5 mm |
| Sonda monocristallina DTM7.5 |
7,5 MHz |
6 mm |
0,5-22,5 mm |
| Sonda monocristallina DTM10 |
10 MHz |
6 mm |
0,3-22,5 mm |
| Sonda monocristallina DTM5 |
5 MHz |
6 mm |
1,0-22,5 mm |
| Sonda monocristallina BD510 |
10 MHz |
10 mm |
1-1000 mm |
| Sonda monocristallina BD212 |
2 MHz |
12 mm |
4-1800 mm |
| Cavo sonda bicristallina |
|
| Cavo sonda monocristallina |
|
