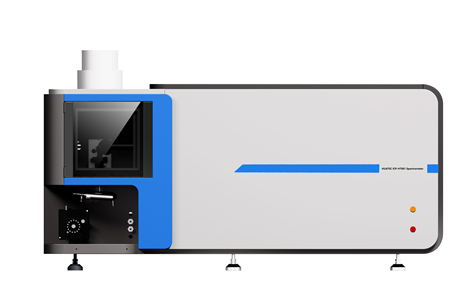

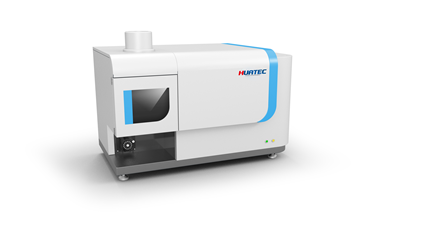

ICP-H7001 Scansione a canale singolo Spettometro ICP Sistema di osservazione del plasma verticale Aggiustamento automatico Analizzatore di spettroscopia ICP-OES

ICP-H7001 Spettrometro ICP a scansione a canale singolo Sistema di osservazione del plasma verticale Analizzatore di spettroscopia ICP-OES con sintonia automatica

1. Descrizione dello strumento e requisiti ambientali

1.1 Descrizione dello strumento

HUATEC ICP-H7001 è uno spettrometro a emissione al plasma accoppiato induttivamente a scansione a canale singolo con un tubo fotomoltiplicatore ad alta sensibilità come rivelatore. Testa più elementi e può misurare fino a 70 tipi di elementi. Dispone di un generatore RF a stato solido ad alta frequenza, sintonia automatica e software con interfacce operative in cinese e inglese; Configurare un sistema dedicato di acqua di raffreddamento a circolazione, condotto per gas argon, tubo per acqua di raffreddamento e un sistema di campionamento ad alta sensibilità (nebulizzatore ad alta efficienza importato con camera di atomizzazione a doppio tubo).

1.2 Requisiti ambientali

1.2.1. Non installare lo strumento direttamente vicino a finestre o porte per evitare convezione, polvere, gas corrosivi e vibrazioni.

1.2.2. Si prega di stare lontani da forti interferenze elettromagnetiche.

1.2.3. Temperatura ambiente: 20-25 ℃.

1.2.4. Umidità di lavoro: ≤ 70%.

1.2.5. Lo strumento deve essere posizionato su un banco di lavoro stabile e privo di vibrazioni, e ci deve essere un sistema di scarico sopra lo strumento. Non ci devono essere luci intense o forti interferenze elettromagnetiche vicino allo strumento, e non ci devono essere gas fortemente corrosivi nell'ambiente.

2. Parametri tecnici principali

3. Sistema di iniezione

3.1 Tubo della torcia: Tubo rettangolare al quarzo integrato (tecnologia brevettata)

3.2 Nebulizzatore: Atomizzatore concentrico ad alta precisione ed efficienza 2 ml/min

3.3 Camera di atomizzazione: una camera di atomizzazione a doppio tubo estesa con tecnologia brevettata

3.4 Consumo totale di argon: inferiore a 14 L/min

3.5 La pompa peristaltica è un design completamente automatico a cinque canali e 15 rulli, e la velocità della pompa peristaltica è continuamente regolabile.

3.6 Il sistema di iniezione a divisione riduce l'influenza delle alte temperature sull'atomizzazione nel tubo rettangolare, e può anche osservare direttamente il progresso del campione, facilitando l'eliminazione in tempo reale di situazioni anomale.

Se lo strumento si blocca quando la fonte di gas si esaurisce, ciò non solo causerà danni significativi all'alimentatore, ma porterà anche alla bruciatura del tubo della torcia. La stabilità della fonte di gas è determinata dal monitoraggio in tempo reale del valore di feedback della tensione all'estremità di aspirazione dello strumento. Una volta che il valore scende, l'alimentatore viene immediatamente spento e il gas rimanente all'interno dello strumento può continuare a raffreddarsi.

3.8 Monitoraggio video della fiamma: Lo strumento è dotato di un sistema di rilevamento della fiamma ad alta sensibilità e di una telecamera di monitoraggio video visiva, che può osservare lo stato della fiamma della camera di combustione in tempo reale e spegnere automaticamente l'alimentazione RF quando il motore è spento per proteggere i componenti importanti dello strumento.

4. Generatore RF e plasma

4.1 Tipo: Generatore RF ad alta frequenza a stato solido, raffreddamento rapido ad acqua (tecnologia brevettata), sintonia automatica.

4.2 Frequenza: 27,12 MHz.

4.3 Potenza: 500W~1600W, continuamente regolabile, con una precisione di regolazione di 1W, stabilità di potenza:<0,1%.

4.4 L'accensione del plasma è un controllo completamente automatico, e tutti i parametri operativi come la portata del gas portatore non necessitano di essere regolati manualmente, ad eccezione dell'alimentatore principale dell'ICP-OES.

4.5 Caratteristiche dell'alimentatore: Dotato di protezione da inversione di potenza per l'alimentatore RF (tecnologia brevettata)

4.6 Sostituzione degli utensili: Sostituzione rapida del sistema di iniezione utilizzando utensili per tubi rettangolari brevettati e piattaforma di installazione per tubi rettangolari.

5. Sistema ottico

5.1 Stabilità ottica: Progettato sulla stessa piattaforma del sistema di iniezione, l'intero sistema ottico dispone di misure antisismiche, e le vibrazioni generali del terreno non influenzano le sue prestazioni analitiche.

5.2 Tipo di sistema: Tipo Chenitina (tipo C-T), con una lunghezza focale di 1000 mm.

5.3 Il sistema ottico deve essere mantenuto a temperatura costante, con una stabilità di temperatura di ± 0,1 ℃.

La distanza minima di passo del motore di scansione è 0,0004 nm.

6. Software di controllo:

6.1 Il software è facile da usare e intuitivo, con funzioni di analisi qualitativa, semi-quantitativa e quantitativa, nonché funzioni di ottimizzazione diagnostica dello strumento. Il software è disponibile sia in versione cinese che inglese, e può essere commutato in base alle esigenze. Il formato di output del report è PDF, Excel, file elettronico o stampa diretta, e può essere un modello inglese. Il software di controllo può essere eseguito sotto la versione inglese di Windows.

6.2 Ottimizzando gli algoritmi software, è possibile ottenere metodi di sottrazione della matrice in tempo reale, consentendo lo zoom avanti e indietro in tempo reale delle coordinate bidimensionali per spettri con interferenze, facilitando l'elaborazione dello spettro. Il calcolo automatico dei risultati con un clic elimina il fastidio dell'elaborazione secondaria dei dati per i clienti.

6.3 La funzione di tracciamento dell'audit di configurazione del software può essere impostata su impostazioni multi-utente e multi-permesso. Gli utenti possono abilitarla in base alle loro esigenze e, allo stesso tempo, i dati misurati possono essere salvati sul server per il backup.

6.4 La correzione della lunghezza d'onda in tempo reale verrà eseguita automaticamente per ogni misurazione della linea spettrale per garantire una posizione di picco accurata.

Il software 6.5 ha una funzione di tracciamento e può visualizzare i risultati di calcolo del campione corrente in tempo reale durante il tracciamento.

6.5 Il software ha una funzione di tracciamento e può visualizzare i risultati di calcolo del campione corrente in tempo reale durante il tracciamento.

6.6 Funzione di protezione di sicurezza completamente automatica, comunicazione e controllo dello strumento tramite schede di controllo, posizione di osservazione controllata e ottimizzata dal software, con la funzione di controllo della velocità della pompa peristaltica.

6.7 Software diagnostico dello strumento e comunicazione di rete, funzioni di rielaborazione dei dati.
