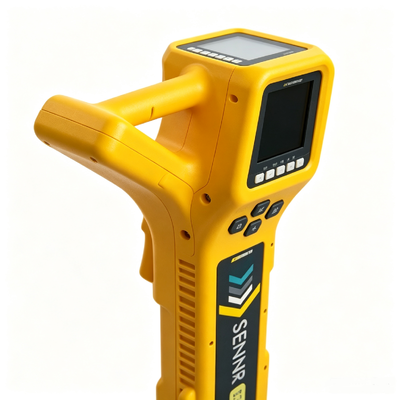

HD-170PCM Rilevatore di rivestimento per tubazioni interrate PCM Mappatore di corrente per tubazioni con telaio a A ACVG
Panoramica3. I dati importati e i dati dopo i calcoli pertinenti possono essere modificati.
Il rilevatore integrato HUATEC per le condizioni del rivestimento anticorrosivo delle tubazioni interrate può ispezionare le tubazioni interrate senza scavo, valutare quantitativamente il danno del rivestimento anticorrosivo esterno delle tubazioni interrate e localizzare e misurare con precisione la profondità delle tubazioni. Questa tecnologia di rilevamento può essere utilizzata non solo come mezzo di ispezione e accettazione per tubazioni appena completate, ma anche per il monitoraggio regolare delle tubazioni in esercizio. L'ispezione delle condizioni dello strato protettivo delle tubazioni interrate e l'esecuzione di sostituzioni e riparazioni mirate possono prolungare la vita utile delle tubazioni e risparmiare una notevole quantità di fondi per la manutenzione e la ristrutturazione. È ampiamente applicabile alla valutazione della qualità dei rivestimenti anticorrosivi esterni per tubazioni anticorrosive di petrolio, gas naturale, gas urbano e acqua potabile, ecc.
Parametri tecnici3. I dati importati e i dati dopo i calcoli pertinenti possono essere modificati.
|
Ricevitore3. I dati importati e i dati dopo i calcoli pertinenti possono essere modificati.
|
*Modalità di posizionamento: modalità valle, modalità picco, modalità picco largo, modalità freccia picco
Metodi di misurazione della profondità: profondità di lettura diretta, misurazione della profondità con metodo 80%, misurazione della profondità con metodo 50%
*Frequenza operativa: 128Hz, 512Hz, 1kHz
*Precisione di posizionamento: ±2,5% della profondità (senza interferenze da tubazioni adiacenti)
*Precisione della corrente: ±2,5% della corrente effettiva (senza interferenze da tubazioni adiacenti)
*Precisione della profondità: ±2,5% della profondità (senza interferenze da tubazioni adiacenti)
*Intervallo di misurazione: 0-20 metri
*Mappatura della corrente: può misurare accuratamente l'entità di varie correnti di segnale e la direzione del danno al rivestimento anticorrosivo
*Sensibilità: 10 mA a una profondità di interramento di 1 metro
*Registrazione dati: posizione della tubazione, profondità di interramento, intensità della corrente nella tubazione, distanza tra i punti di misurazione
*Download dati: i dati registrati possono essere scaricati sul computer
*Batteria: batteria al litio, in grado di funzionare continuamente per 24 ore
*Materiale del guscio: plastica ingegneristica ABS
*Dimensioni complessive: 62x30x15 cm
*Peso: 2,5 kg
Trasmettitore:
*Localizzazione del danno: localizza la posizione e la direzione del punto di danno del rivestimento anticorrosivo con una precisione entro 2 centimetri
*Corrente di uscita: 100mA, 300mA, 600mA, 1A, 1,5A, 2A, 2,5A, 3A
*Tensione di uscita: massimo 120V
|
|
*Potenza di uscita: massimo 150W
|
*Distanza di lancio: massimo 30 km
*Alimentazione CA: 220V/50Hz CA
*Ingresso CC: batteria al litio da 24V, 20AH
*Temperatura operativa: -20℃ a +50℃
*Materiale del guscio: plastica ingegneristica ABS
*Dimensioni complessive: 38x28x18 cm
*Peso: 8,8 kg
Rilevatore (telaio a A):*Precisione di posizionamento: ≤5 cm*Controllo guadagno: guadagno automatico, intervallo: 0-140dB*Precisione di posizionamento: ≤5 cm
*Localizzazione del danno: localizza la posizione e la direzione del punto di danno del rivestimento anticorrosivo con una precisione entro 2 centimetri
*Alimentazione: pacco batteria al litio da 7,4 V
*Ore di lavoro: ≥24 ore
|
|
*Peso: 2,5 kg
|
Caratteristiche
:
*Filtro digitale DSP a loop agganciato a fase ultra-banda stretta 0,2 Hz
*Il ricevitore ad alta sensibilità migliora significativamente la profondità e la distanza di rilevamento.
*Rilevatore ACVG (telaio a A) indipendente, non è necessario collegarlo al ricevitore, alta affidabilità;
*Il telaio a forma di A ha le funzioni di visualizzazione della tensione della batteria, misurazione del valore dB della dimensione del punto di danno dello strato anticorrosivo e indicazione della direzione del punto di danno dello strato anticorrosivo.
*Funzione di posizionamento GPS, mappatura automatica dei percorsi delle tubazioni;
|
*Le frecce sinistra e destra indicano la posizione della tubazione, consentendo una rapida localizzazione della tubazione.3. I dati importati e i dati dopo i calcoli pertinenti possono essere modificati.
*Il software di analisi dati può calcolare il valore Y del tasso di attenuazione della corrente, il valore P della densità dei punti di danno del rivestimento anticorrosivo e il valore Rg della resistività di isolamento del rivestimento anticorrosivo.
*I risultati di esportazione del software di analisi dati sono conformi allo standard nazionale (GB/T 19285-2014).
*Il software di analisi dati dispone di un certificato di registrazione del copyright del software.
Principio di funzionamento
L'HD-170PCM è composto da tre parti: il trasmettitore, il ricevitore e il rilevatore (telaio a A). Il trasmettitore è un dispositivo indipendente di uscita del segnale di rilevamento da 0,1A-3A, e il ricevitore portatile viene utilizzato per tracciare i percorsi delle tubazioni, localizzare con precisione i punti di danno e misurare la corrente. L'intensità della corrente sulla tubazione diminuisce con l'aumentare della distanza. Nelle condizioni in cui il diametro del tubo, il materiale del tubo e l'ambiente del suolo rimangono invariati, migliore è l'isolamento dello strato anticorrosivo rispetto al terreno, minore è la perdita di corrente e minore è l'attenuazione. Al contrario, se il rivestimento anticorrosivo è danneggiato, come invecchiamento, desquamazione e le prestazioni di isolamento sono peggiori, la perdita di corrente sarà più grave e l'attenuazione sarà maggiore.
Quando il segnale a frequenza ultra-bassa (CP) vicino al segnale CC viene caricato sulla tubazione, il gradiente di tensione formato dal punto danneggiato dello strato anticorrosivo della tubazione e dal terreno stabilisce di conseguenza una distribuzione del campo elettrico del terreno sul terreno sopra la tubazione. Più ci si avvicina al punto di danno, maggiore è il gradiente di tensione e maggiore è la densità di corrente sul terreno sopra la tubazione. In generale, maggiore è l'area esposta, maggiore è la densità di corrente nelle vicinanze e maggiore è il gradiente di tensione del terreno. Lo strumento sonda rileva la posizione della tubazione, mantenendo il rilevatore nella posizione della tubazione. Il rilevatore di gradiente di tensione misura il valore del gradiente di potenziale (dB) sopra la tubazione e la direzione della corrente (CP) nel terreno per determinare la gravità del danno alla tubazione e la posizione precisa del punto di danno dello strato anticorrosivo.
Software di valutazione
:
1. Panoramica del software
Per collaborare all'elaborazione e all'analisi post-rilevamento dei dati sul campo degli attuali strumenti di rilevamento dello strato anticorrosivo esterno delle tubazioni interrate sul mercato (incluse le informazioni sulla posizione geografica della tubazione target, le informazioni sulla profondità di interramento, le informazioni sulla corrente nella tubazione, le dimensioni del punto di danno dello strato anticorrosivo, ecc.), in conformità con lo standard nazionale (GB/T 19285-2014) e gli standard di settore pertinenti, fornire il rapporto di valutazione del rivestimento anticorrosivo della sezione di tubo testata (rapporto grafico, rapporto testuale) e offrire agli utenti i risultati della valutazione di classificazione dell'attenuazione della corrente del rivestimento anticorrosivo esterno e il valore di densità dei punti di danno del rivestimento anticorrosivo esterno per determinare le successive misure di trattamento: monitoraggio dello strato anticorrosivo, riparazione locale dello strato anticorrosivo, revisione generale dello strato anticorrosivo, ecc., e può essere stampato sotto forma di rapporti, fornendo una base di riferimento affidabile per i proprietari delle tubazioni e facilitando l'archiviazione.
2. Funzioni del software
Sulla base dei dati di misurazione sul campo della tubazione interrata dal ricevitore (come corrente, profondità di interramento, longitudine e latitudine, distanza, dimensione del punto di danno, ecc.), vengono generate curve e rapporti pertinenti. Il software ha le seguenti funzioni:
1. Può essere collegato al ricevitore del misuratore di tubazioni e i dati di corrente, la profondità di interramento della tubazione, la longitudine e la latitudine, la distanza e altri dati salvati durante il processo di misurazione possono essere importati nel software (o i dati pertinenti raccolti sul campo possono essere inseriti manualmente). Nel frattempo, nello stato collegato, i dati salvati nello strumento possono essere cancellati.
2. Dopo l'importazione dei dati, il software può calcolare il valore Y del tasso di attenuazione della corrente, il valore P della densità dei punti di danno dello strato anticorrosivo e il valore Rg della resistività di isolamento dello strato anticorrosivo in base ai dati importati.3. I dati importati e i dati dopo i calcoli pertinenti possono essere modificati.
4. I dati possono essere sfogliati e i dati salvati possono essere visualizzati sotto forma di tabelle statistiche. Possono anche essere esportati in formato tabella Excel o Word per una facile visualizzazione. Il rapporto formato deve essere salvato in formato documento Word o formato documento PDF.
