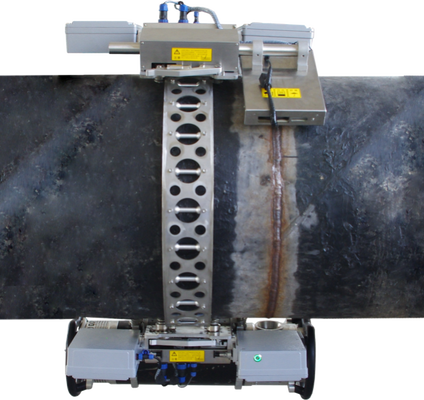

Il sistema di imaging digitale HDR-01 include PC remoto, carrello per scheda di imaging DR, carrello per macchina radiografica esterna, cingolato per pipeline di ripresa interna e altri sistemi

Il sistema di imaging digitale HDR-01 include PC remoto, carrello per scheda di imaging DR, carrello per macchina radiografica esterna, cingolato per pipeline di ripresa interna e altri sistemi

Il sistema può presentare visivamente i risultati dell'ispezione delle saldature delle tubazioni nel computer in tempo reale ed è utile agli operatori per giudicare i risultati dell'ispezione sul posto. Allo stesso tempo, i risultati dei test in loco possono essere recuperati da remoto, salvati per la registrazione oppure i risultati possono essere verificati direttamente da esperti. Il sistema può stampare direttamente sull'immagine la posizione e le informazioni sull'ubicazione del sito, l'ora, il numero della porta di saldatura del sito di lavoro e alcune informazioni correlate senza modifiche, evitando completamente il sospetto di frode.

Il sistema è composto dalle seguenti parti: PC remoto, carrello della scheda di imaging DR, carrello della macchina radiografica esterna, cingolato della pipeline di ripresa interna e altri sistemi. Attraverso la rete locale wireless, il controllo e l'acquisizione (trasmissione) della mappa possono essere completati contemporaneamente. Il personale può controllare a distanza il computer per completare l'ispezione della saldatura della tubazione e salvare l'immagine originale per il recupero e la pellicola piatta. L'immagine del sistema è chiara e la valutazione a doppio filo soddisfa e supera pienamente i requisiti degli standard nazionali.

 Composizione dell'attrezzatura

Il sistema è composto da due parti: attrezzatura per il tiro in tubazione e attrezzatura per il tiro all'esterno.

Composizione attrezzatura di ripresa interna:

Crawler per pipeline a raggi X ad alta frequenza, crawler per pareti esterne della pipeline (porta rilevatore a pannello piatto, router centrale, PLC del computer inferiore), rilevatore a pannello piatto DR, workstation PC (software di acquisizione ed elaborazione di immagini digitali).

Composizione dell'attrezzatura per riprese all'aperto:

Carrello per arrampicata sulla parete esterna della tubazione (porta rilevatore a pannello piatto, router centrale, PLC del computer inferiore IP10), rilevatore a pannello piatto DR, carrello per arrampicata sulla parete esterna della tubazione (generatore di raggi X direzionale ad alta frequenza, router ausiliario, PLC del computer inferiore IP11), adattatore di controllo portatile ad alta frequenza, cavo dati, cavo di alimentazione, workstation PC (software di acquisizione ed elaborazione di immagini digitali), workstation PC (software di acquisizione ed elaborazione di immagini digitali).

Elenco delle configurazioni dell'attrezzatura:
