Blocco di riferimento per il penetrante DPI di tipo 2 Blocco di prova di difetti stellari in acciaio inossidabile nichel-cromo

Blocco di riferimento per penetranti DPI Tipo 2 in acciaio inossidabile nichelato e cromato con difetti a stella

La norma ISO 3452-3: 2013 descrive due tipi di blocchi di riferimento - i blocchi di riferimento di Tipo 2 sono per la valutazione di routine delle prestazioni del sistema DPI.

Il blocco di riferimento di tipo 2 è realizzato in acciaio inossidabile placcato con uno strato di nichel e poi una lega dura di cromo.

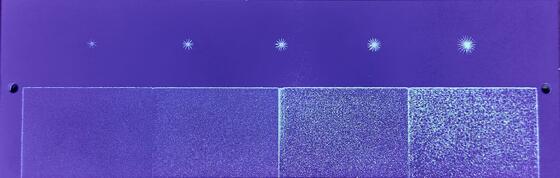

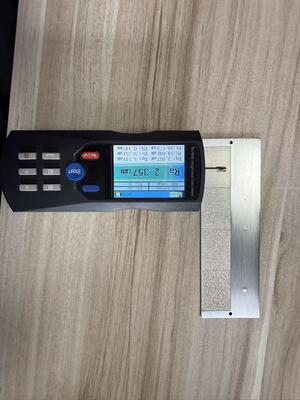

Cinque difetti a forma di stella con diametri variabili da 3,0 a 5,5 mm sono stati poi prodotti artificialmente in questo strato con i cinque difetti posizionati uniformemente in base alle loro dimensioni. Per valutare la lavabilità*, il blocco di riferimento di tipo 2 include quattro aree adiacenti con rugosità di R = 2,5 μm, 5 μm, 10 μm e 15 μm. Con il difetto più piccolo situato accanto all'area che mostra la rugosità più piccola.

Nota: Diametro delle cinque aree di cricca in mm, tolleranza ±10%

Il pezzo di prova in acciaio inossidabile cromato a cinque punti è un pezzo di prova di tipo II nella serie di rilevamento difetti per penetranti. È prodotto secondo gli standard GB/T18851-2008 e EN ISO3452-3:2013. Ha superato la valutazione dell'industria nazionale nel dicembre 2002. Il blocco di prova soddisfa i requisiti degli standard GB/T18851-2008, EN ISO3452 e ASME. Il valore misurato effettivo del difetto artificiale si basa sul certificato ISO 10474 o EN 10204 tipo 3.1.

Per la misurazione dei diametri è stato utilizzato un penetrante fluorescente di livello 2, acqua e sviluppatore a secco; penetrante a contrasto cromatico di livello 2. (Aggiornare con le condizioni effettive, è stato utilizzato il grado di materiale)
