NDT PT Tipo II Blocco di prova di riferimento 2.5-15μm Patch di rugosità per la taratura del sistema di penetrazione

NDT PT Tipo II Blocco di prova di riferimento 2.5-15μm Patch di rugosità per la taratura del sistema di penetrazione

La norma ISO 3452-3:2013 descrive due tipi di blocchi di riferimento: i blocchi di riferimento di tipo 2 sono utilizzati per la valutazione di routine delle prestazioni del sistema DPI.

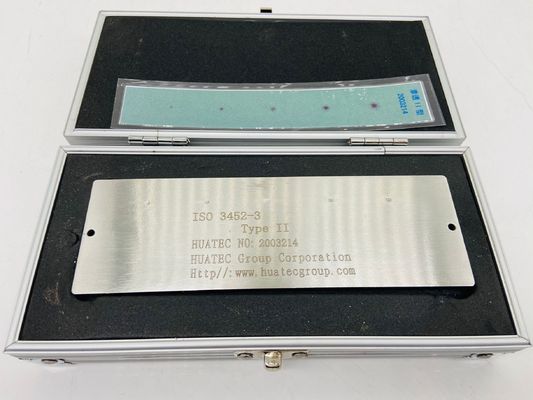

Il blocco di riferimento di tipo 2 è realizzato in acciaio inossidabile rivestito con uno strato di nichel e quindi una lega dura di cromo.

In questo strato sono stati poi prodotti artificialmente cinque difetti a forma di stella di diametro compreso tra 3,0 e 5,5 mm, i quali sono stati posizionati uniformemente in base alle loro dimensioni.Per valutare la lavabilità* il blocco di riferimento di tipo 2 comprende quattro zone adiacenti con rugosità di R = 2.5 μm, 5 μm, 10 μm e 15 μm, con il difetto più piccolo situato accanto all'area con la più piccola rugosità.

Nota: diametro di cinque aree di crepa in mm, tolleranza ±10%

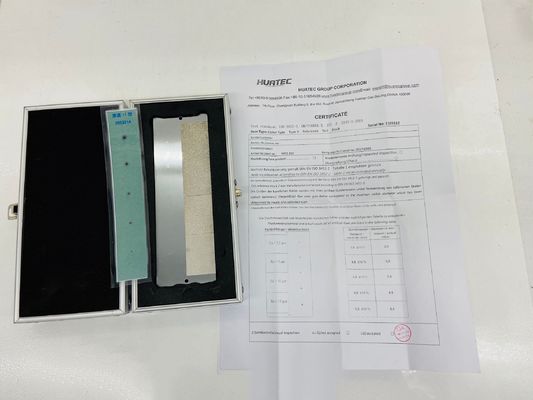

La provetta cromata in acciaio inossidabile a cinque punti è una provetta di tipo II della serie per la rilevazione dei difetti di penetrazione.Prodotto secondo le norme GB/T18851-2008 e EN ISO3452-3:2013Il blocco di prova soddisfa i requisiti degli standard GB/T18851-2008, EN ISO3452 e ASME.Il valore misurato effettivo del difetto artificiale si basa sulla norma ISO 10474 o EN 10204 tipo 3.1 certificato.

Per la misurazione dei diametri è stato utilizzato un penetrante fluorescente di livello 2, acqua e sviluppatore a secco; penetrante per il contrasto cromatico di livello 2 (aggiornamento delle condizioni effettive, è stato utilizzato il grado del materiale)
