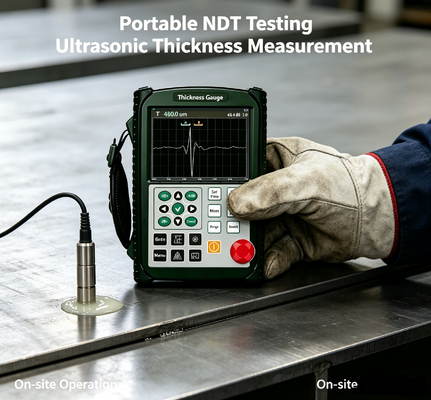

TG‐UT10 Trasportabile Multifunzionale Ultrasuoni Di Detezione Di Deficienze Spessore Di Indicatore 12 bit Rapido Campionamento A-Scan B-Scan Forma d'onda
★Interazioni guidate da indicazioni sullo schermo e da una finestra di dialogo per la calibrazione della sonda e altre operazioni; non è richiesto alcun riferimento manuale.
★Velocità di ripetizione: regolabile da 16 Hz a 10000z per la scansione ad alta velocità.
★Il rapporto segnale-rumore ultra elevato offre forme d'onda chiare e stabili, e una speciale progettazione anti-interferenza permette un funzionamento affidabile in condizioni di lavoro difficili.
★campionamento ad alta velocità AD a 12 bit, compatibile con sonde a 15 MHz per la rilevazione di minuscoli difetti con sensibilità e risoluzione superiori.
★Alloggiamento con classificazione IP65 costruito con materiale composito in lega di silicone; robusto, impermeabile alla polvere e impermeabile.
★Fino a 10 ore di funzionamento continuo con una singola batteria.
★Risoluzione di misura fino a 0,001 mm. Spessore minimo misurabile: 0,15 mm (acciaio), 0,05 mm (plastica).
Specifiche tecniche
|
Articolo
|
Specificità
|
|
Distanza di rilevamento
|
0.15 mm ~ 10 m (onda longitudinale in acciaio); modalità di trasmissione fino a 30 m (espandibile)
|
|
Intervallo di velocità del suono
|
100 ~ 20000 m/s
|
|
Tasso di ripetizione del polso
|
10-3000 Hz, regolabile
|
|
Intervallo dinamico
|
≥ 38 dB
|
|
Errore di linearità verticale
|
≤ 1,5%
|
|
Errore di linearità orizzontale
|
≤ 0,2%
|
|
Risoluzione
|
> 40 dB (5P14 sonda)
|
|
Margine di sensibilità
|
> 66 dB (Φ2 foro a fondo piatto a 200 mm di profondità)
|
|
Suppressione digitale
|
0-80%, senza compromettere la linearità o il guadagno
|
|
Tipi di sonde
|
Sonde a fascio rettilineo, sonde a cristallo, sonde a penetrazione
|
|
Porte
|
Porta di ingresso, porta di perdita di eco; modalità porta singola / porta doppia
|
|
Alarme
|
Alarme di buzzer, allarme di indicatore LED
|
|
Fornitore di energia
|
DC 9 V
|
|
Durata della batteria
|
10 ore
|
|
Dimensioni
|
250 × 165 × 40 mm
|
|
Peso
|
10,0 kg
|
|
Temperatura di funzionamento
|
- 10°C- 50. °C
|
|
Umidità relativa
|
20 %- 95 % RH
|
|
Amplitudine dell'impulso
|
100 V, 200 V, 300 V, 400 V, 500 V selezionabili; ampia compatibilità con la sonda
|
|
Larghezza dell'impulso
|
regolabile continuamente entro 0,03 - 0,51 μs per abbinare le sonde di frequenze diverse
|
|
Sottomissione della sonda
|
50 Ω, 100 Ω, 150 Ω, 400 Ω facoltativi per esigenze di sensibilità e risoluzione diverse
|
|
Campionamento in tempo reale hardware
|
convertitore AD ad alta risoluzione a 12 bit, frequenza di campionamento a 400 MHz per una riproduzione delle forme d'onda altamente autentica
|
|
Modi di rilevamento
|
Detezione a mezz'onda positiva, a mezz'onda negativa, a piena onda, RF
|
|
Frequenza della sonda
|
0.2 MHz ~ 15 MHz
|
|
Rilevazione del cancello
|
lettura singola / doppia può essere selezionata; lettura del valore di picco all'interno della porta
|
|
Guadagno totale
|
110 dB; opzioni di passaggio: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Collegamento
|
BNC / LEMO facoltativo
|

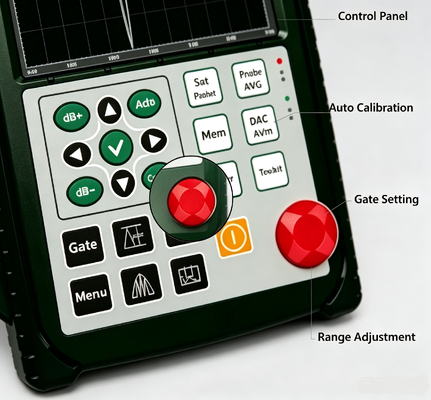

1 Funzioni principali
• Calibrazione automatica a un tocco
• Misurazione dello spessore ad alta precisione: risoluzione massima 0,001 mm; risoluzione ripetuta ±0,002 mm
• Funzioni di guadagno automatico, eco e tenuta di picco per migliorare l'efficienza dell'ispezione
• 500 canali di misura dello spessore indipendenti (espandibili)
• memorizzazione e riproduzione di forme d'onda e set di dati di scansione fino a 1000 A (espandibili); esportazione di relazioni di ispezione in formato PDF; relazioni visualizzabili senza software per PC dedicato
• Supporto per un'unità flash USB esterna; dati memorizzati interni possono essere esportati in qualsiasi momento; archiviazione di file di ispezione illimitata tramite un'unità USB esterna
• Larghezza e ampiezza regolabili dell'impulso di trasmissione
• Batteria agli ioni di litio ecocompatibile ad alte prestazioni; fino a 10 ore di funzionamento continuo per la configurazione standard
• Orologio in tempo reale: data e ora dell'ispezione timbrate e salvate con dati
• Suppressione digitale senza impatto sul guadagno e sulla linearità
• Compensazione del guadagno: compensa l'attenuazione in dB causata da superfici ruvide, ispezioni a lungo raggio su pezzi spessi e altri fattori
• Analisi della sequenza dell'eco
• Blocco / sblocco dello schermo
• Riempimento a forma d'onda
• Indicatore dello stato della batteria
• Marcatore di cattura
• Marcatura a colori a forma d'onda all'interno dei cancelli
• Zoom sul cancello
2 Accessori standard
Una sonda standard di misura dello spessore
