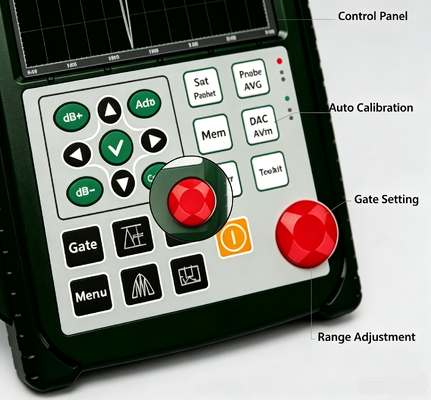

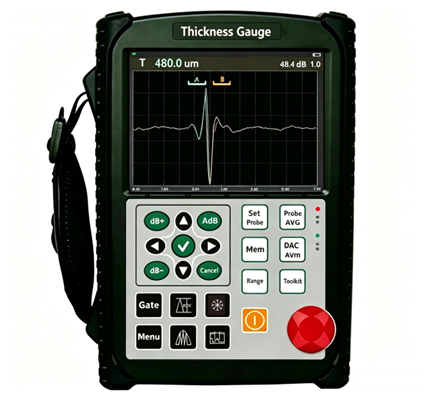

TG-UT10 Multimodo di forma d'onda Ultrasonico Detettore di difetti e misura dello spessore 0,001 mm Risoluzione IP65 Testore NDT impermeabile

Intervallo di rilevamento

0,15 mm ~ 10 m (onda longitudinale nell'acciaio); modalità di trasmissione fino a 30 m (espandibile)

Intervallo velocità del suono

100 ~ 20000 m/s

Frequenza di ripetizione impulsi

10‑3000 Hz, regolabile

Gamma dinamica

≥38 dB

Errore di linearità verticale

≤1,5%

Errore di linearità orizzontale

≤0,2%

Risoluzione

>40 dB (sonda 5P14)

Margine di sensibilità

>66 dB (Φ2 foro con fondo piatto a 200 mm di profondità)

Soppressione digitale

0‑80%, senza compromettere linearità o guadagno

Tipi di sonde

Sonda a fascio dritto, sonda a cristallo, sonda a penetrazione

Gate

Gate di ingresso, gate di perdita di eco; modalità single-gate / dual-gate

Allarme

Allarme cicalino, allarme indicatore LED

Alimentazione

DC 9 V

Durata batteria

10 ore

Dimensioni

250 × 165 × 40 mm

Peso

1,0 kg

Temperatura operativa

‑10 °C ~ 50 °C100 V, 200 V, 300 V, 400 V, 500 V selezionabili; ampia compatibilità sonde20% ‑ 95% RHAmpiezza impulsi100 V, 200 V, 300 V, 400 V, 500 V selezionabili; ampia compatibilità sonde

Durata impulsi

Regolabile continuamente entro 0,03‑0,51 µs per adattarsi a sonde di diverse frequenze

Smorzamento sonda

50 Ω, 100 Ω, 150 Ω, 400 Ω opzionali per requisiti di sensibilità e risoluzione variabili

Campionamento in tempo reale hardware

Convertitore AD ad alta risoluzione a 12 bit, frequenza di campionamento 400 MHz per una riproduzione della forma d'onda altamente autentica

Modalità di rilevamento

Mezza onda positiva, mezza onda negativa, onda intera, rilevamento RF

Frequenza sonda

0,2 MHz ~15 MHz

Lettura gate

Lettura single-gate / dual-gate selezionabile; lettura valore di picco all'interno del gate

Guadagno totale

110 dB; opzioni di step: 0,1 dB, 1 dB, 2 dB, 6 dB

Connettore

BNC / LEMO opzionale

1

Funzioni principali

•
