HCDX-IISC Attrezzatura per la prova di particelle magnetiche AC220V Detettore di crepe di superficie ferromagnetica del pezzo da lavoro per saldature, fusioni e forgiature

Apparecchiatura per prove con particelle magnetiche HCDX-IISC AC220V Rilevatore di cricche superficiali per pezzi ferromagnetici per saldature, fusioni, forgiati

Introduzione:

Il rilevatore di difetti a polvere magnetica composita HCDX-IISC adotta un interruttore senza contatto a controllo al silicio, con basso rumore, forte forza magnetica, lunga durata e funzionamento semplice, adatto per uso sul campo e in laboratorio. Lo strumento adotta una configurazione combinata e gli utenti possono scegliere liberamente la sonda in base alle proprie esigenze. Le sonde di tipo A, D, E, O possono essere configurate in base ai requisiti dell'utente.

La serie HCDX-IISC ha funzione di smagnetizzazione e corrente regolabile.

Un microcontrollore a 8 bit è adottato come controller da questo rilevatore di difetti a particelle magnetiche (con circuito a controllo di fase), e la regolazione continua della corrente di magnetizzazione può essere realizzata attraverso la raccolta precisa del segnale di attraversamento dello zero della tensione AC e del segnale di regolazione della corrente. Inoltre, è dotato della funzione di smagnetizzazione; la funzione di smagnetizzazione può essere attivata dopo aver selezionato la modalità di smagnetizzazione e premuto il pulsante di attivazione. Inoltre, il programma del microcontrollore può godere di aggiornamenti gratuiti a vita, e le sonde di tipo A, D, E, O possono essere configurate in base ai requisiti dell'utente.

Tutti i parametri delle sonde opzionali:

Applicazione:

Utilizzato principalmente per rilevare cricche superficiali e vicine alla superficie di pezzi ferromagnetici.

Caldaie a pressione, strutture in acciaio, forgiati, fusioni, parti saldate, parti lavorate, ecc.

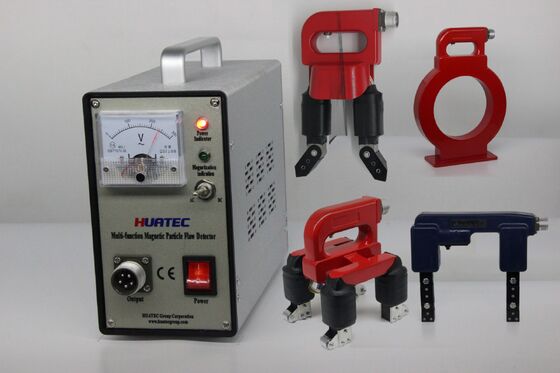

Introduzione alle sonde standard per il modello HCDX-IISC:

Sonda tipo D (sonda a giogo elettromagnetico): dotata di giunti mobili, può magnetizzare e ispezionare il pezzo superficiale.

Sonda tipo A (sonda a ferro di cavallo): adatta per tutti i tipi di saldature d'angolo, angoli interni ed esterni di pezzi di grandi dimensioni per ispezioni di magnetizzazione locale, dotata di luci di lavoro.

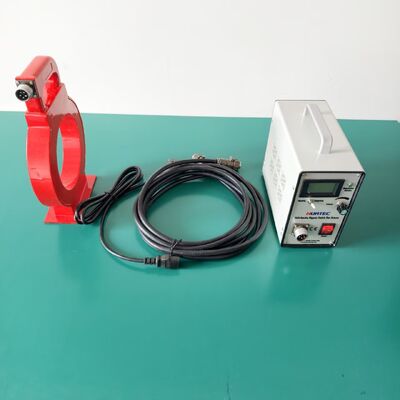

Sonda tipo O (bobina ad anello): adatta per il rilevamento di cricche circonferenziali del pezzo, ed è molto sensibile alle cricche causate dalla fatica del pezzo. Inoltre, può smagnetizzare il pezzo a distanza.

Sonda tipo E (sonda a campo magnetico rotante): effettua un'ispezione completa per tutti i tipi di saldature dritte, saldature di circonferenza, saldature di testa e superfici piane e curve con grandi forme geometriche. La sonda è dotata di rulli, che facilitano l'operazione e aumentano la velocità. La sonda è dotata di luci di lavoro per una facile osservazione.

Parametri tecnici:

Alimentazione: AC 220V ± 10% 50HZ 5A

Uscita: AC 38V 10A

Le sonde di tipo A, D, E, O sono opzionali e disponibili

Velocità di ispezione: ≥6 m/min

Aumento di temperatura della sonda: ≤60℃

Ciclo di lavoro: si raccomanda di lavorare per un lungo periodo di funzionamento continuo: tempo di magnetizzazione ≤3 secondi, tempo di pausa ≥5 secondi

Peso: circa 6,5Kg (unità principale)

Dimensioni del controller: 95x45x75mm (L*W*H)

Dimensioni della valigetta: 170x140x70mm (L*W*H)

Consegna standard:

Unità principale HCDX-IISC  1

Sonda a giogo tipo D 1

Sonda tipo A     1

Sonda tipo E     1

Sonda tipo O     1

Il cavo di alimentazione    1

Il cavo della sonda    1

Campione standard 1

Manuale operativo  1

Certificato        1

Accessori opzionali:

Sonda tipo A

Sonda O

Sonda E

Sonda D

Peso morto

Campione di prova

Luce UV
