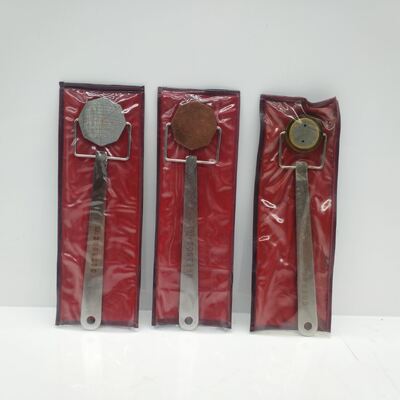

Indicatore di campo magnetico a torta per verificare rapidamente la direzione del flusso magnetico sulla superficie

Indicatore di campo magnetico a calibro di torta

Visualizzazione

Il calibro a torta è uno strumento per verificare rapidamente la direzione del flusso magnetico su una superficie.che fornisce un modello stellare di discontinuità non ferrosiLe otto discontinuità lineari forniscono indicazioni in tutte le direzioni.la Pie Gauge può essere tenuto in qualsiasi angolo e genererà indicazioni perpendicolari alla direzione del flusso magneticoManiglia non ferrosa con pivot.

Risponde ai requisiti dell'articolo 7 della sezione V dell'ASME BPVC, ASTM A275, ASTM E709, ASTM E1444 e ASTM E3024.

Istruzioni

Posizionare il pie gauge il più piano possibile sulla superficie di prova con le sezioni pie visibili rivolte verso il basso.Le indicazioni si formeranno lungo le linee che attraversano la direzione del flusso magneticoLe indicazioni perpendicolari al flusso magnetico saranno più forti e ben definite di quelle a angolo.il pie gauge non indica la forza del campo magnetico.
