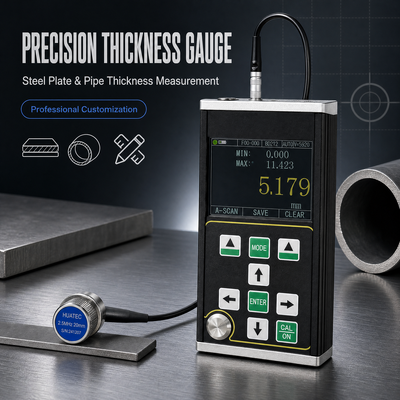

Misuratore di spessore ultrasonico di alta precisione TG-5700 Intervallo di misurazione 0,15-1800 mm
Il TG-5700 è un nuovo tipo di spessimetro ultrasonico digitale portatile ad alta precisione con scansione A/B. Adotta il principio della misurazione dello spessore ultrasonico basato sulla riflessione dell'impulso. È adatto per la misurazione dello spessore di materiali che possono far propagare l'onda ultrasonica al loro interno a velocità costante e ottenere il riflesso dal loro retro. La risoluzione di misurazione è di 0,001 mm e l'intervallo di misurazione è sottile fino a 0,15 mm (acciaio).
Caratteristiche principali della funzione
●Questo prodotto dispone di modalità di scansione A, modalità di scansione B e modalità di visualizzazione numerica;
● L'intervallo di misurazione è ampio e viene adottata la tecnologia unica "eco multiplo" per realizzare la misurazione di parti ultrasottili, con uno spessore minimo di misurazione di 0,15 mm (acciaio);
● Questo prodotto può misurare lo spessore con alta precisione e la massima risoluzione di misurazione può raggiungere 0,001 mm; La risoluzione di ripetizione può raggiungere ± 0,002 mm;
● Ha le funzioni di penetrazione del rivestimento e misurazione eco-eco, utilizzata per misurare materiali con strato di vernice e rivestimento sulla superficie;
● Modalità di misurazione multiple: le modalità mb-e, E-E e me-e soddisfano la misurazione di pezzi convenzionali spessi; La modalità sottile realizza la misurazione di parti sottili;
● Le modalità numeriche includono: modalità valore di spessore convenzionale, modalità differenza/tasso di riduzione e modalità valore massimo;
● Due modalità di guadagno: guadagno automatico / guadagno manuale;
● È possibile impostare lo spegnimento manuale e lo spegnimento automatico, con funzione di risparmio energetico;
● Supporta una varietà di sonde, tra cui sonde a cristallo doppio e sonde a cristallo singolo, e supporta sonde ad alta frequenza fino a 20 MHz;
● Supporta l'archiviazione di massa e può memorizzare contemporaneamente 100.000 valori di spessore, 500 gruppi di forme d'onda di scansione A e 500 gruppi di forme d'onda di scansione B;
● Ampio display TFT-LCD a colori da 3,5 pollici con risoluzione ad alta definizione (QVGA) di 320x240;
● Dispone di una varietà di metodi di calibrazione, supporta la calibrazione a punto singolo, la calibrazione multipunto e le modalità di calibrazione manuale, e può calibrare contemporaneamente la velocità del suono e la posizione zero della sonda; Supporta la correzione del percorso a V della sonda a cristallo doppio.
● Supporta la conversione del sistema metrico e imperiale; È possibile passare tra le unità millimetro e pollice;
● Supporta la visualizzazione in inglese.
Parametri di specifica
*Nota: l'azienda si riserva il diritto di apportare modifiche tecniche senza preavviso.
|
Articolo
|
TG-5700
|
|
Tipo di sonda
|
Sonda a cristallo singolo / sonda a cristallo doppio
|
|
Intervallo di misurazione (acciaio 45#)
|
0,15 mm - 1800 mm
|
|
Stabilità dell'indicazione
|
Vengono adottate tecnologie di attraversamento dello zero e di eco multiplo per garantire che il valore di misurazione dello spessore non sia influenzato dalla forza dell'eco, dal coefficiente di attenuazione del materiale, dal guadagno e dall'altezza della porta, e presenta elevata stabilità e affidabilità di misurazione.
|
|
Frequenza di misurazione
|
4Hz,8Hz,16Hz
|
|
Risoluzione
|
0,1 mm,0,01 mm,0,001 mmTrasduttore a elemento singolo da 2,5 M Φ20, intervallo di test 4-1800 mm0,01 pollici,0,001 pollici,0,0001 polliciFlacone di accoppiante 1 pz
|
|
Precisione
|
0,001 mm
|
|
Generatore di impulsi
|
Viene adottata l'emissione di onde quadre negative e la larghezza dell'impulso e la tensione vengono abbinate automaticamente alla sonda.
|
|
Intervallo di velocità del suono
|
400-19999 m/s
|
|
Blocco di calibrazione
|
4 mmTrasduttore a elemento singolo da 2,5 M Φ20, intervallo di test 4-1800 mmacciaioFlacone di accoppiante 1 pz
|
|
Spegnimento automatico
|
Si può scegliere tra 5 minuti, 10 minuti, 20 minuti e spegnimento manuale.
|
|
Calibrazione sonda
|
Calibrazione a punto singolo, calibrazione multipunto
|
|
Guadagno
|
Controllo automatico del guadagno, controllo manuale del guadagno
|
|
Intervallo di guadagno
|
0~70dB
|
|
Modalità di rilevamento
|
Radiofrequenza (RF), semionda positiva (POS), semionda negativa (NEG), onda intera (FULL)
|
|
Modalità di misurazione
|
(1) MB-E: modalità di misurazione basata sul tempo di transito dall'eco iniziale al primo eco di fondo; (2) E-E: modalità di misurazione a penetrazione del rivestimento, l'eco arbitrario Em-En è opzionale; (3) ME-E: modalità di misurazione a eco multiplo; (4) THIN: modalità di misurazione a parete sottile;
|
|
Modalità numerica
|
Modalità valore di spessore, modalità differenza/tasso di riduzione, modalità valore massimo/minimo
|
|
Modalità scansione A
|
Disponibile
|
|
Modalità scansione B
|
Disponibile
|
|
Indicazione di accoppiamento
|
Disponibile
|
|
Indicazione batteria
|
Disponibile
|
|
Lingua
|
Inglese
|
|
Unità
|
mm/pollice
|
|
Operazione menu
|
Disponibile
|
|
Funzione software
|
Impostazione porta dinamica, impostazione blanking (Blank), impostazione blanking eco (E-blank), congelamento eco, traslazione e scaling eco
|
|
Funzione di archiviazione
|
Può memorizzare contemporaneamente 100.000 spessori (100 gruppi, 1000 in ciascun gruppo), 500 gruppi di forme d'onda di scansione A e 500 gruppi di forme d'onda di scansione B.
|
|
Aggiornamento programma host
|
Disponibile
|
|
Display
|
Schermo TFT-LCD a colori QVGA (320 x 240) da 3,5 pollici
|
|
Trasmissione dati
|
Supporta la comunicazione seriale RS-232 e USB per trasmettere dati al computer.
|
|
Temperatura di esercizio
|
-10 ℃ - +50 ℃; Con requisiti speciali, può raggiungere -20 ℃;310 gSono necessarie quattro batterie AA n. 5. Quando la potenza è insufficiente, c'è un avviso di bassa tensione.Dimensioni complessive310 gPeso totale310 g(
|
|
Senza batteria
|
)
|
|
Batteria
|
4 batterie a secco AA
|
|

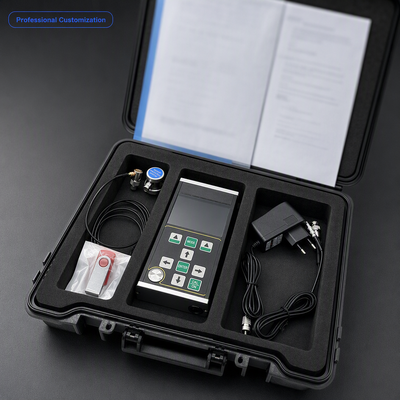

Consegna standard
|

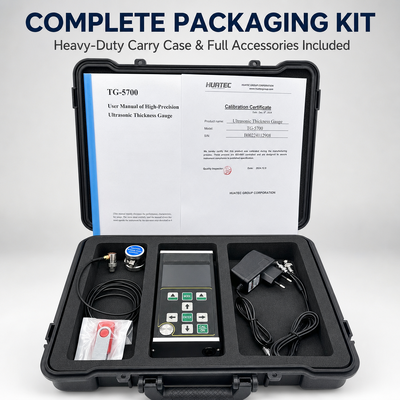

Unità principale TG-5700 1 pzTrasduttore a elemento singolo da 2,5 M Φ20, intervallo di test 4-1800 mm1 pzFlacone di accoppiante 1 pz
|
|
Valigetta 1 pz
|
Manuale di istruzioni 1 pz
|
Certificato di calibrazione 1 pz
Accessori opzionali
Varie sonde con frequenza diversa, sonda singola 8 mm/10 mm/12 mm e sonde ultrasoniche per spessore TR Vari blocchi a gradino
Software dati PC
Sonda opzionale:
Sonda a cristallo doppio TS400
10 MHz
5 mm
0,5-50 mm
Sonda a cristallo doppio TS500
5 MHz
5 mm
|
1,0-65 mm
|
Sonda a cristallo doppio TS510
|
Sonda a cristallo singolo DTM15
|
10
|
|
mm
|
0,15-22,5 mm
|
Sonda a cristallo singolo DTM15
|
15 MHz
|
|
6 mm
|
0,15-22,5 mm
|
Sonda a cristallo singolo DTM7.57,5 MHz
|
6 mm
|
|
0,5-22,5 mm
|
Sonda a cristallo singolo DTM10
|
Sonda a cristallo singolo BD212
|
6 mm
|
|
0,3-22,5 mm
|
Sonda a cristallo singolo DTM5
|
Sonda a cristallo singolo BD212
|
6 mm
|
|
1,0-22,5 mm
|
4-
|
Sonda a cristallo singolo BD212
|
10 mm
|
|
1-
|
1000 mm
|
Sonda a cristallo singolo BD212
|
2 MHz
|
|
12 mm
|
4-
|
1800 mm
|
Cavo sonda a cristallo doppioSingolo
|
|
cavo sonda a cristallo
|
|
|
|
|
|
|
|
|
|
